Пилотный трубопроводы (4-1-3) — HITACHI CX1100

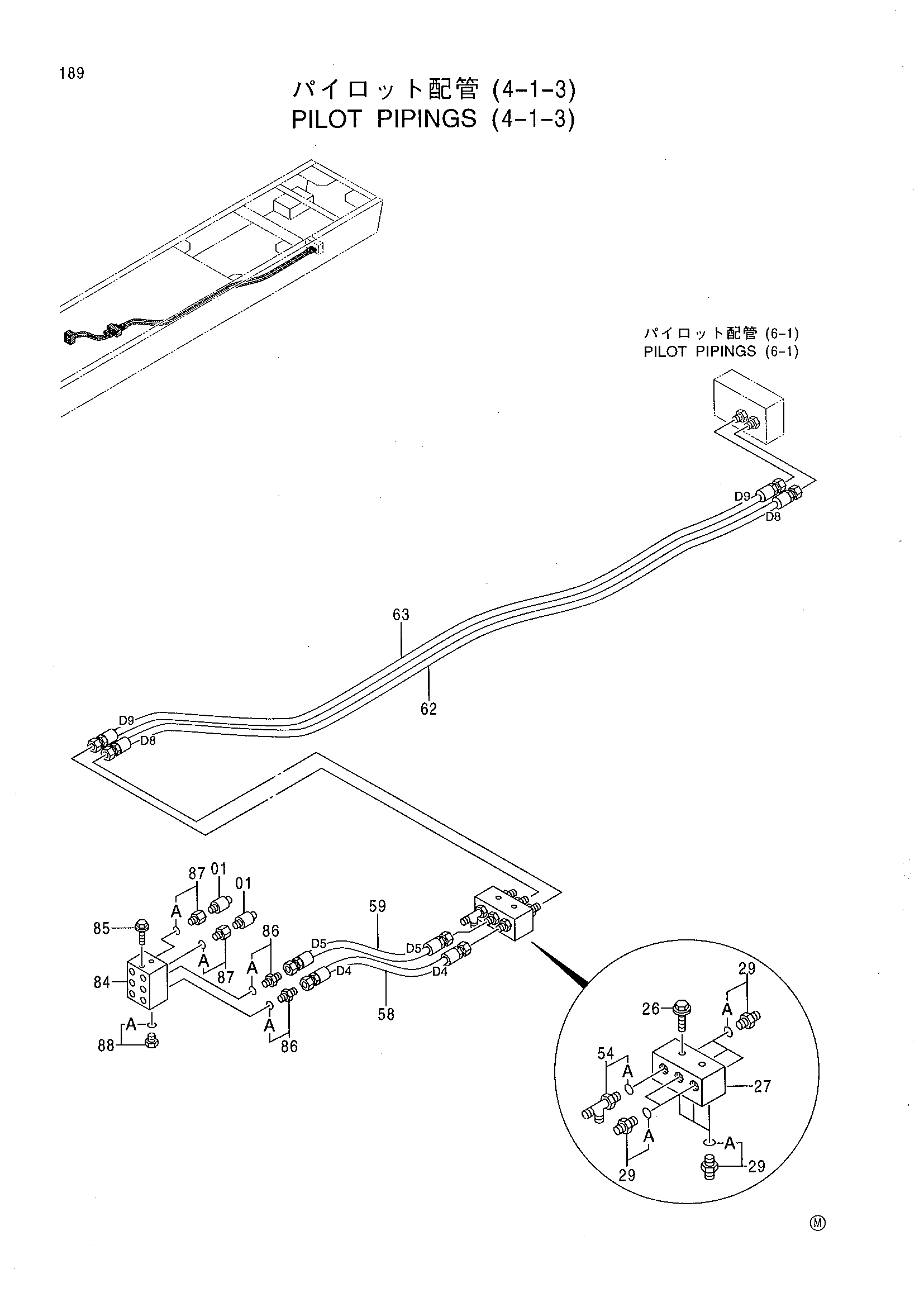

Заводская схема «Пилотный трубопроводы (4-1-3)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4331359 | Датчик давления | 2 |
| 26 | J011020 | Болт с шайбой | 2 |
| 27 | 3064716 | Коллектор | 1 |
| 29 | 4200467 | Адаптер | 8 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4207300 | Тройник | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4375295 | Шланг | 1 |
| 59 | 4375295 | Шланг | 1 |
| 62 | 4390223 | Шланг | 1 |
| 63 | 4390223 | Шланг | 1 |
| 84 | 4314477 | Челночный клапан | 1 |
| 85 | J011020 | Болт с шайбой | 2 |
| 86 | 4200467 | Адаптер | 2 |
| 86A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 4138898 | Адаптер | 2 |
| 87A | 957366 | Уплотнительное кольцо | 1 |
| 88 | 4093624 | Пробка | 1 |
| 88A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
