Джакк-уп трубопроводы (дополнительное оборудование) — HITACHI CX1100

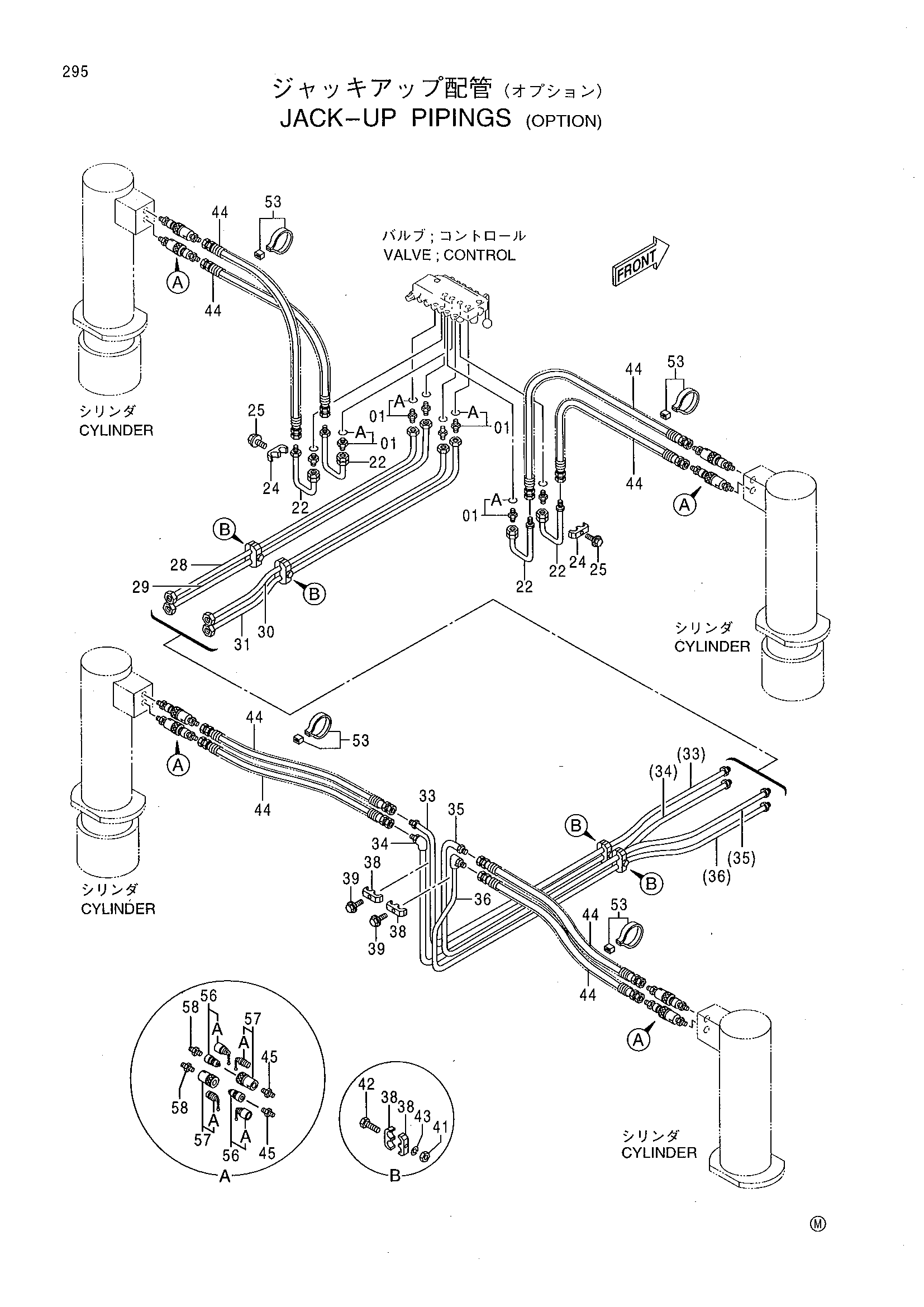

Заводская схема «Джакк-уп трубопроводы (дополнительное оборудование)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042031 | Адаптер | 8 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 9730716 | Трубка | 4 |
| 24 | 4053593 | Хомут трубки | 2 |
| 25 | J011040 | Болт с шайбой | 2 |
| 28 | 9730712 | Трубка | 1 |
| 29 | 9730713 | Трубка | 1 |
| 30 | 9730708 | Трубка | 1 |
| 31 | 9730709 | Трубка | 1 |
| 33 | 8042544 | Трубка | 1 |
| 34 | 8066347 | Трубка | 1 |
| 35 | 8042542 | Трубка | 1 |
| 36 | 8066348 | Трубка | 1 |
| 37 | 4042031 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4053593 | Хомут трубки | 10 |
| 39 | J011040 | Болт с шайбой | 2 |
| 41 | J950010 | Гайка | 4 |
| 42 | J901045 | Болт | 4 |
| 43 | A590910 | Пружинная шайба | 4 |
| 44 | 4226317 | Шланг | 8 |
| 45 | 94-1302 | Адаптер | 8 |
| 53 | 4077322 | Лента | 4 |
| 56 | 4022908 | Самоуплотняющееся соединение | 8 |
| 56A | 4072596 | Колпачок | 1 |
| 57 | 4022907 | Самоуплотняющееся соединение | 8 |
| 57A | 4072595 | Колпачок | 1 |
| 58 | 94-1702 | Адаптер | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
