Гидрораспределитель трубопроводы (1) — HITACHI CX1100

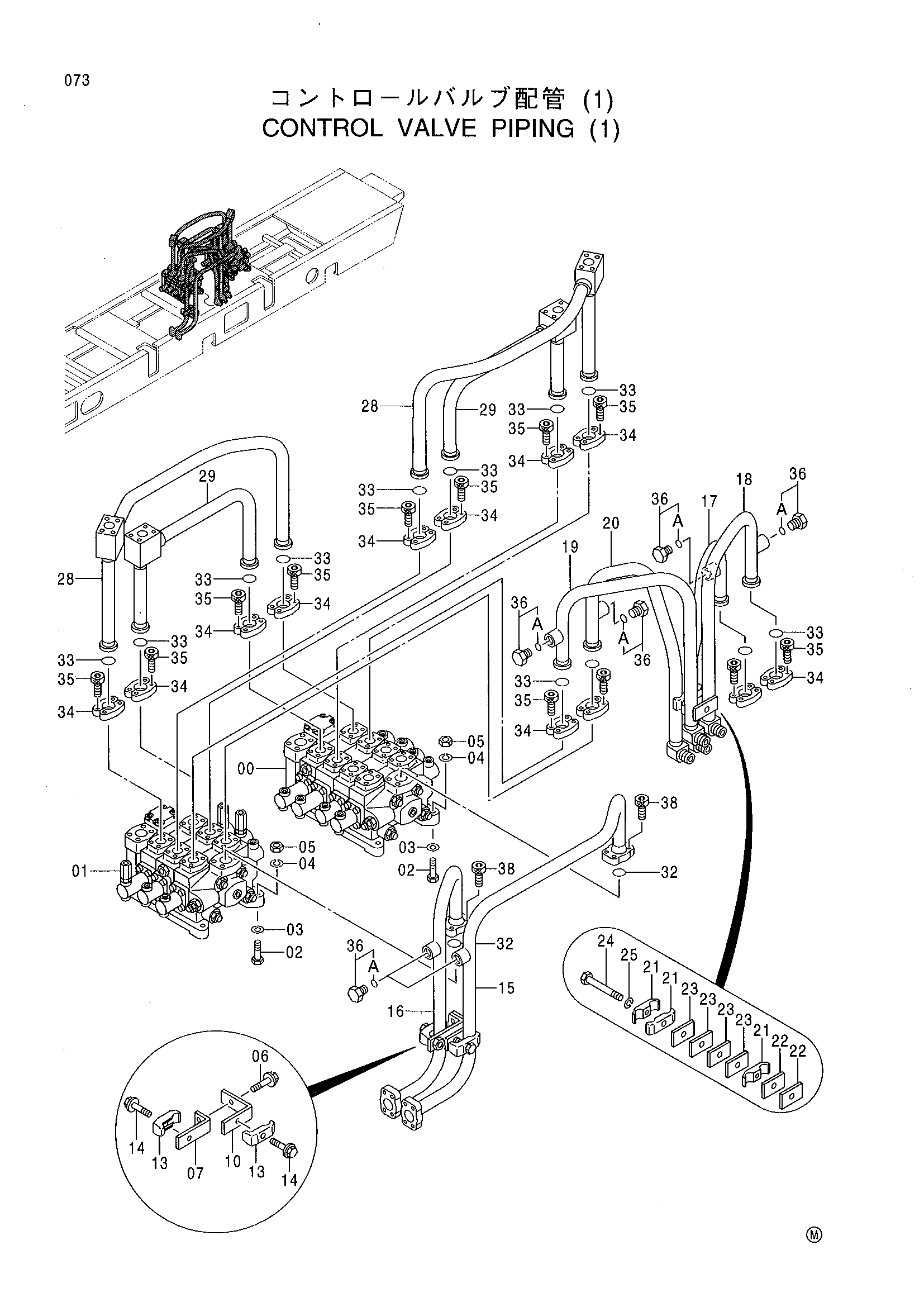

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4397887 | Гидрораспределитель | 1 |
| 01 | 4363441 | Гидрораспределитель | 1 |
| 02 | J901255 | Болт | 8 |
| 03 | A590112 | Плоская шайба | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | J950012 | Гайка | 8 |
| 06 | J011240 | Болт с шайбой | 1 |
| 07 | 4404196 | Кронштейн | 1 |
| 10 | 4372427 | Кронштейн | 1 |
| 13 | 4190127 | Хомут трубки | 2 |
| 14 | J011265 | Болт с шайбой | 2 |
| 15 | 8071252 | Трубка | 1 |
| 16 | 8071253 | Трубка | 1 |
| 17 | 8072620 | Трубка | 1 |
| 18 | 8072621 | Трубка | 1 |
| 19 | 8072622 | Трубка | 1 |
| 20 | 8072623 | Трубка | 1 |
| 21 | 4189860 | Хомут трубки | 3 |
| 22 | 4177674 | Регулировочная шайба 4.5 | 2 |
| 23 | 4177673 | Регулировочная шайба 2.3 | 4 |
| 24 | J901206 | Болт | 1 |
| 25 | A590912 | Пружинная шайба | 1 |
| 28 | 8072618 | Трубка | 2 |
| 29 | 8072619 | Трубка | 2 |
| 32 | A811040 | Уплотнительное кольцо | 2 |
| 33 | 966993 | Уплотнительное кольцо | 12 |
| 34 | 962453 | Разъёмный фланец | 24 |
| 35 | M341030 | Болт с внутренним шестигранником | 48 |
| 36 | 4092534 | Пробка | 6 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | M341245 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
