Крюк ограничитель подъёма предотвращение устройство (гусёк стрелы, аукс.джиб) — HITACHI CX1100

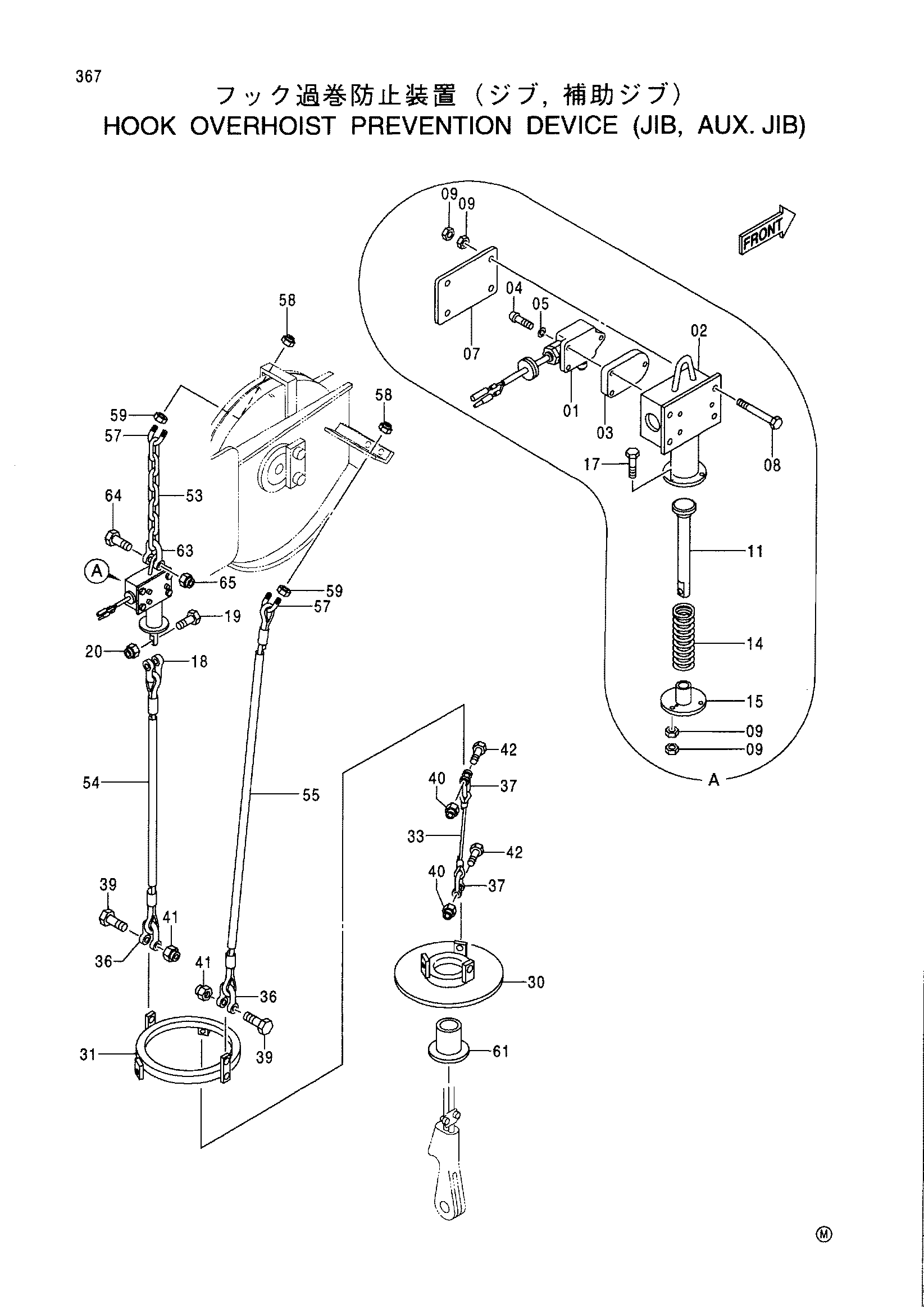

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (гусёк стрелы, аукс.джиб)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9174773 | Крюк ограничитель | 1 | |
| 01-2 | 9170951 | Выключатель в сборе | 1 |
| 01 | 4250376 | Выключатель концевой | 1 |
| 02 | 8072520 | Короб | 1 |
| 03 | 4205194 | Пластина | 1 |
| 04 | M430640 | Винт | 3 |
| 05 | A590906 | Пружинная шайба | 3 |
| 07 | 4336527 | Крышка | 1 |
| 08 | J900890 | Болт | 4 |
| 09 | M500807 | Гайка | 14 |
| 11 | 4323210 | Ответная планка | 1 |
| 14 | 4240874 | Пружина | 1 |
| 15 | 9750389 | Крышка | 1 |
| 17 | J900830 | Болт | 3 |
| 18 | 4048478 | Серьга | 1 |
| 19 | J901045 | Болт | 1 |
| 20 | M660010 | U-образная гайка | 1 |
| 30-4 | 9160282 | Груз в сборе | 1 |
| 30 | 8068677 | Груз | 1 |
| 31 | 8068676 | Груз | 1 |
| 33 | 9743352 | Канат подвесной | 3 |
| 36 | 4048479 | Серьга | 2 |
| 37 | 4048478 | Серьга | 6 |
| 39 | J901250 | Болт | 2 |
| 40 | M660010 | U-образная гайка | 6 |
| 41 | M660012 | U-образная гайка | 2 |
| 42 | J901045 | Болт | 6 |
| 53 | 4397449 | Цепь | 1 |
| 54 | 9748206 | Канат подвесной | 1 |
| 55 | 9749575 | Канат подвесной | 1 |
| 57 | 4157548 | U-образный болт | 2 |
| 58 | M660010 | U-образная гайка | 4 |
| 59 | J950010 | Гайка | 4 |
| 61 | 9748976 | Ответная планка | 1 |
| 63 | 4048479 | Серьга | 1 |
| 64 | J901250 | Болт | 1 |
| 65 | M660012 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
