Электрооборудование (левый стойка) — HITACHI CX1000

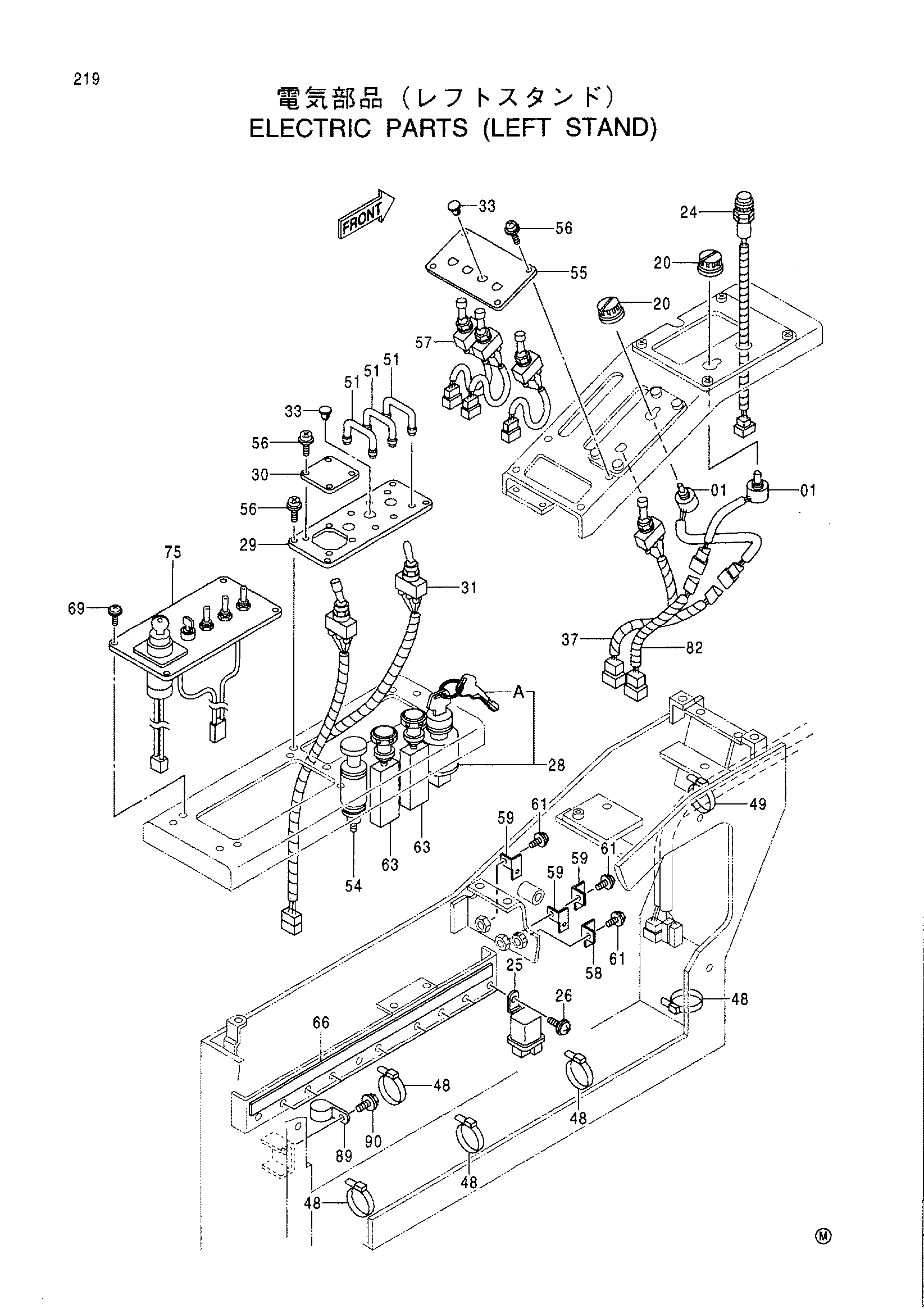

Заводская схема «Электрооборудование (левый стойка)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371245 | Датчик угла | 2 |
| 20 | 4370931 | Ручка | 2 |
| 24 | 4388669 | Рамп | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 29 | 7034880 | Крышка | 1 |
| 30 | 4403706 | Крышка | 1 |
| 31 | 8085261 | Выключатель | 1 |
| 33 | 4294437 | Колпачок | 2 |
| 37 | 8072768 | Выключатель | 1 |
| 48 | 4055311 | Ленточный зажим | 5 |
| 49 | 4055312 | Ленточный зажим | 2 |
| 51 | 4370932 | Рукоятка | 3 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3078992 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 12 |
| 57 | 4372201 | Выключатель | 3 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 61 | J020614 | Болт с шайбой | 3 |
| 63 | 4239945 | Выключатель | 2 |
| 66 | 3084927 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 75 | 9163865 | Панель выключатель | 1 |
| 82 | 8066584 | Жгут проводов | 1 |
| 89 | 4190273 | Зажим | 1 |
| 90 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
