Верхний гусёк стрелы — HITACHI CX1000

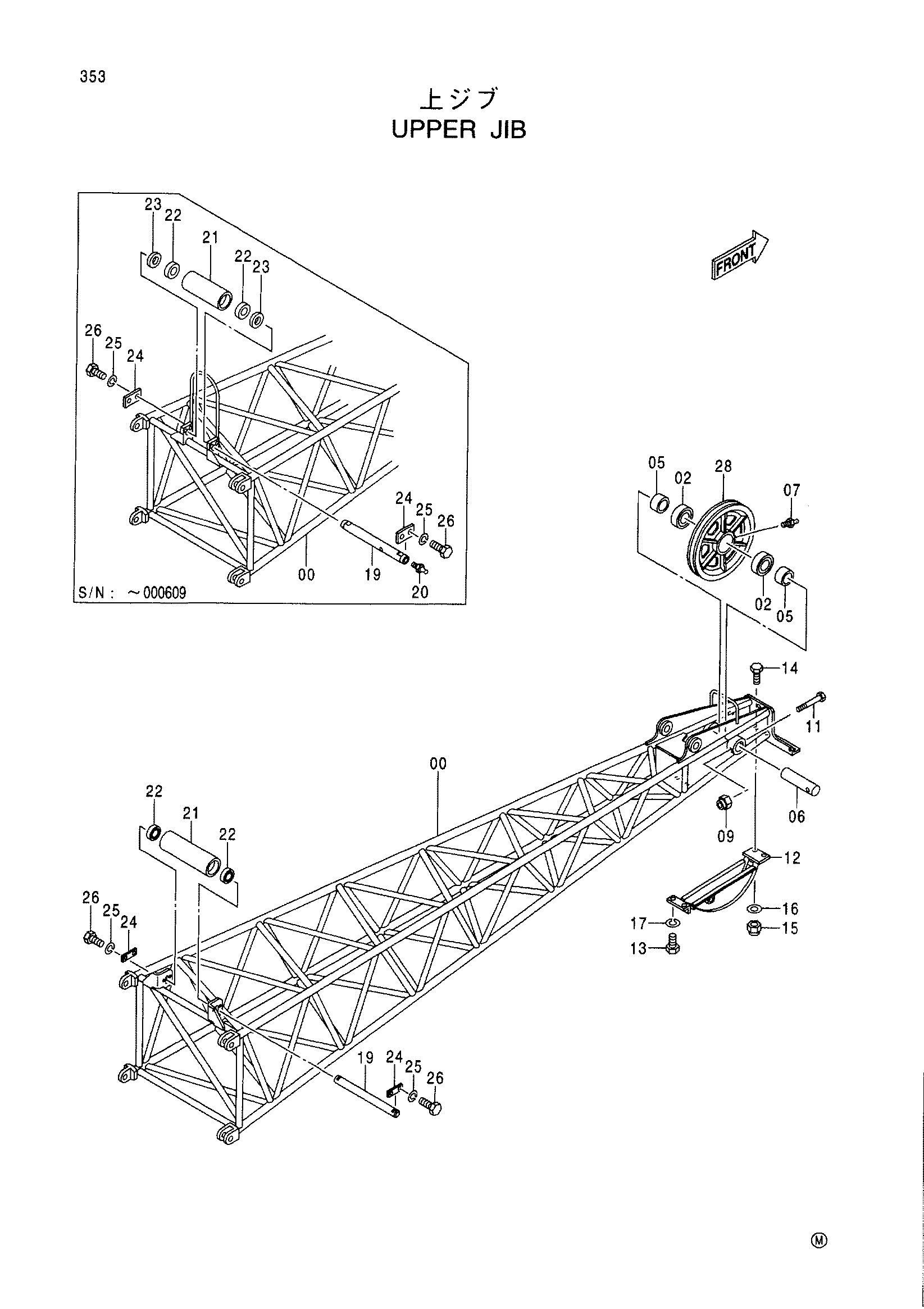

Заводская схема «Верхний гусёк стрелы» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017746 | Гусёк стрелы верхний | 1 |
| 00 | 6021478 | Гусёк стрелы верхний | 1 |
| 02 | 4129305 | Шариковый подшипник | 2 |
| 05 | 4164567 | Проставка | 2 |
| 06 | 4407985 | Палец | 1 |
| 07 | J75481 | Пресс-маслёнка | 1 |
| 09 | M660016 | U-образная гайка | 1 |
| 11 | J901608 | Болт | 1 |
| 12 | 8021230 | Направляющая каната | 1 |
| 13 | J901625 | Болт | 2 |
| 14 | J901635 | Болт | 2 |
| 15 | M660016 | U-образная гайка | 2 |
| 16 | A590116 | Плоская шайба | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 19 | 4408330 | Мост | 1 |
| 19 | 4465455 | Мост | 1 |
| 20 | J75481 | Пресс-маслёнка | 1 |
| 21 | 4408329 | Каток направляющая | 1 |
| 21 | 4465460 | Каток направляющая | 1 |
| 22 | 4162505 | Шариковый подшипник | 2 |
| 22 | 4463845 | Шариковый подшипник | 2 |
| 23 | 4408333 | Проставка | 2 |
| 24 | X4245 | Стопорная пластина | 2 |
| 24 | X4246 | Стопорная пластина | 2 |
| 25 | A590910 | Пружинная шайба | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | J901025 | Болт | 4 |
| 26 | J901225 | Болт | 4 |
| 28 | 3081859 | Канатный блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
