Верхний стрела <1100> — HITACHI CX1000

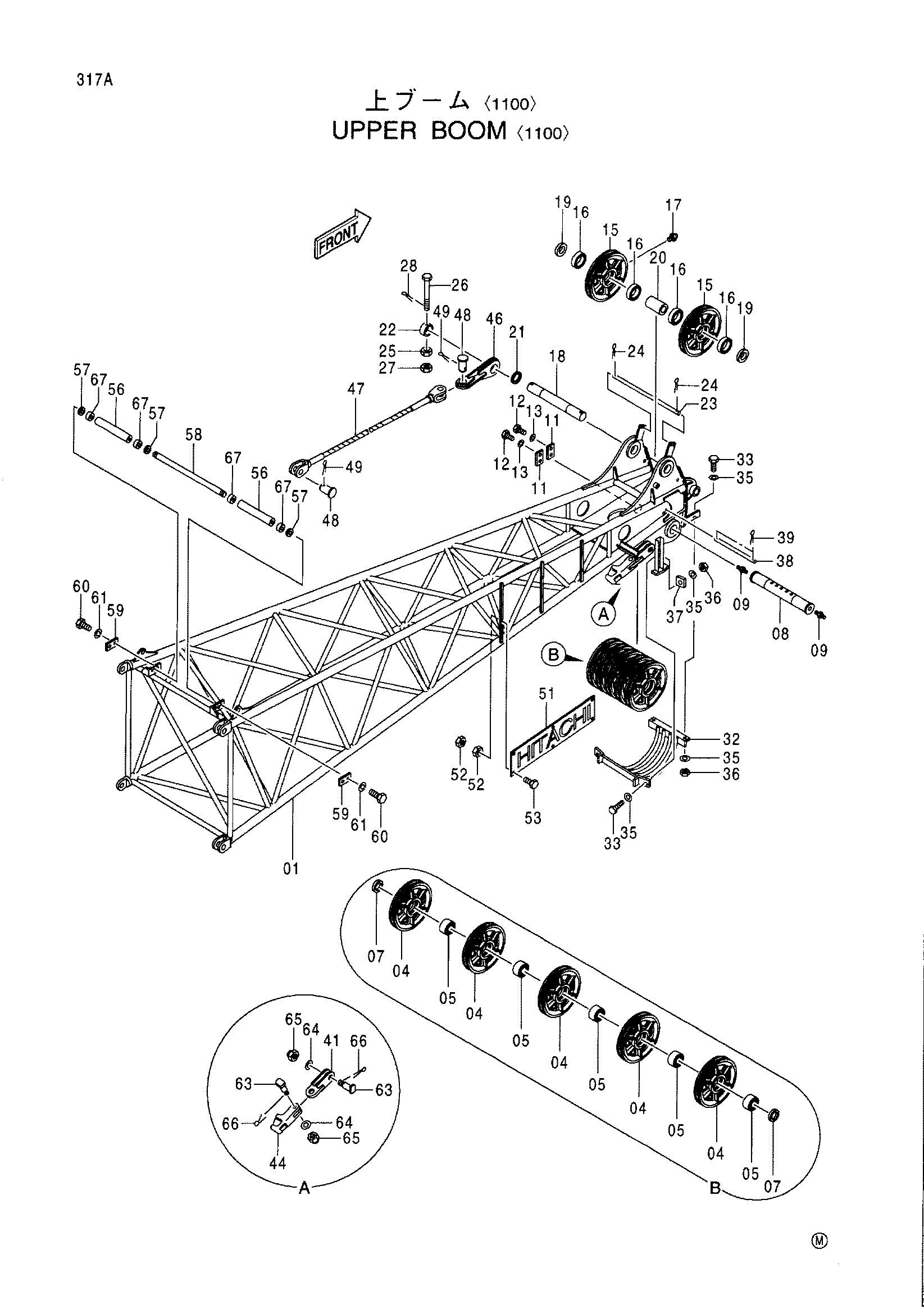

Заводская схема «Верхний стрела <1100>» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5007816	Стрела верхний	1
04	3080920	Канатный блок	5
05	4361339	Роликовый подшипник	5
07	4232166	Проставка	2
08	3061241	Мост	1
09	J75482	Пресс-маслёнка	2
11	X4248	Стопорная пластина	2
12	J932035	Болт	4
13	A590920	Пружинная шайба	4
15	3090512	Канатный блок	2
16	4162528	Шариковый подшипник	4
17	J75481	Пресс-маслёнка	2
18	4456868	Мост	1
19	4327339	Проставка	2
20	4389705	Проставка	1
21	4327338	Проставка	4
22	4337650	Втулка	2
23	4346608	Направляющая каната	1
24	A768045	Шплинт	2
25	J953020	Гайка	2
26	4328228	Болт	2
27	M642022	Корончатая гайка	2
28	A764040	Шплинт	2
32	7020388	Направляющая каната	1
33	J901240	Болт	4
35	449490	Шайба	8
36	M660012	U-образная гайка	4
37	J21684	Шайба уклон	2
38	4232002	Направляющая каната	1
39	A765040	Шплинт	2
41	8016217	Концевой вилка	1
44	2011693	Разъём канат	1
46	8084896	Тяга	2
47	8083112	Канат подвесной	2
48	4460093	Палец	4
49	A761090	Шплинт	4
51	4343269	Информационная табличка	2
52	J950010	Гайка	24
53	J901030	Болт	12
56	4449104	Каток направляющая	2
57	4047622	Проставка	3
58	4449106	Мост	1
59	X4246	Стопорная пластина	2
60	J901220	Болт	4
61	A590912	Пружинная шайба	4
63	4387083	Палец	2
64	4114408	Шайба	2
65	4137247	Корончатая гайка	2
66	A766063	Шплинт	2
67	4457240	Шариковый подшипник	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
