Башенный ограничитель подъёма предотвращение устройство — HITACHI CX1000

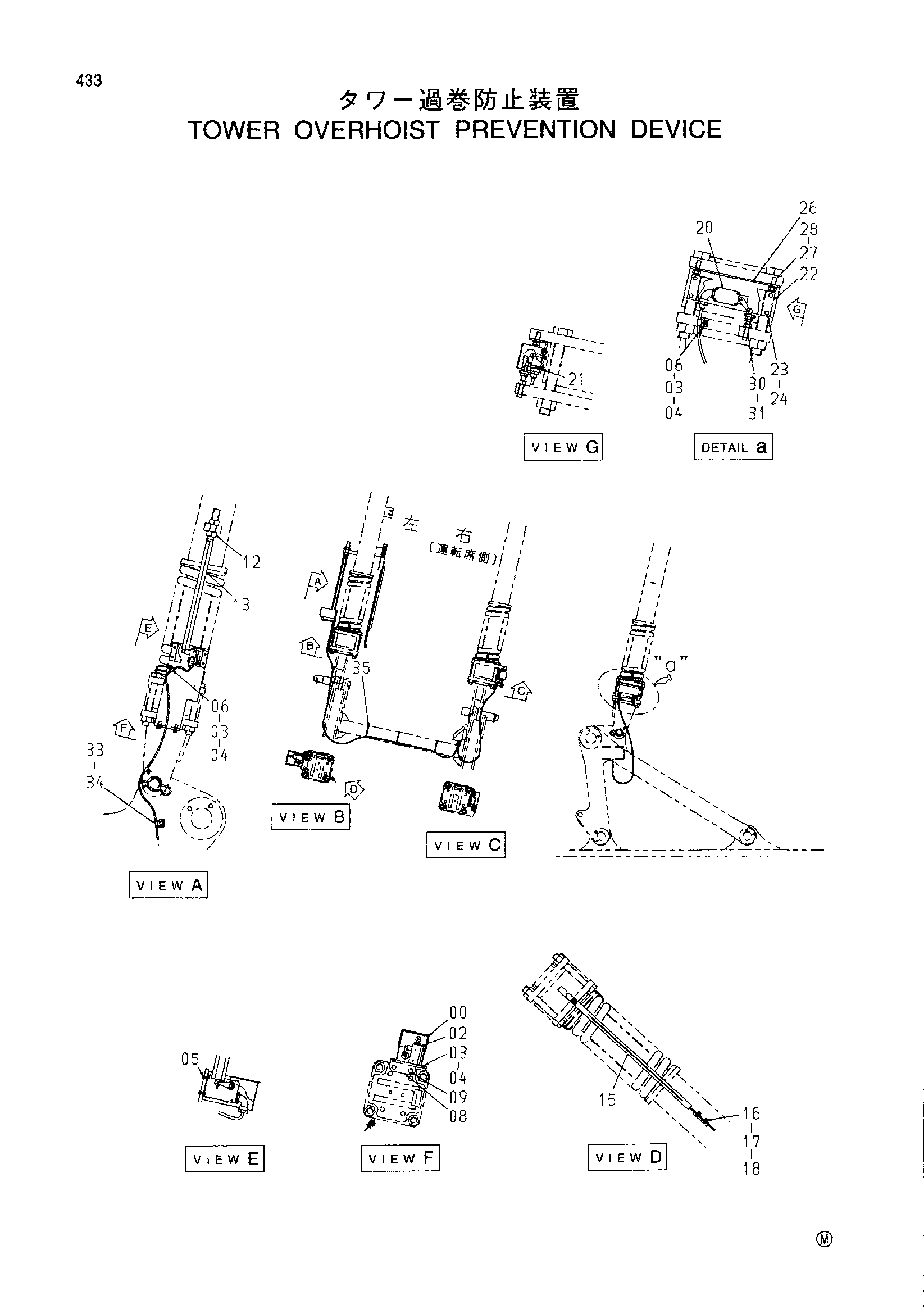

Заводская схема «Башенный ограничитель подъёма предотвращение устройство» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9722655 | Крышка | 1 |
| 02 | 4388747 | Выключатель концевой | 1 |
| 03 | M430613 | Винт | 8 |
| 04 | A590906 | Пружинная шайба | 8 |
| 05 | J450516 | Винт с шайбой | 2 |
| 06 | 4000855 | Зажим трубка | 4 |
| 08 | 4407148 | Кронштейн | 1 |
| 09 | J011228 | Болт с шайбой | 2 |
| 12 | 4165434 | Шток | 1 |
| 13 | J953030 | Гайка | 2 |
| 15 | 9747465 | Индикатор | 1 |
| 16 | J901018 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 20 | 4388750 | Выключатель концевой | 1 |
| 21 | J450620 | Винт с шайбой | 4 |
| 22 | 4383694 | Крышка | 1 |
| 23 | J900612 | Болт | 4 |
| 24 | A590906 | Пружинная шайба | 4 |
| 26 | 4388711 | Кронштейн | 1 |
| 27 | J901230 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 30 | 9748495 | Ответная планка | 1 |
| 31 | J950012 | Гайка | 1 |
| 33 | 4190271 | Зажим | 1 |
| 34 | J011020 | Болт с шайбой | 1 |
| 35 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
