Барабан блокировка (основной подъёмный механизм, аукс.хоист) — HITACHI CX1000

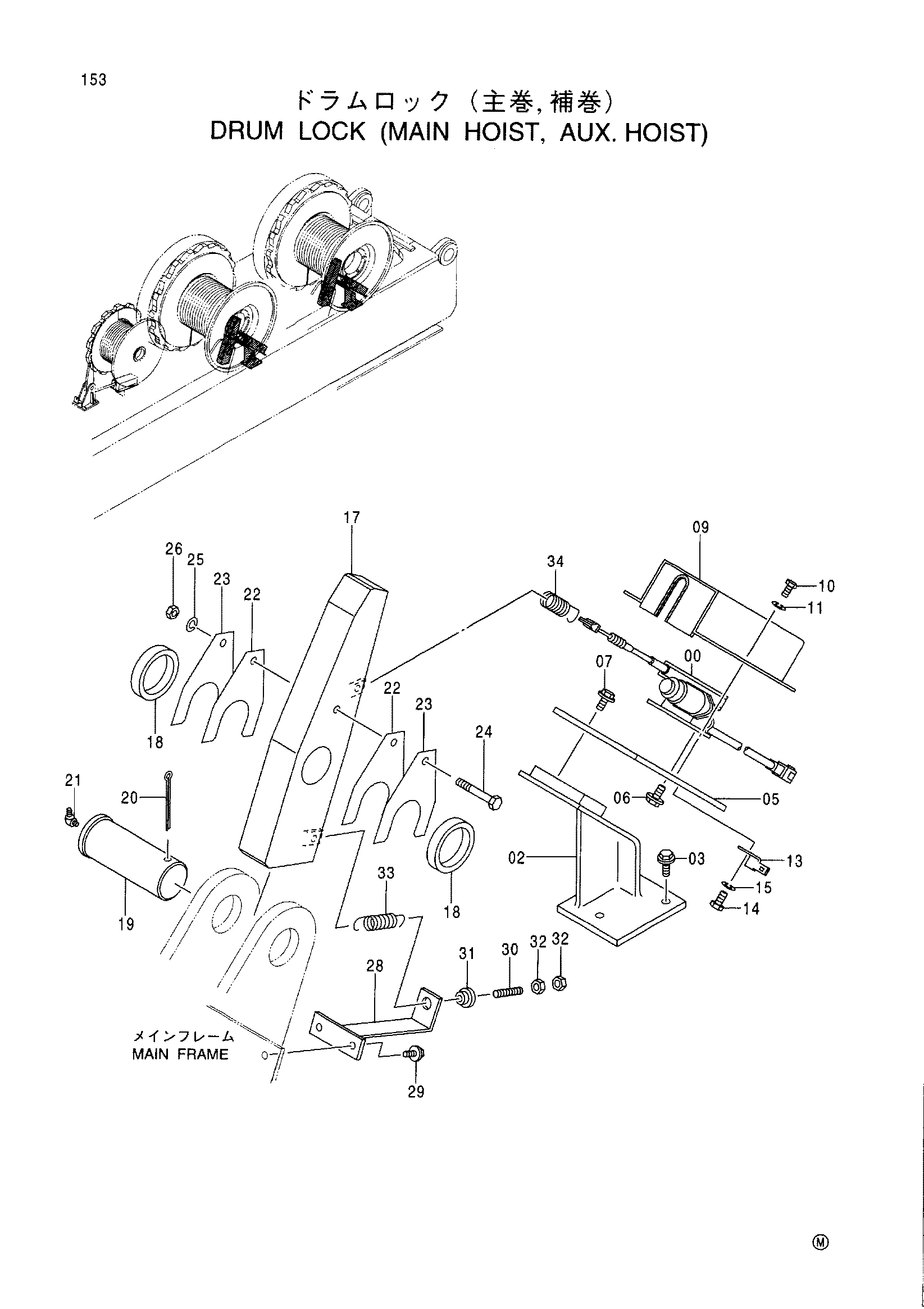

Заводская схема «Барабан блокировка (основной подъёмный механизм, аукс.хоист)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 1 |
| 02 | 8066948 | Кронштейн (основной подъёмный механизм) | 1 |
| 02 | 8066846 | Кронштейн (аукс.хоист) | 1 |
| 03 | J011025 | Болт с шайбой | 7 |
| 05 | 4319860 | Пластина | 1 |
| 06 | J010620 | Болт с шайбой | 3 |
| 07 | J011025 замена: J021025 | Болт с шайбой | 2 |
| 07 | J021025 | Болт с шайбой | 2 |
| 09 | 3093681 | Крышка | 1 |
| 10 | J900812 | Болт | 2 |
| 11 | A590908 | Пружинная шайба | 2 |
| 13 | 4257159 | Кронштейн | 1 |
| 14 | J901014 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 17 | 8066825 | Зуб | 2 |
| 18 | 4320811 | Проставка | 4 |
| 19 | 4225371 | Палец | 2 |
| 20 | A761000 | Шплинт | 2 |
| 21 | J75581 | Пресс-маслёнка | 1 |
| 22 | 4328945 | Регулировочная шайба 2.3 | 8 |
| 23 | 4328943 | Регулировочная шайба 1.2 | 12 |
| 24 | J901080 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | J950010 | Гайка | 2 |
| 28 | 9747077 | Кронштейн | 2 |
| 29 | J011025 | Болт с шайбой | 4 |
| 30 | 4190402 | Шток | 1 |
| 31 | 4190410 | Сиденье | 1 |
| 32 | J950010 | Гайка | 2 |
| 33 | 4461410 | Пружина | 1 |
| 34 | 4405024 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
