Гидрораспределитель трубопроводы (2-3) — HITACHI CX1000

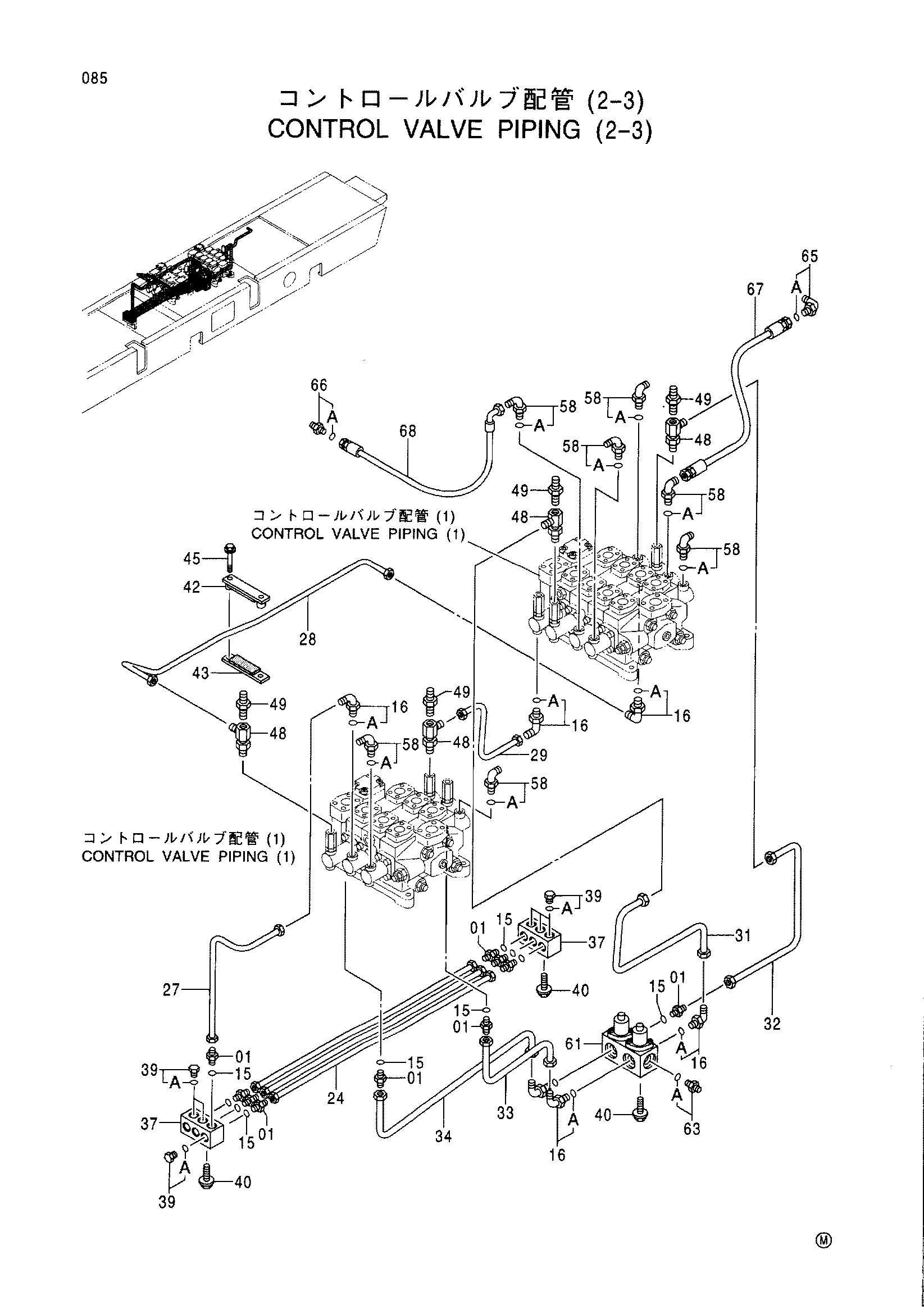

Заводская схема «Гидрораспределитель трубопроводы (2-3)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317623 | Штуцер трубки | 10 |
| 15 | 964255 | Уплотнительное кольцо | 10 |
| 16 | 4317622 | Штуцер трубки | 6 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 3079404 | Трубка | 3 |
| 27 | 4439309 | Трубка | 1 |
| 28 | 4439317 | Трубка | 1 |
| 29 | 4439311 | Трубка | 1 |
| 31 | 4439310 | Трубка | 1 |
| 32 | 4439308 | Трубка | 1 |
| 33 | 4388942 | Трубка | 1 |
| 34 | 4388943 | Трубка | 1 |
| 37 | 3064716 | Коллектор | 2 |
| 39 | 4093624 | Пробка | 6 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | J021020 | Болт с шайбой | 8 |
| 42 | 9740681 | Хомут | 1 |
| 43 | 9741175 | Хомут | 1 |
| 45 | J011045 | Болт с шайбой | 2 |
| 48 | 4350029 | Штуцер трубки | 4 |
| 49 | 4346128 | Штуцер | 4 |
| 58 | 4156434 | Угловой штуцер | 7 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4329395 | Электромагнитный клапан | 1 |
| 63 | 4200467 | Адаптер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200466 | Адаптер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4379561 | Шланг | 1 |
| 68 | 4355423 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
