Башенный гусёк стрелы (верхний) — HITACHI CX1000

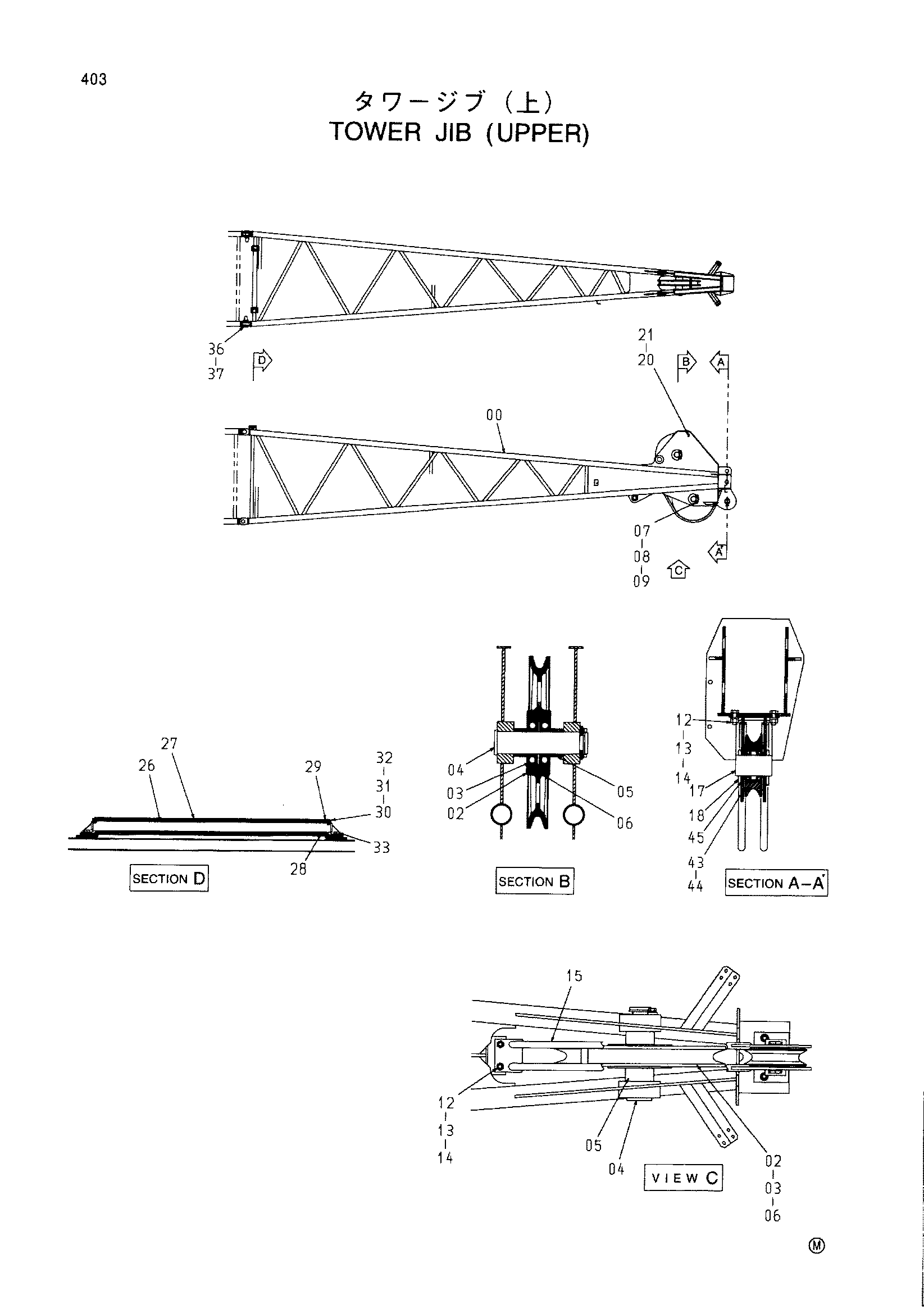

Заводская схема «Башенный гусёк стрелы (верхний)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005557 | Гусёк стрелы верхний | 1 |
| 02 | 3081859 | Канатный блок | 2 |
| 03 | 4129305 | Шариковый подшипник | 4 |
| 04 | 4118743 | Палец | 2 |
| 05 | 4118744 | Проставка | 4 |
| 06 | J75481 | Пресс-маслёнка | 2 |
| 07 | X4247 | Стопорная пластина | 2 |
| 08 | J901625 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 12 | J901640 | Болт | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | J950016 | Гайка | 4 |
| 15 | 8069885 | Направляющая каната | 1 |
| 17 | 4191660 | Палец | 1 |
| 18 | A761000 | Шплинт | 2 |
| 20 | 4191662 | Палец | 1 |
| 21 | A765028 | Шплинт | 2 |
| 26 | 4091744 | Мост | 1 |
| 27 | 4066775 | Ролик | 1 |
| 28 | 4080992 | Игольчатый подшипник | 2 |
| 29 | 8014797 | Кронштейн | 2 |
| 30 | X280071 | Стопорная пластина | 2 |
| 31 | J900814 | Болт | 4 |
| 32 | A590908 | Пружинная шайба | 4 |
| 33 | J011225 | Болт с шайбой | 4 |
| 36 | 4020735 | Палец | 2 |
| 37 | 3002554 | Стопорный палец | 2 |
| 43 | 4389313 | Ролик | 1 |
| 44 | 4163030 | Шариковый подшипник | 2 |
| 45 | 4400015 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
