Буффер (верхний стрела) — HITACHI CX1000

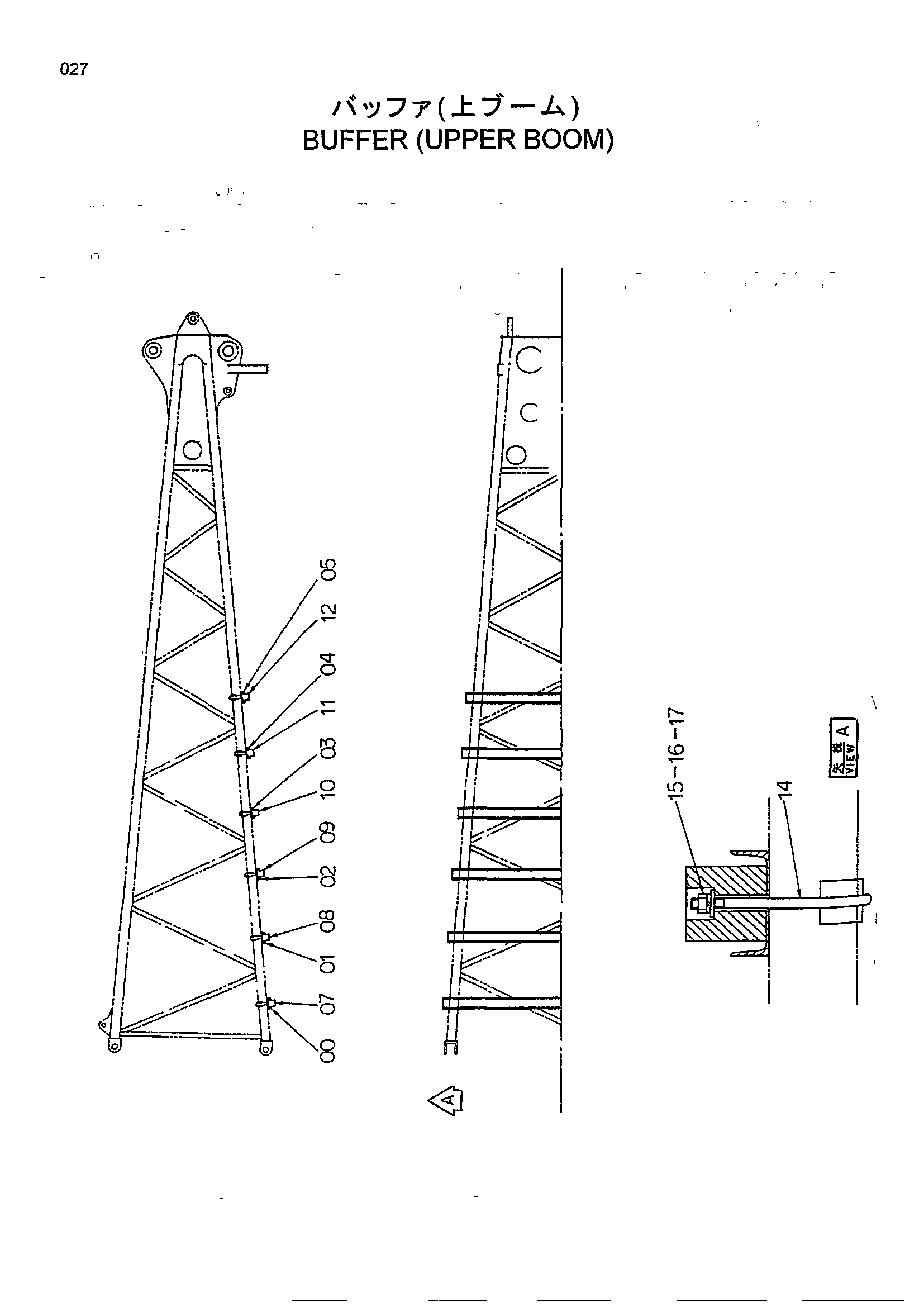

Заводская схема «Буффер (верхний стрела)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9094393 | Буффер | 1 | |
| 00 | 4257903 | Опора | 1 |
| 01 | 4257904 | Опора | 1 |
| 02 | 4257905 | Опора | 1 |
| 03 | 4257906 | Опора | 1 |
| 04 | 4257907 | Опора | 1 |
| 05 | 4257908 | Опора | 1 |
| 07 | 4257909 | Буффер | 1 |
| 08 | 4257910 | Буффер | 1 |
| 09 | 4257911 | Буффер | 1 |
| 10 | 4257912 | Буффер | 1 |
| 11 | 4257913 | Буффер | 1 |
| 12 | 4257914 | Буффер | 1 |
| 14 | 9735104 | U-образный болт | 12 |
| 15 | 449490 | Шайба | 24 |
| 16 | A590912 | Пружинная шайба | 24 |
| 17 | J950012 | Гайка | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
