Электрооборудование (кабина платформа): 2 — HITACHI CX1000

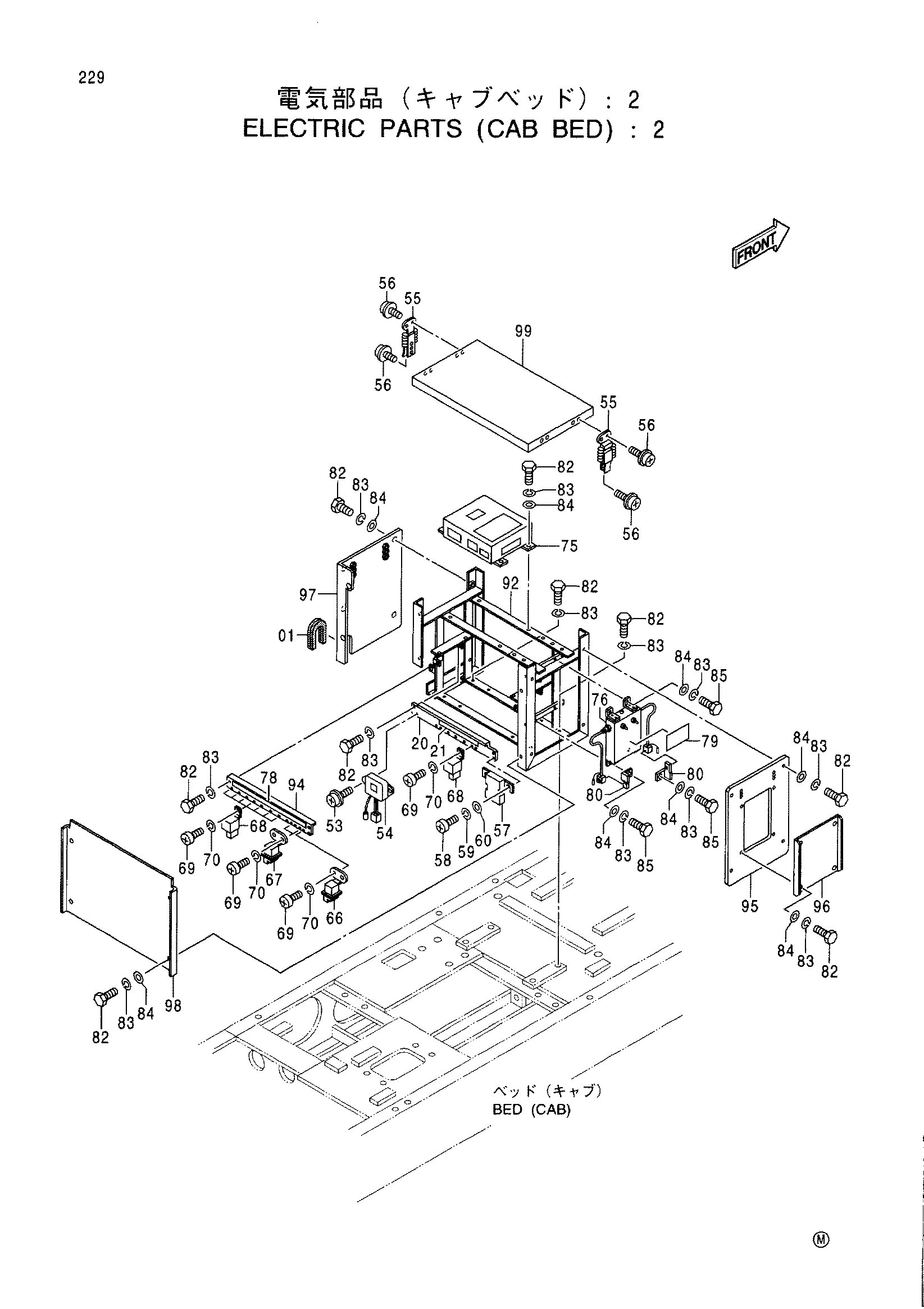

Заводская схема «Электрооборудование (кабина платформа): 2» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4404976 | Резиновая прокладка | 1 |
| 20 | 9752650 | Кронштейн | 1 |
| 21 | 3085878 | Информационная табличка | 1 |
| 53 | J450612 | Винт с шайбой | 2 |
| 54 | 4185885 | Реле | 1 |
| 55 | 4339649 | Защёлка | 4 |
| 56 | J460412 | Винт с шайбой | 20 |
| 57 | 4210118 | Таймер | 1 |
| 58 | M430610 | Винт | 2 |
| 59 | A590906 | Пружинная шайба | 2 |
| 60 | A590106 | Плоская шайба | 2 |
| 66 | 4210117 | Реле | 1 |
| 67 | 4210117 | Реле | 2 |
| 68 | 4251588 | Реле | 8 |
| 69 | M430610 | Винт | 14 |
| 70 | A590906 | Пружинная шайба | 14 |
| 75 | 9163319 | Контроллер нега | 1 |
| 76 | 4400143 | Резистор | 1 |
| 78 | 3085886 | Информационная табличка | 1 |
| 79 | 4393748 | Информационная табличка | 1 |
| 80 | 4257159 | Кронштейн | 2 |
| 82 | J901020 | Болт | 28 |
| 83 | A590910 | Пружинная шайба | 35 |
| 84 | A590110 | Плоская шайба | 24 |
| 85 | J901014 | Болт | 6 |
| 92 | 7036509 | Кронштейн | 1 |
| 94 | 9752649 | Кронштейн | 1 |
| 95 | 8076256 | Крышка(1) | 1 |
| 96 | 3085904 | Крышка(2) | 1 |
| 97 | 8076257 | Крышка(3) | 1 |
| 98 | 3085905 | Крышка(4) | 1 |
| 99 | 8076258 | Крышка(5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
