Поршневой насос — HITACHI CX1000

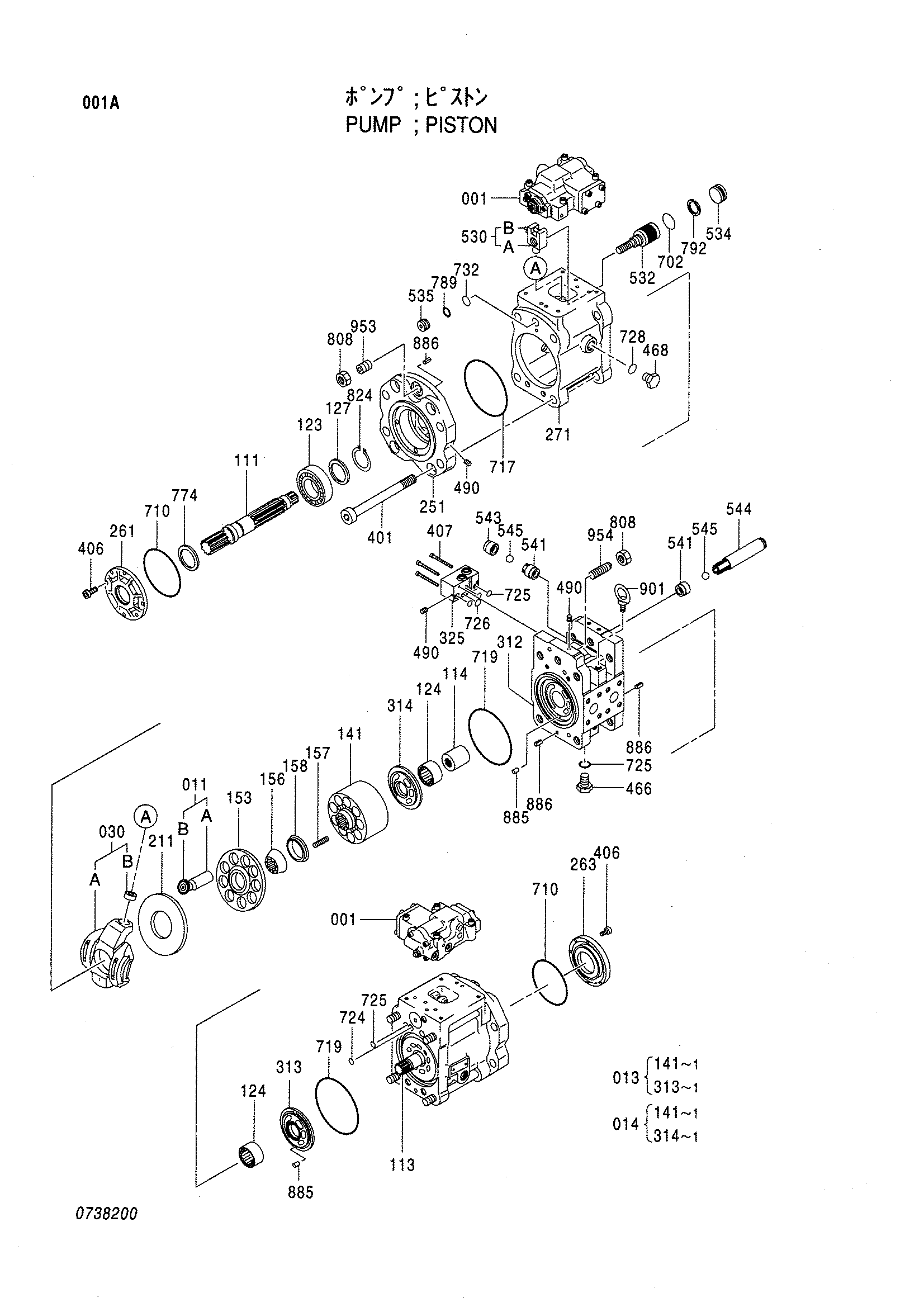

Заводская схема «Поршневой насос» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4362739 | Поршневой насос | 1 | |
| 001 | 4428295 | Регулятор насос | 2 |
| 011 | 0738201 | Поршень в сборе | 2 |
| 013 | 0738202 | Гидроцилиндр. в сборе | 1 |
| 014 | 0738203 | Гидроцилиндр. в сборе | 1 |
| 030 | 0738204 | Пластина в сборе | 2 |
| 111 | 0738205 | Вал | 1 |
| 113 | 0738206 | Вал | 1 |
| 114 | 0738207 | Муфта | 1 |
| 123 | 0738208 | Роликовый подшипник | 2 |
| 124 | 0738209 | Игольчатый подшипник | 2 |
| 127 | 0738210 | Проставка | 3 |
| 153 | 0451014 | Фиксатор | 2 |
| 156 | 0451015 | Втулка | 2 |
| 157 | 0738211 | Пружина | 18 |
| 158 | 0738212 | Проставка | 2 |
| 211 | 0353311 | Пластина | 2 |
| 251 | 0738213 | Опора | 2 |
| 261 | 0451020 | Крышка уплотнение | 1 |
| 263 | 0451021 | Крышка уплотнение | 1 |
| 271 | 0738214 | Корпус | 2 |
| 312 | 0738215 | Блок | 1 |
| 325 | 0738216 | Корпус | 1 |
| 401 | 0451025 | Болт с внутренним шестигранником | 8 |
| 406 | M340820 | Болт с внутренним шестигранником | 8 |
| 407 | 0155616 | Болт с внутренним шестигранником | 3 |
| 466 | 0236014 | Пробка | 3 |
| 468 | 0175233 | Пробка | 4 |
| 490 | 0263019 | Пробка | 32 |
| 530 | 0451029 | Палец в сборе | 2 |
| 532 | 0451030 | Поршень серво | 2 |
| 534 | 0451031 | Ограничитель | 2 |
| 535 | 0451032 | Ограничитель | 2 |
| 541 | 0738217 | Сиденье | 4 |
| 543 | 0738218 | Ограничитель | 2 |
| 544 | 0738219 | Ограничитель | 2 |
| 545 | 0221509 | Стальной шарик | 4 |
| 702 | A811040 | Уплотнительное кольцо | 2 |
| 710 | A811105 | Уплотнительное кольцо | 2 |
| 717 | 0308622 | Уплотнительное кольцо | 2 |
| 719 | 0451034 | Уплотнительное кольцо | 2 |
| 724 | 4506408 | Уплотнительное кольцо | 16 |
| 725 | 957366 | Уплотнительное кольцо | 8 |
| 726 | 4509180 | Уплотнительное кольцо | 1 |
| 728 | 4506424 | Уплотнительное кольцо | 2 |
| 732 | 985099 | Уплотнительное кольцо | 2 |
| 774 | 0384208 | Масляное уплотнение | 1 |
| 789 | 4040365 | Опорное кольцо | 2 |
| 792 | 0738220 | Опорное кольцо | 2 |
| 808 | 0451038 | Гайка | 4 |
| 824 | 959499 | Стопорное кольцо | 2 |
| 885 | 0313404 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 4 |
| 901 | 0134458 | Болт проушина | 2 |
| 953 | 0451039 | Установочный винт | 2 |
| 954 | 0738221 | Установочный винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
