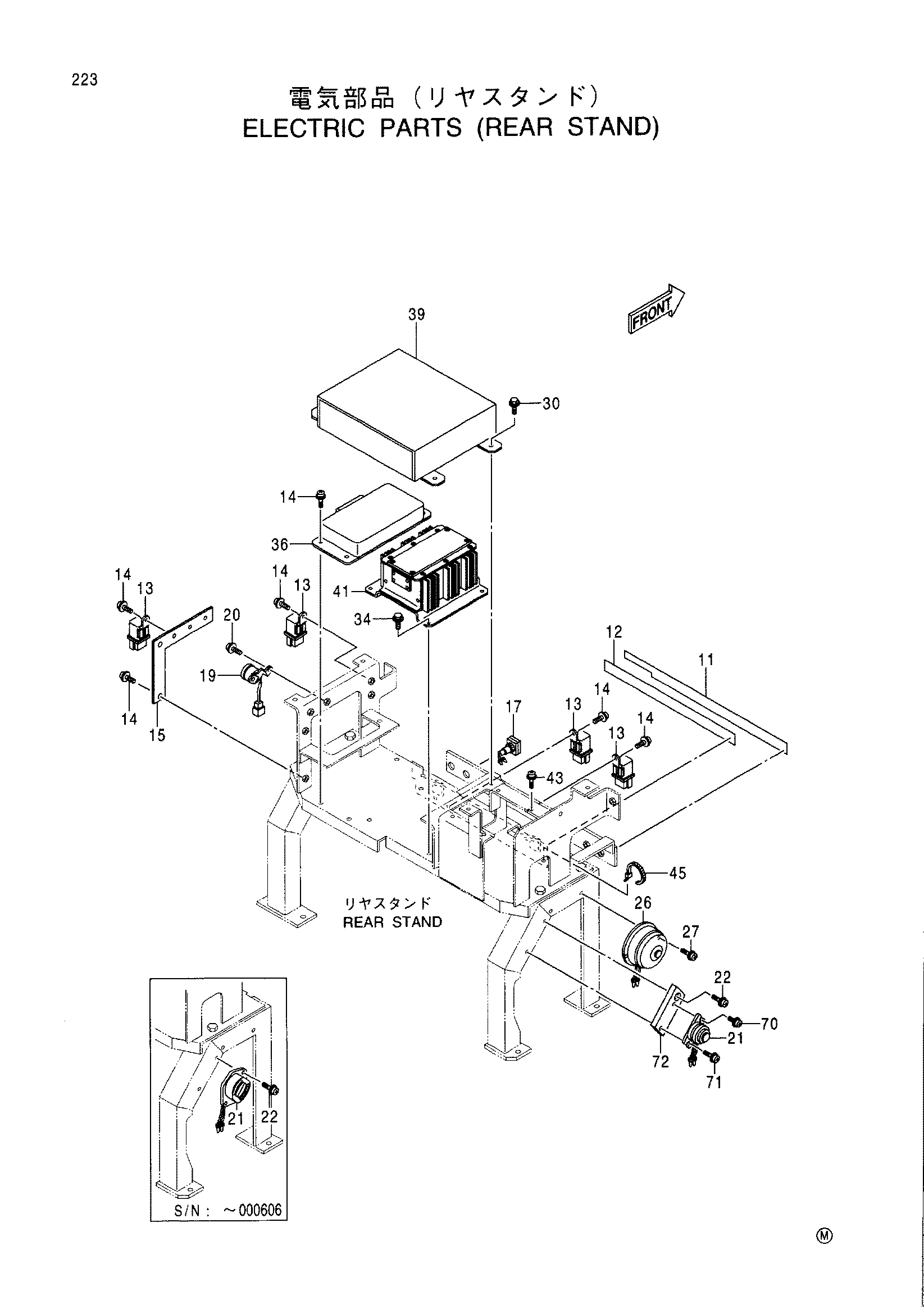

Электрооборудование (задний стойка) — HITACHI CX1000
Заводская схема «Электрооборудование (задний стойка)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 3070773 | Информационная табличка | 1 |
| 11 | 3096070 | Информационная табличка | 1 |
| 12 | 3070774 | Информационная табличка | 1 |
| 13 | 4251588 | Реле | 16 |
| 14 | J460616 | Винт с шайбой | 22 |
| 15 | 4391412 | Седло винта | 1 |
| 17 | 4335063 | Зуммер | 1 |
| 19 | 4258403 | Зуммер | 1 |
| 20 | J460516 | Винт с шайбой | 2 |
| 21 | 950703 замена: 4471322 | Зуммер | 1 |
| 21 | 950703 замена: J460412 | Зуммер | 1 |
| 21 | 950703 замена: J460425 | Зуммер | 1 |
| 21 | 950703 замена: 4471748 | Зуммер | 1 |
| 21 | 4471322 | Зуммер | 1 |
| 22 | J450416 замена: J450416 | Винт с шайбой | 2 |
| 22 | J450416 | Винт с шайбой | 1 |
| 26 | 947457 | Белл | 1 |
| 27 | J450310 | Винт с шайбой | 2 |
| 30 | J011025 | Болт с шайбой | 4 |
| 34 | J010614 | Болт с шайбой | 4 |
| 36 | 4325825 | Блок управление | 1 |
| 39 | 9201545 | Контроллер (HCK-2) | 1 |
| 39 | 9201545 | Контроллер (HCK-2) | 1 |
| 39 | 9201545 | Контроллер (HCK-2) | 1 |
| 39 | 9201545 | Контроллер (HCK-2) | 1 |
| 39 | 9216981 | Контроллер (HCK-2) | 1 |
| 39 | 9216981 | Контроллер (HCK-2) | 1 |
| 39 | 9216981 | Контроллер (HCK-2) | 1 |
| 41 | 9150215 | Контроллер (хксм-2) | 1 |
| 43 | J450625 | Винт с шайбой | 4 |
| 45 | 4254600 | Зажим | 2 |
| 70 | J460412 | Винт с шайбой | 1 |
| 71 | J460425 | Винт с шайбой | 1 |
| 72 | 4471748 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
