Таглине трубопроводы — HITACHI CX1000

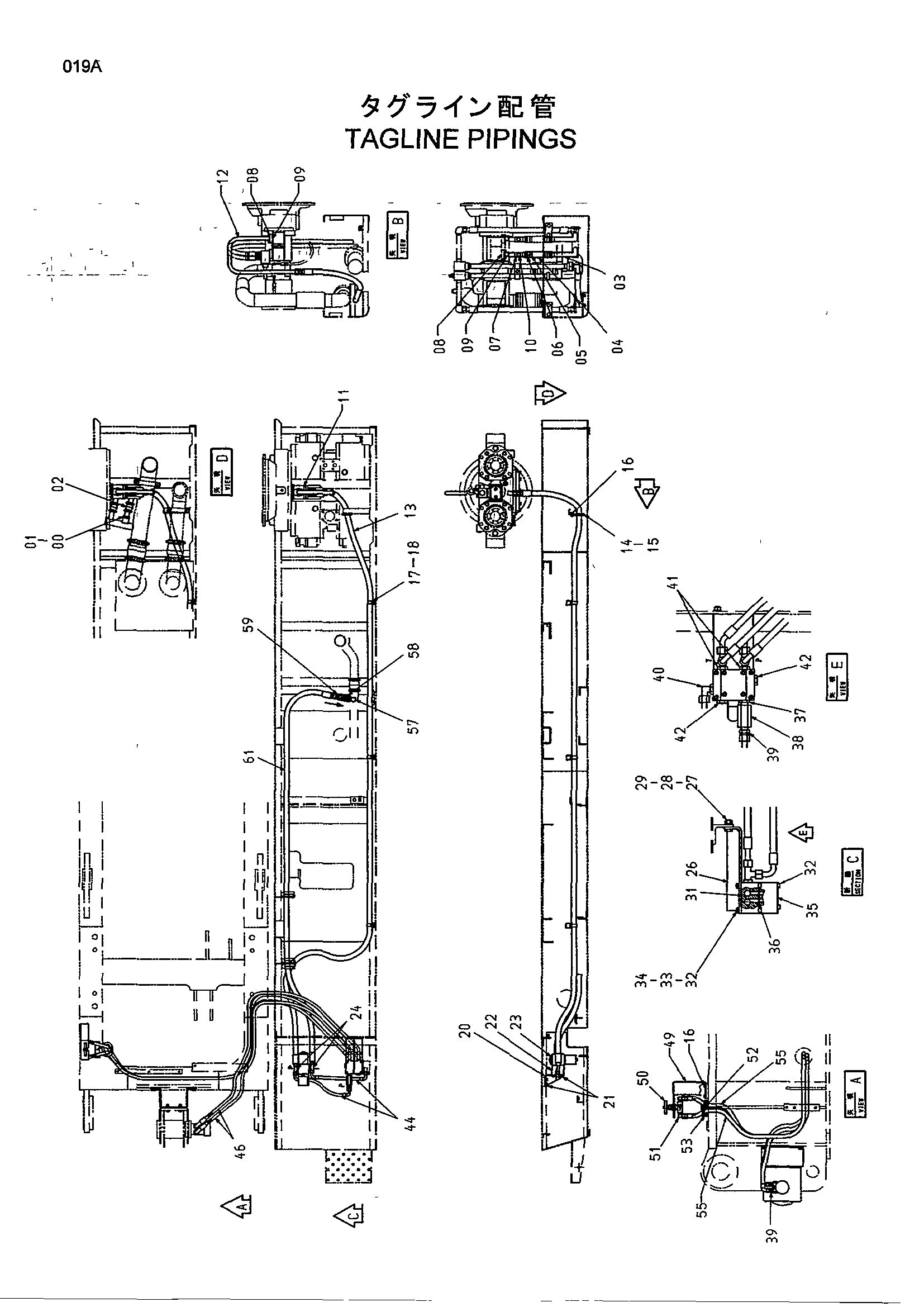

Заводская схема «Таглине трубопроводы» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4395706 | Адаптер | 1 |
| 01 | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4071213 | Муфта | 1 |
| 03 | 9746425 | Трубка | 1 |
| 04 | 4084123 | Резиновый шланг | 1 |
| 05 | 4296063 | Хомут шланга | 2 |
| 06 | 4011675 | Хомут шланга | 2 |
| 07 | 9746421 | Трубка | 1 |
| 08 | A811030 | Уплотнительное кольцо | 2 |
| 09 | M341036 | Болт с внутренним шестигранником | 8 |
| 10 | 4092534 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4368900 | Шестерённый насос | 1 |
| 12 | 8070888 | Трубка | 1 |
| 13 | 4396252 | Шланг | 1 |
| 14 | 9749698 | Кронштейн | 1 |
| 15 | 4207839 | Резиновая втулка | 1 |
| 16 | J011025 | Болт с шайбой | 4 |
| 17 | 4190291 | Зажим | 3 |
| 18 | J011020 | Болт с шайбой | 3 |
| 20 | 8071612 | Кронштейн | 1 |
| 21 | J011225 | Болт с шайбой | 4 |
| 22 | 3070573 | Коллектор | 1 |
| 23 | 4361100 | Электромагнитный клапан | 1 |
| 24 | 4221224 | Тройник | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 9725556 | Кронштейн | 1 |
| 27 | J901230 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | J950012 | Гайка | 2 |
| 31 | 2042187 | Коллектор | 1 |
| 32 | M340871 | Болт с внутренним шестигранником | 8 |
| 33 | A590908 | Пружинная шайба | 4 |
| 34 | J950008 | Гайка | 4 |
| 35 | 4146469 | Предохранительный клапан | 1 |
| 36 | 4509180 | Уплотнительное кольцо | 2 |
| 37 | 4234652 | Адаптер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4163092 | Обратный клапан | 1 |
| 39 | 4221287 | Адаптер | 3 |
| 40 | 4154672 | Угловой штуцер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4217343 | Тройник | 2 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4174541 | Пробка | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4398980 | Шланг | 2 |
| 46 | 4398981 | Шланг | 2 |
| 49 | 8067435 | Кронштейн | 1 |
| 50 | 4023814 | Клапан | 1 |
| 51 | 4154658 | Угловой штуцер | 2 |
| 52 | 8030482 | Опора | 1 |
| 53 | J011018 | Болт с шайбой | 2 |
| 55 | 4398707 | Шланг | 2 |
| 57 | 4174588 | Угловой штуцер | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4163095 | Обратный клапан | 1 |
| 59 | 94-1304 | Адаптер | 1 |
| 61 | 4398727 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
