Обратные трубопроводы (2-2) — HITACHI CX1000

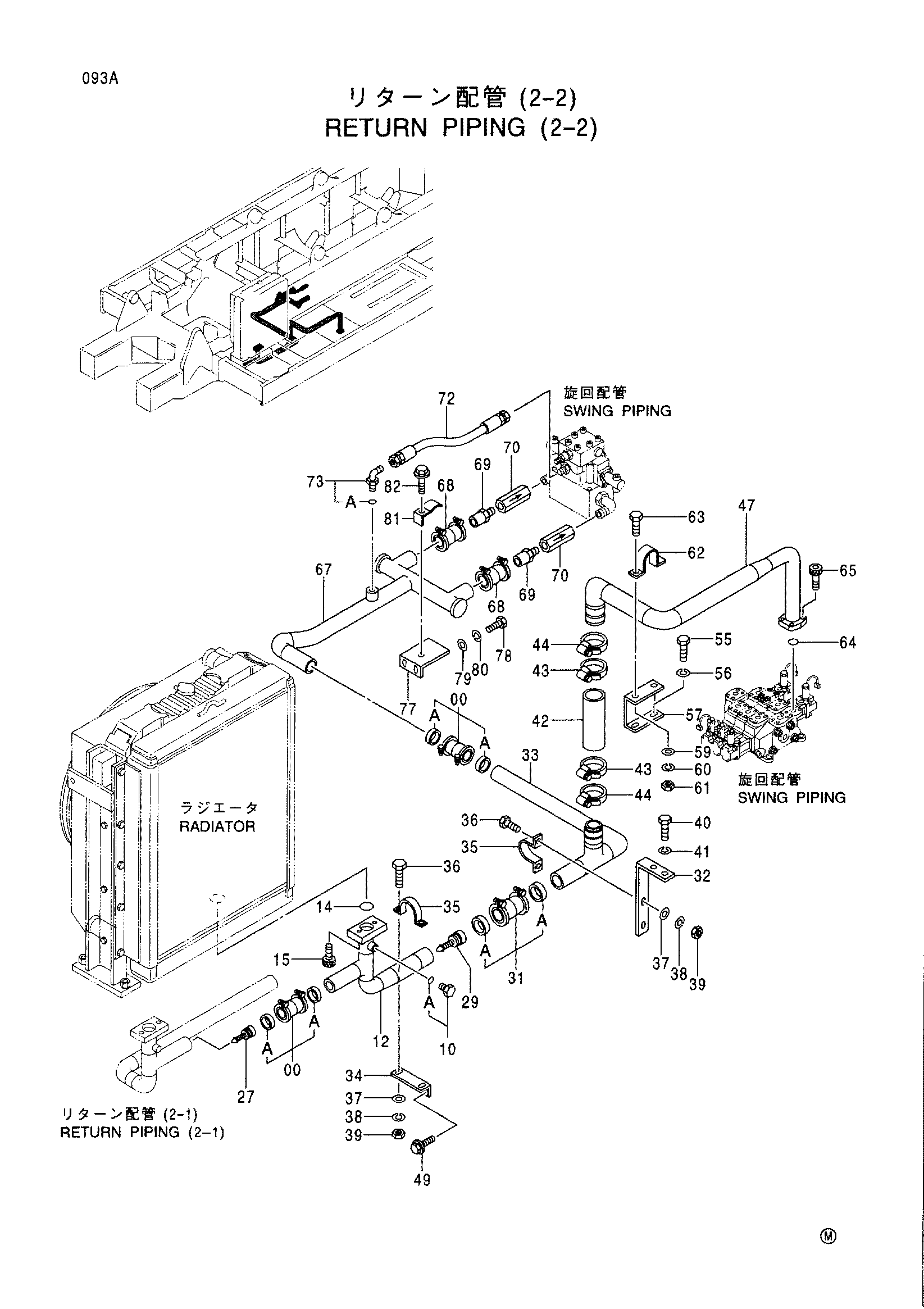

Заводская схема «Обратные трубопроводы (2-2)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4067834	Муфта	2
00A	4196260	Уплотнение	2
10	4092534	Пробка	1
10A	4509180	Уплотнительное кольцо	1
12	8071807	Трубка	1
14	A811050	Уплотнительное кольцо	1
15	M341236	Болт с внутренним шестигранником	2
27	4252129	Клапан	1
29	4156841	Клапан	1
31	4067833	Муфта	1
31A	4196261	Уплотнение	2
32	4402905	Кронштейн	1
33	8080803	Трубка	1
34	4261363	Кронштейн	1
35	4053865	Хомут трубки	2
36	J901030	Болт	4
37	A590110	Плоская шайба	4
38	A590910	Пружинная шайба	4
39	J950010	Гайка	4
40	J901225	Болт	2
41	A590912	Пружинная шайба	2
42	4058467	Шланг	1
43	4263764	Хомут шланга	2
44	4504491	Хомут шланга	2
47	7034789	Трубка	1
49	J021020	Болт с шайбой	2
55	J901225	Болт	2
56	A590912	Пружинная шайба	2
57	4402907	Кронштейн	1
59	A590110	Плоская шайба	2
60	A590910	Пружинная шайба	2
61	J950010	Гайка	2
62	4053865	Хомут трубки	1
63	J901030	Болт	2
64	A811040	Уплотнительное кольцо	1
65	M341236	Болт с внутренним шестигранником	4
67	7038771	Трубка	1
68	4069801	Муфта	2
69	4081255	Адаптер	2
70	4087983	Обратный клапан	2
72	4440042	Шланг	1
73	4042033	Адаптер	1
73A	4506424	Уплотнительное кольцо	1
77	4402906	Кронштейн	1
78	J901235	Болт	2
79	A590112	Плоская шайба	2
80	A590912	Пружинная шайба	2
81	4053697	Хомут трубки	1
82	J011265	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
