Подвес (башенный гусёк стрелы) — HITACHI CX1000

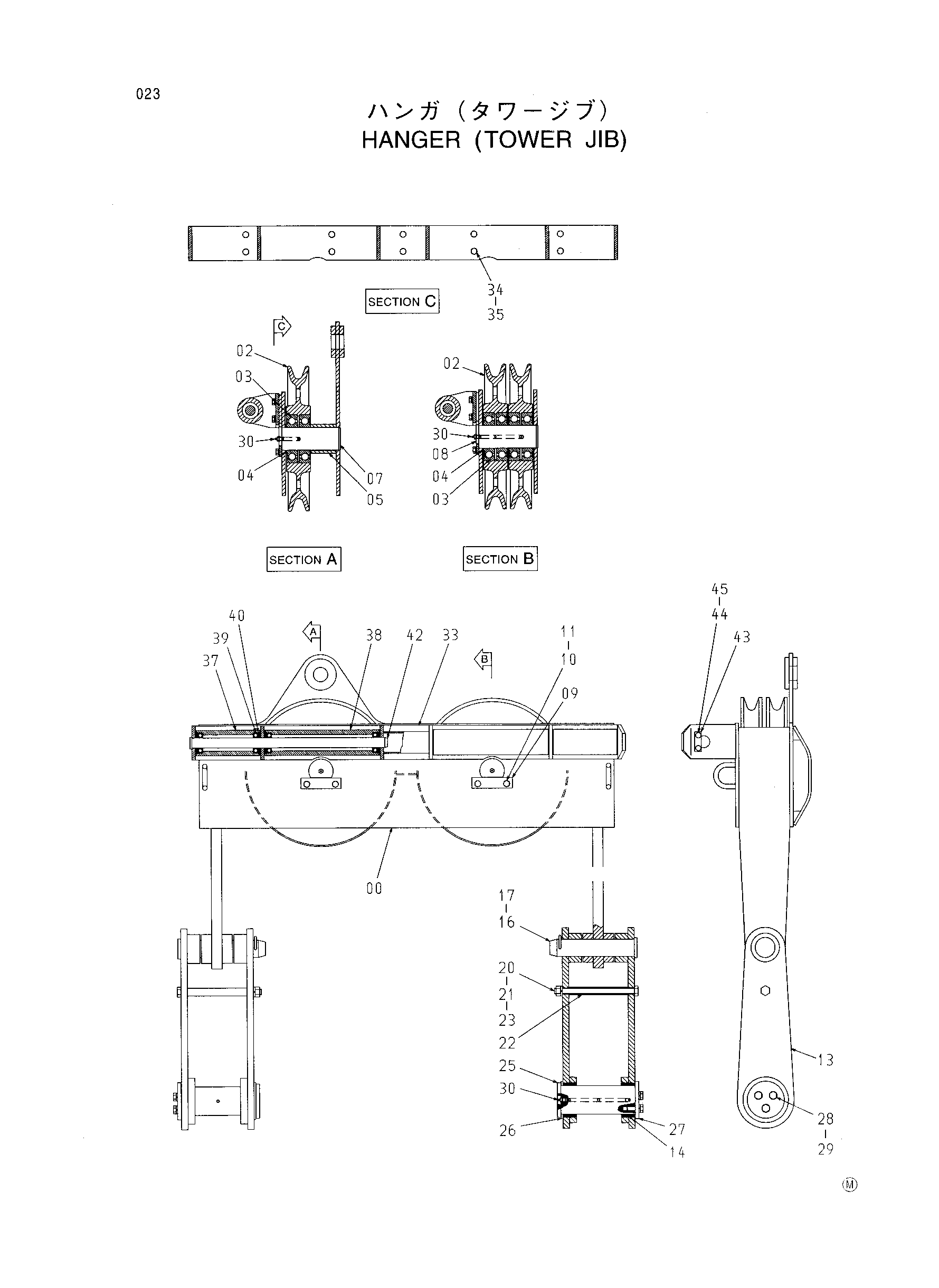

Заводская схема «Подвес (башенный гусёк стрелы)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9162268 | Подвес в сборе | 1 | |
| 00 | 6016411 | Подвес | 1 |
| 02 | 3023868 | Канатный блок | 3 |
| 03 | 4129305 | Шариковый подшипник | 6 |
| 04 | 4132633 | Проставка | 4 |
| 05 | 4132632 | Проставка | 1 |
| 07 | 4239420 | Палец | 1 |
| 08 | 4239421 | Палец | 1 |
| 09 | 4135186 | Пластина | 2 |
| 10 | J901225 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 13 | 9748493 | Тяга | 4 |
| 14 | 4387181 | Втулка | 4 |
| 16 | 4387182 | Палец | 2 |
| 17 | 4104868 | Стопорный палец | 2 |
| 20 | J932023 | Болт | 2 |
| 21 | A590920 | Пружинная шайба | 2 |
| 22 | 4387185 | Проставка | 2 |
| 23 | J951020 | Гайка | 2 |
| 25 | 4387184 | Палец | 2 |
| 26 | 4192435 | Проставка | 2 |
| 27 | 4170103 | Фиксатор | 2 |
| 28 | J901640 | Болт | 6 |
| 29 | A590916 | Пружинная шайба | 6 |
| 30 | J75482 | Пресс-маслёнка | 4 |
| 33 | 8038271 | Кронштейн | 1 |
| 34 | J901235 | Болт | 10 |
| 35 | A590912 | Пружинная шайба | 10 |
| 37 | 4053736 | Каток направляющая | 2 |
| 38 | 4201775 | Ролик | 2 |
| 39 | 971195 | Шариковый подшипник | 8 |
| 40 | 940144 | Стопорное кольцо | 8 |
| 42 | 4201776 | Палец | 2 |
| 43 | X4245 | Стопорная пластина | 2 |
| 44 | J901016 | Болт | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
