Гидрораспределитель — HITACHI CX1000

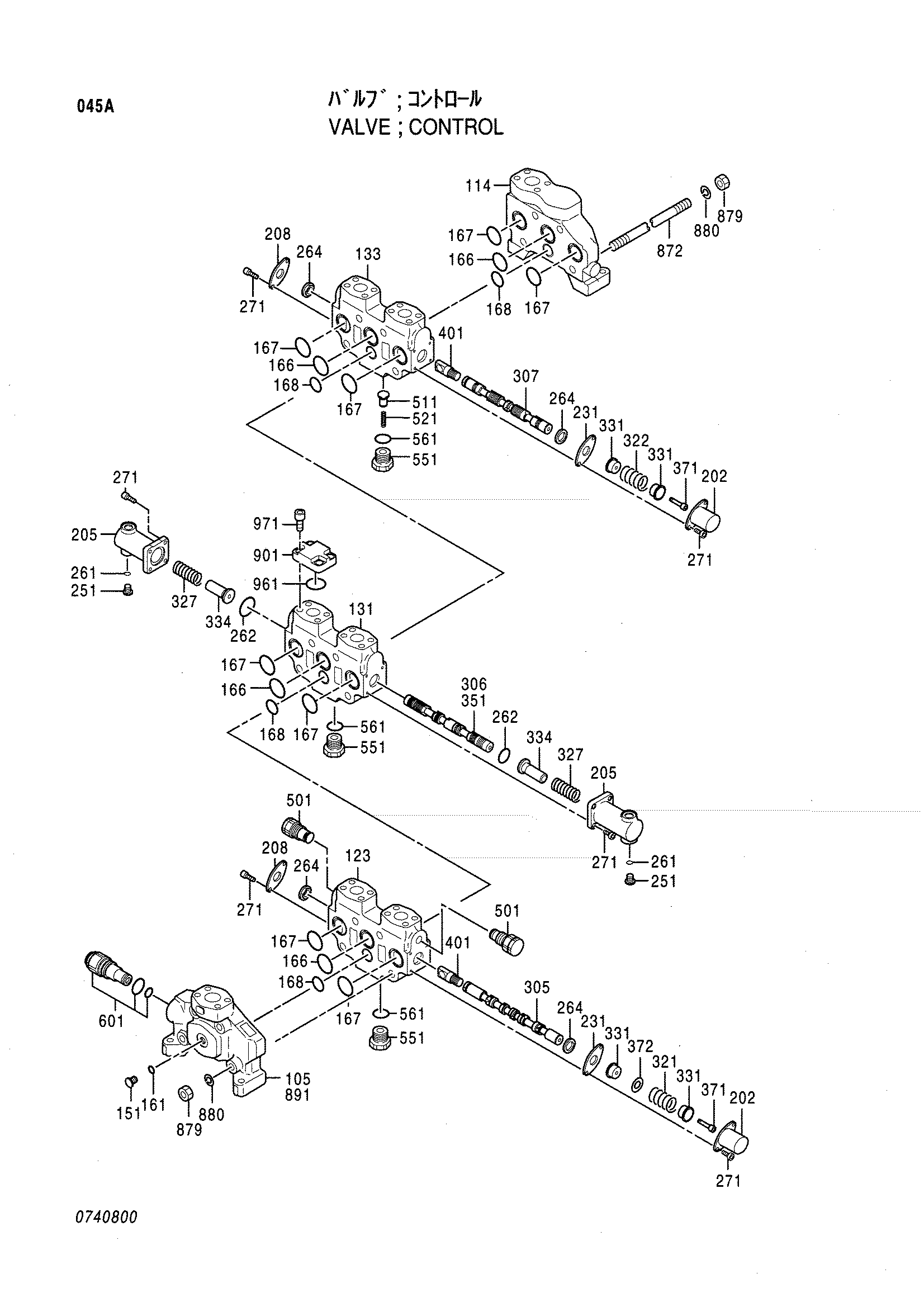

Заводская схема «Гидрораспределитель» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4362626	Гидрораспределитель	1
105	0697501	Енд-сектион	1
114	0290204	Енд-сектион	1
123	0740801	Валве-сектион	1
131	0629402	Валве-сектион	1
133	0740802	Клапан секция	1
151	0629404	Пробка	1
161	957366	Уплотнительное кольцо	1
166	970860	Уплотнительное кольцо	4
167	970860	Уплотнительное кольцо	8
168	4509182	Уплотнительное кольцо	4
202	0290206	Крышка концевой	2
205	0740803	Крышка концевой	2
208	0290208	Крышка	2
231	0303606	Шайба	2
251	0629404	Пробка	2
261	957366	Уплотнительное кольцо	2
262	A811035	Уплотнительное кольцо	2
264	0347601	Манжета	4
271	0173608	Болт с внутренним шестигранником	16
305	0740804	Золотник	1
306	0740805	Золотник	1
307	0740806	Золотник	1
321	0290211	Пружина	1
322	0740807	Пружина	1
327	0290212	Пружина	2
331	0303607	Седло пружины	4
334	0290214	Седло пружины	2
351	94-2010	Пробка	1
371	0290215	Болт	2
372	0303609	Шайба	1
401	0740808	Палец	2
501	0229307	Клапан	2
511	0272415	Тарельчатый клапан	1
521	0272416	Пружина	1
551	0272417	Колпачок	3
561	4506430	Уплотнительное кольцо	3
601	0740809	Предохранительный клапан	1
872	0272418	Болт	4
879	0102245	Гайка	8
880	4144344	Пружинная шайба	8
901	0629505	Фланец	1
961	A811035	Уплотнительное кольцо	1
971	0102438	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
