Башенный остановка — HITACHI CX1000

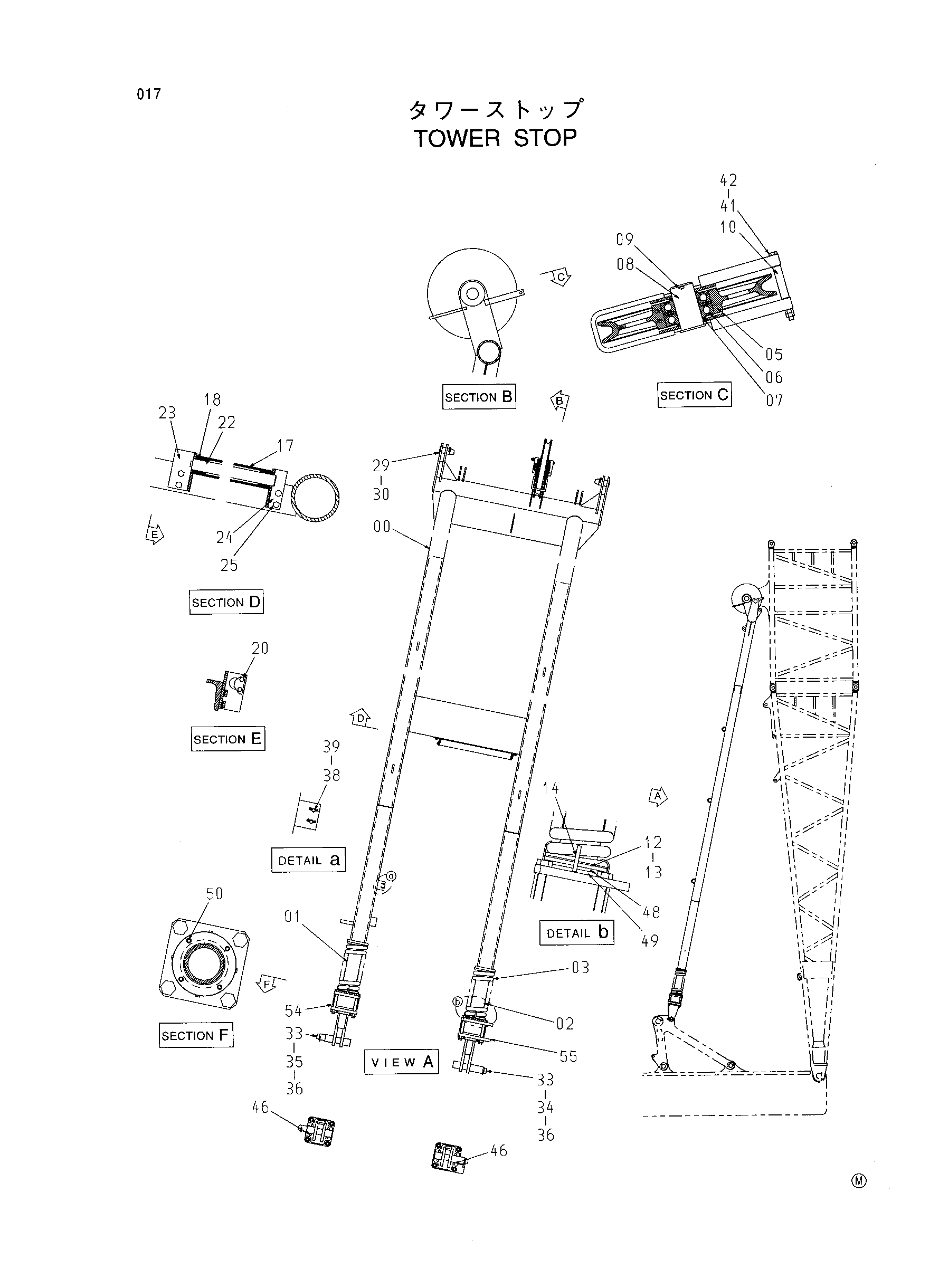

Заводская схема «Башенный остановка» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9162298 | Башенный остановка в сборе | 1 | |
| 00 | 6016412 | Ограничитель наружный | 1 |
| 01 | 7033332 | Ограничитель внутренний | 1 |
| 02 | 7033333 | Ограничитель внутренний | 1 |
| 03 | 4387984 | Пружина | 2 |
| 05 | 3016413 | Канатный блок | 1 |
| 06 | 4042734 | Шариковый подшипник | 2 |
| 07 | 4026536 | Проставка | 2 |
| 08 | 4239827 | Палец | 1 |
| 09 | A761002 | Шплинт | 1 |
| 10 | 4118821 | Проставка | 1 |
| 12 | 4387958 | Регулировочная шайба 4.5 | 12 |
| 13 | 4387959 | Регулировочная шайба 12 | 12 |
| 14 | 4387968 | Пластина | 8 |
| 17 | 4163260 | Ролик | 1 |
| 18 | 4142688 | Втулка | 2 |
| 20 | J010814 | Болт с шайбой | 2 |
| 22 | 9720896 | Палец | 1 |
| 23 | 4192492 | Кронштейн | 1 |
| 24 | 4192493 | Кронштейн | 1 |
| 25 | J011225 | Болт с шайбой | 4 |
| 29 | 4062839 | Палец | 2 |
| 30 | 4043750 | Стопорный палец | 2 |
| 33 | 4387183 | Палец | 2 |
| 34 | 4387187 | Проставка | 1 |
| 35 | 4387186 | Проставка | 1 |
| 36 | 3002554 | Стопорный палец | 2 |
| 38 | 4387960 | Палец | 2 |
| 39 | 4022698 | Стопорный палец | 4 |
| 41 | J901618 | Болт | 1 |
| 42 | J950016 | Гайка | 2 |
| 46 | J011250 | Болт с шайбой | 8 |
| 48 | 4383720 | Проставка | 2 |
| 49 | 9748494 | Проставка | 2 |
| 50 | J010625 | Болт с шайбой | 8 |
| 54 | 4400092 | Пружина | 1 |
| 55 | 4400101 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
