Гидроцилиндр. джакк — HITACHI CX1000

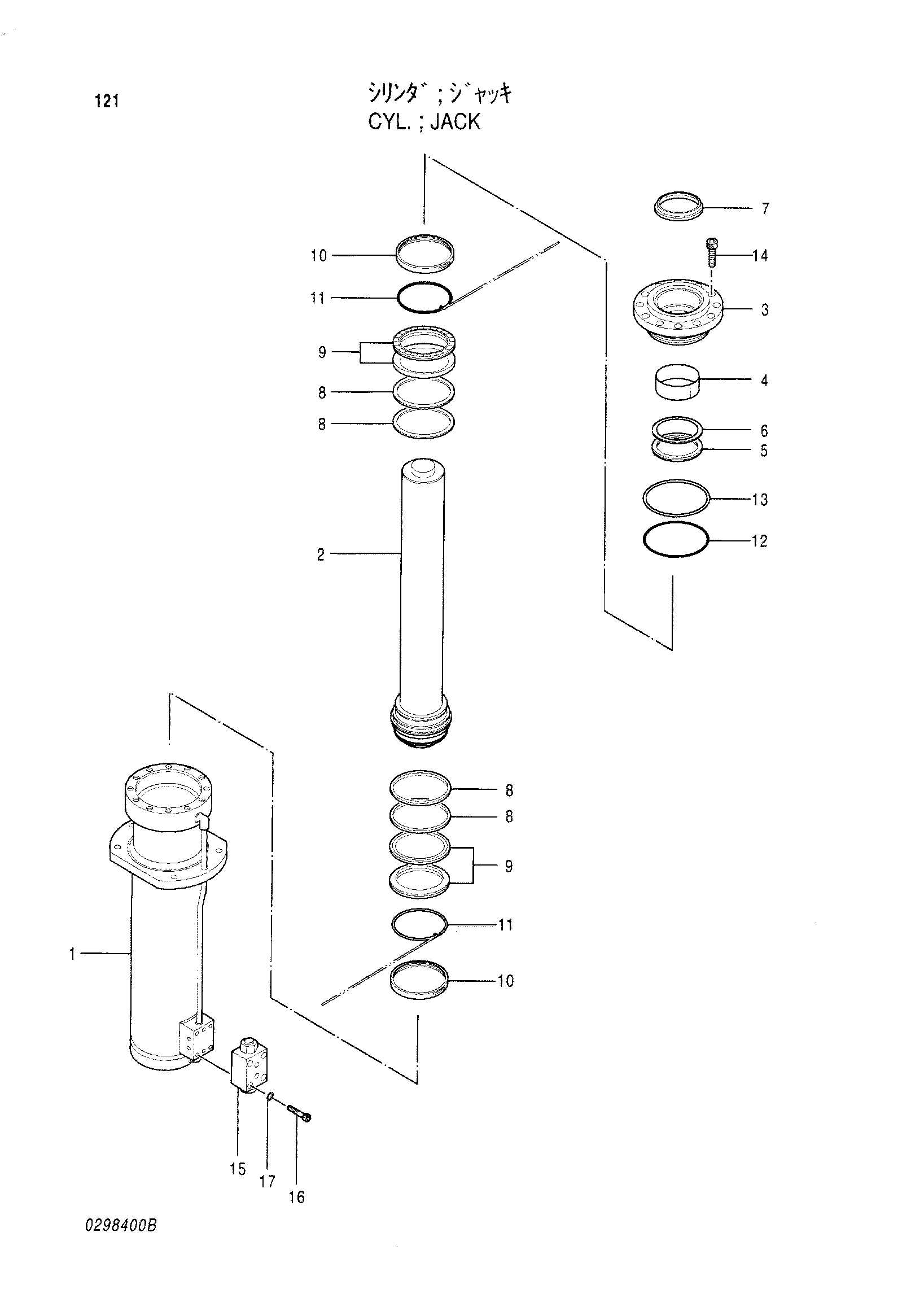

Заводская схема «Гидроцилиндр. джакк» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188681 | Гидроцилиндр. джакк | 1 | |
| 1 | 0298401 | Труба гидроцилиндра | 1 |
| 2 | 0298402 | Шток поршня | 1 |
| 3 | 0286303 | Головка гидроцилиндра | 1 |
| 4 | 4505059 | Втулка | 1 |
| 5 | 4069701 | U-образная манжета | 1 |
| 6 | 0237309 | Опорное кольцо | 1 |
| 7 | 4094812 | Грязесъёмное кольцо | 1 |
| 8 | 4501899 | Поршневое кольцо | 4 |
| 9 | 4099010 | У-ринг | 2 |
| 10 | 0286305 | Держатель у-ринг | 2 |
| 11 | 0277904 | Ограничитель | 2 |
| 12 | 4035660 | Уплотнительное кольцо | 1 |
| 13 | 0286306 | Опорное кольцо | 1 |
| 14 | 0286307 | Болт с внутренним шестигранником | 12 |
| 15 | 0172505 | Обратный клапан | 1 |
| 16 | 0151312 | Болт с внутренним шестигранником | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
