Гидромотор плунжер — HITACHI CX1000

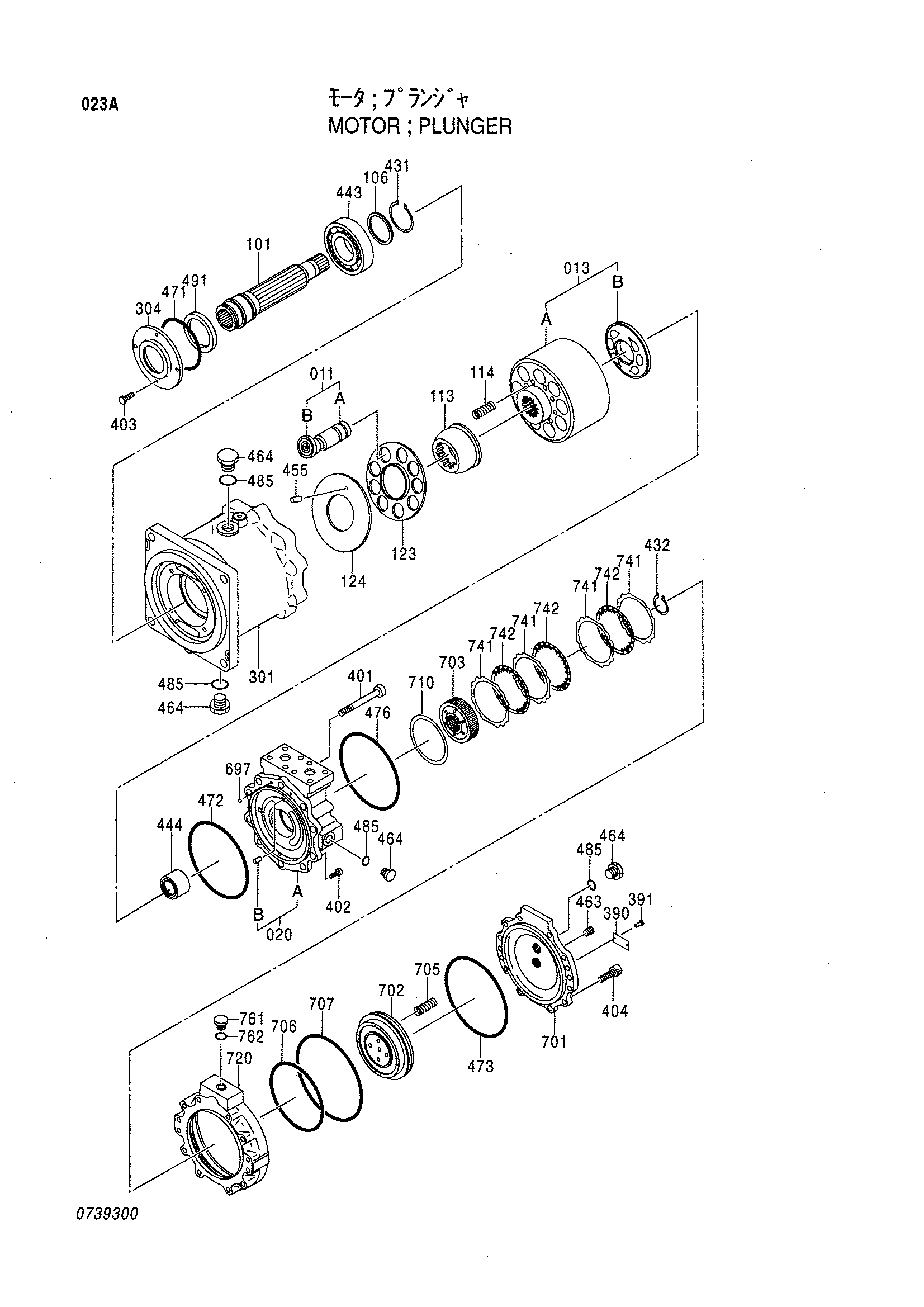

Заводская схема «Гидромотор плунжер» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 011 | 0739301 | Поршень | 1 |
| 013 | 0739302 | Гидроцилиндр | 1 |
| 020 | 0739303 | Крышка | 1 |
| 101 | 0739304 | Вал | 1 |
| 106 | 0739305 | Проставка | 1 |
| 113 | 0739306 | Втулка | 1 |
| 114 | 0739307 | Пружина | 9 |
| 123 | 0739308 | Фиксатор | 1 |
| 124 | 0739309 | Пластина | 1 |
| 301 | 0739310 | Корпус | 1 |
| 304 | 0739311 | Крышка передний | 1 |
| 390 | 0625508 | Информационная табличка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0739312 | Болт с внутренним шестигранником | 1 |
| 402 | 0175232 | Болт с внутренним шестигранником | 9 |
| 403 | 0291225 | Болт | 4 |
| 404 | 0229812 | Болт с внутренним шестигранником | 12 |
| 431 | 954442 | Стопорное кольцо | 1 |
| 432 | 959499 | Стопорное кольцо | 1 |
| 443 | 0739313 | Роликовый подшипник | 1 |
| 444 | 0739314 | Игольчатый подшипник | 1 |
| 455 | 0313404 | Палец | 1 |
| 463 | 0111537 | Пробка | 1 |
| 464 | 0175233 | Пробка | 5 |
| 471 | A811130 | Уплотнительное кольцо | 1 |
| 472 | 0238223 | Уплотнительное кольцо | 1 |
| 473 | 0365423 | Уплотнительное кольцо | 1 |
| 476 | 0694718 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Уплотнительное кольцо | 5 |
| 491 | 0238244 | Масляное уплотнение | 1 |
| 697 | 4506408 | Уплотнительное кольцо | 4 |
| 701 | 0739315 | Крышка | 1 |
| 702 | 0694724 | Поршень | 1 |
| 703 | 0739316 | Муфта | 1 |
| 705 | 0694726 | Пружина | 12 |
| 706 | 0425117 | Уплотнительное кольцо | 1 |
| 707 | 0365423 | Уплотнительное кольцо | 1 |
| 710 | 0694727 | Регулировочная шайба | 1 |
| 720 | 0694728 | Корпус | 1 |
| 741 | 0694729 | Пластина | 7 |
| 742 | 0694730 | Пластина | 6 |
| 761 | 0236014 | Пробка | 2 |
| 762 | 957366 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
