Фонарь — HITACHI CX1000

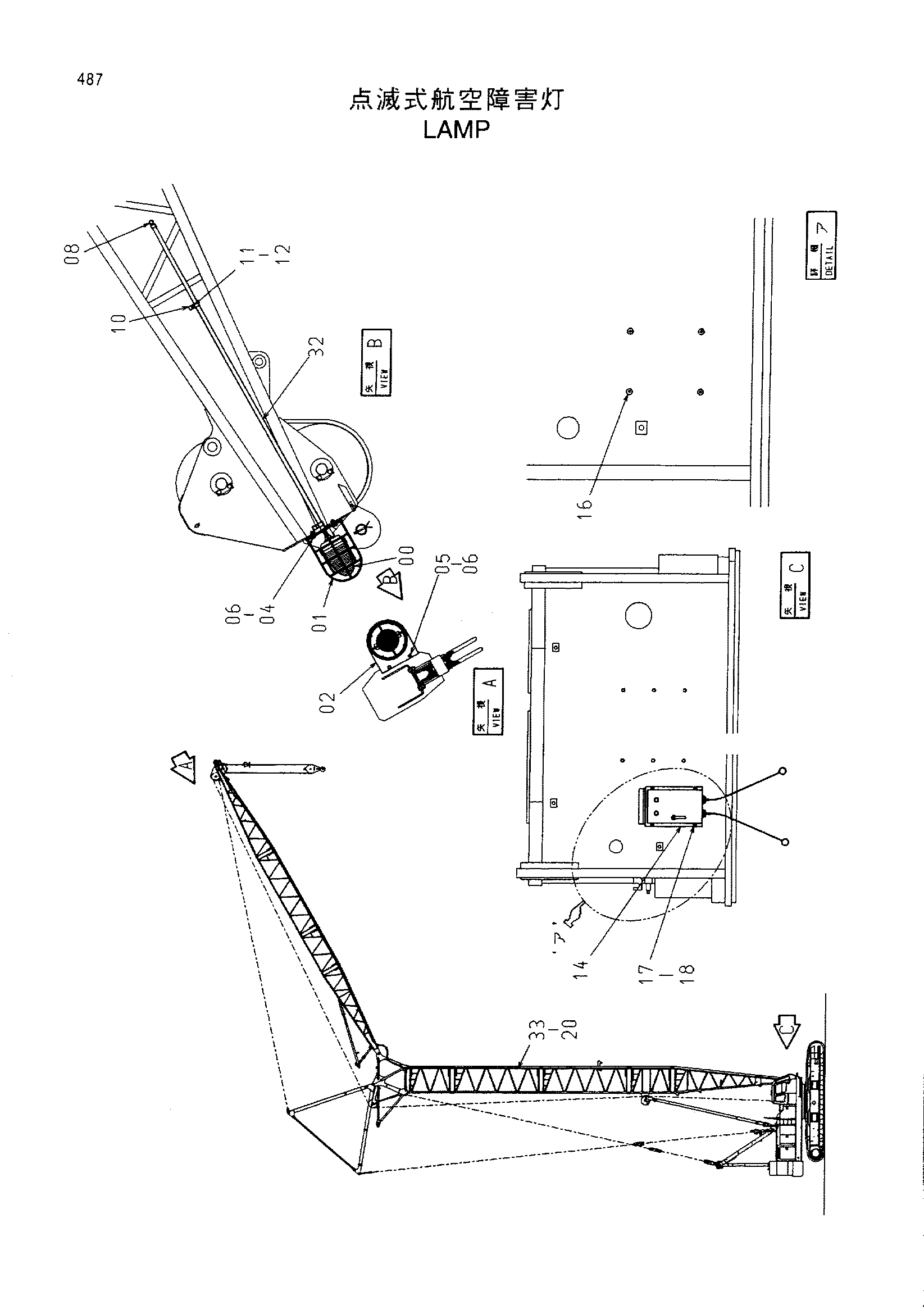

Заводская схема «Фонарь» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4046379 | Фонарь | 1 |
| 01 | 9724107 | Защитный кожух | 1 |
| 02 | 9709856 | Кронштейн | 1 |
| 04 | J901230 | Болт | 2 |
| 05 | J901235 | Болт | 2 |
| 06 | M660012 | U-образная гайка | 4 |
| 08 | 4012936 | Разъём | 1 |
| 10 | 4053595 | Хомут трубки | 2 |
| 11 | J901255 | Болт | 2 |
| 12 | M660012 | U-образная гайка | 2 |
| 14 | 4135757 | Фласхер | 1 |
| 16 | 4295237 | Седло винта | 4 |
| 17 | M430616 | Винт | 4 |
| 18 | A590906 | Пружинная шайба | 4 |
| 20 | 4055312 | Ленточный зажим | 45 |
| 32 | 9733618 | Трубка | 1 |
| 33 | 4245998 | Проводка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
