Поворот сигнализация устройство <1100> — HITACHI CX1000

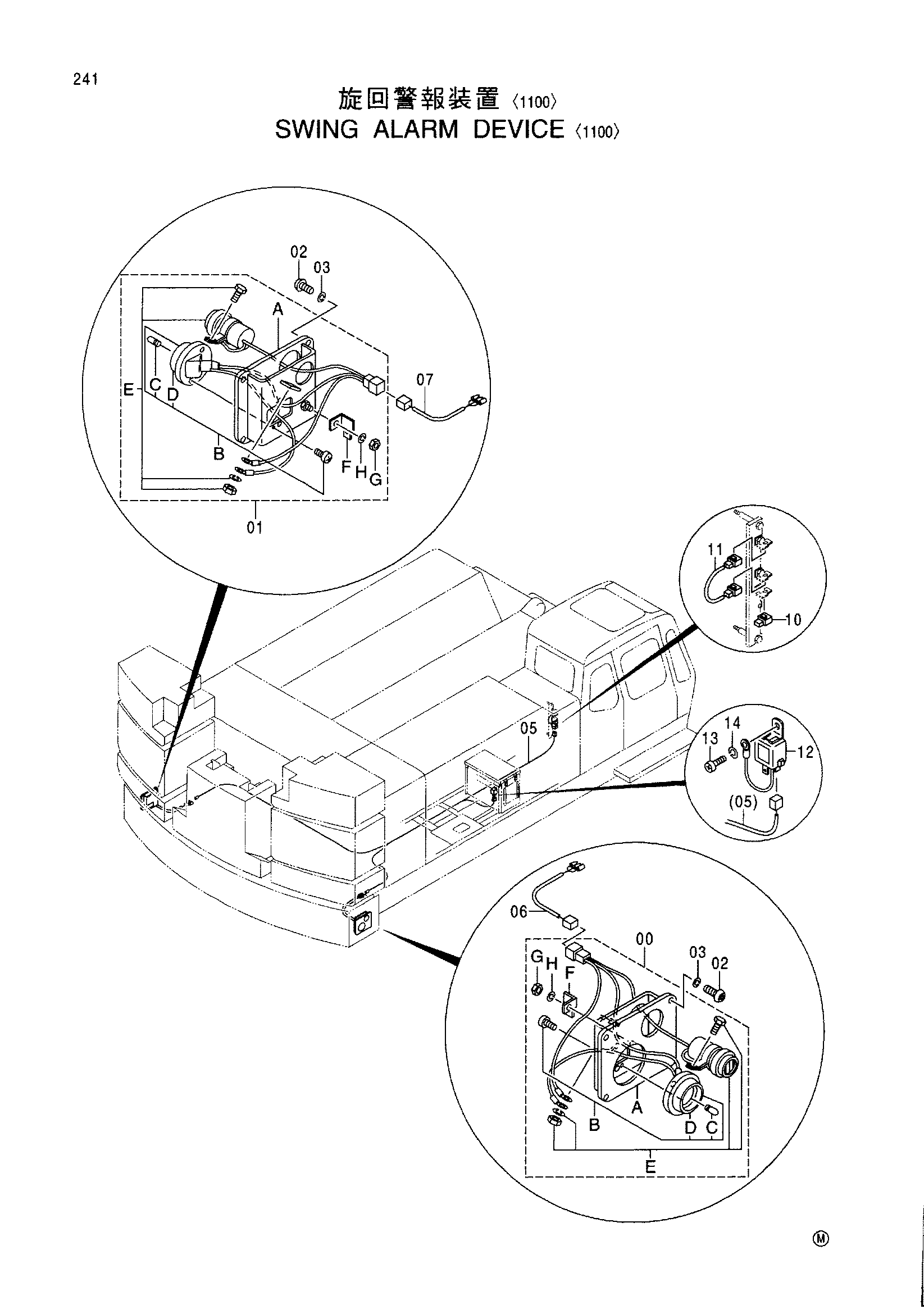

Заводская схема «Поворот сигнализация устройство <1100>» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036651 | Фонарь боковой в сборе | 1 |
| 00A | 8076482 | Панель R | 1 |
| 00B | 4123644 | Фонарь | 1 |
| 00C | 4174814 | Лампа | 1 |
| 00D | 4182178 | Рассеиватель | 1 |
| 00E | 4020830 | Зуммер | 1 |
| 00F | 4252767 | Кронштейн | 1 |
| 00G | M500605 | Гайка | 1 |
| 00H | A590906 | Пружинная шайба | 1 |
| 01 | 7036652 | Фонарь боковой в сборе | 1 |
| 01A | 8076483 | Панель L | 1 |
| 01B | 4123645 | Фонарь | 1 |
| 01C | 4174814 | Лампа | 1 |
| 01D | 4182178 | Рассеиватель | 1 |
| 01E | 4020830 | Зуммер | 1 |
| 01F | 4336874 | Кронштейн | 1 |
| 01G | M500605 | Гайка | 1 |
| 01H | A590906 | Пружинная шайба | 1 |
| 02 | 4389283 | Болт | 8 |
| 03 | A590912 | Пружинная шайба | 8 |
| 05 | 3087710 | Жгут проводов | 1 |
| 06 | 4421704 | Жгут проводов | 1 |
| 07 | 4421705 | Жгут проводов | 1 |
| 10 | 4382080 | Разъём | 1 |
| 11 | 4418187 | Жгут проводов | 1 |
| 12 | 4175981 | Фласхер | 1 |
| 13 | M430610 | Винт | 1 |
| 14 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
