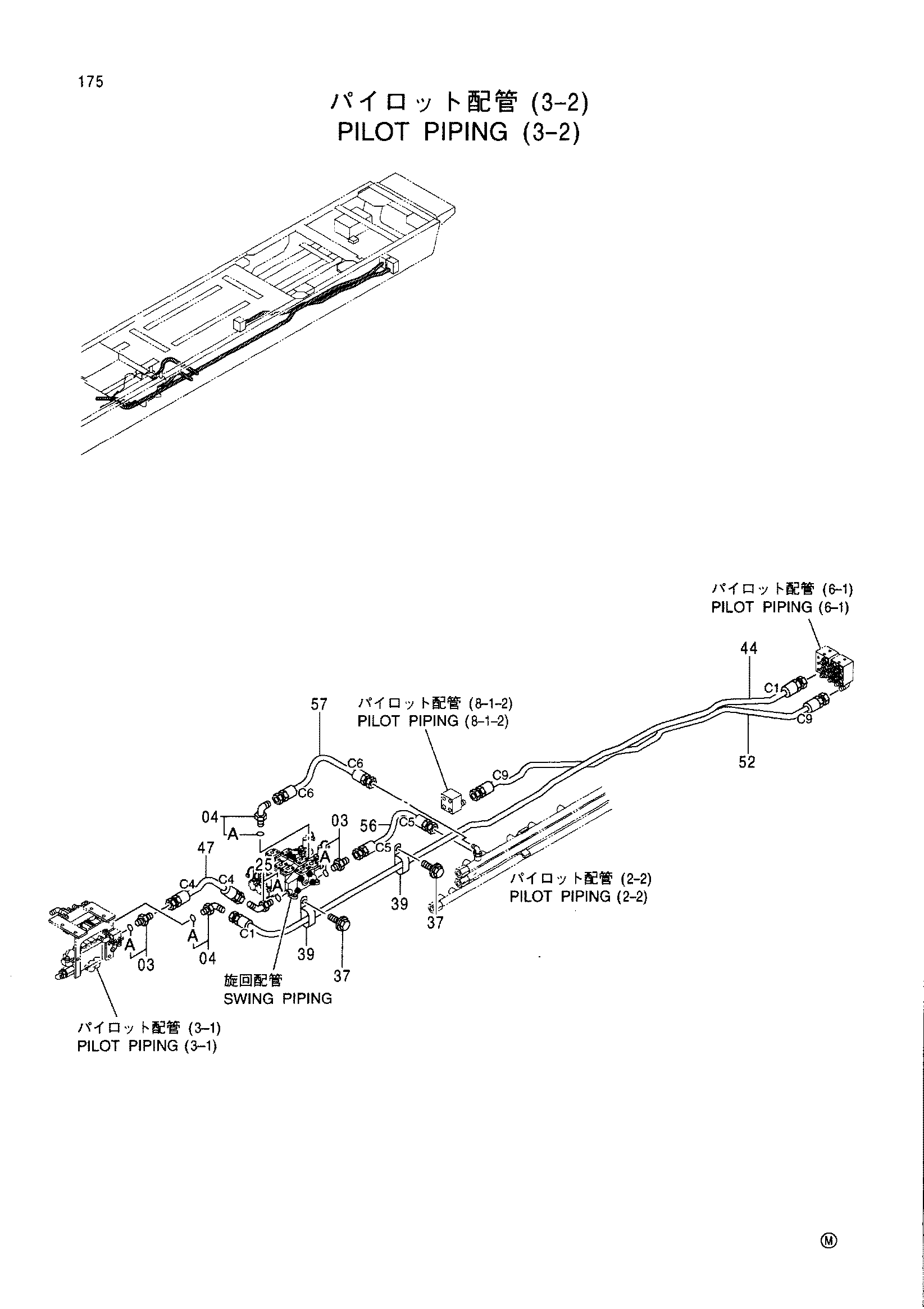

Пилотные гидролинии (3-2) — HITACHI CX1000
Заводская схема «Пилотные гидролинии (3-2)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4200467 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200472 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 37 | J011020 | Болт с шайбой | 2 |
| 39 | 4259817 | Зажим | 2 |
| 44 | 4383985 | Шланг (C1) | 1 |
| 47 | 4357773 | Шланг (C4) | 1 |
| 52 | 4391698 | Шланг (C9) | 1 |
| 56 | 4289364 | Шланг (C5) | 1 |
| 57 | 4383987 | Шланг (C6) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
