Радиатор — HITACHI CX1000

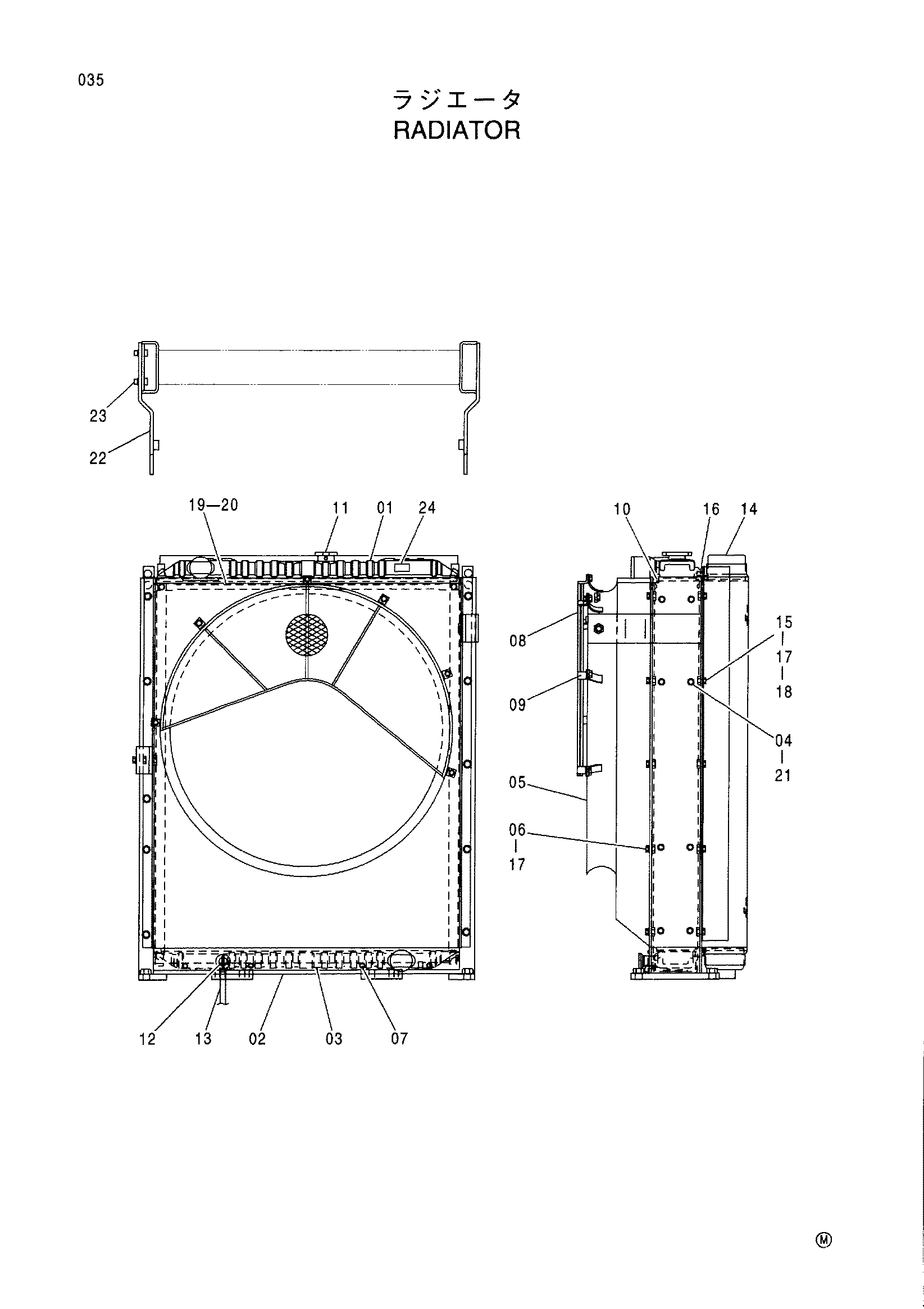

Заводская схема «Радиатор» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4388099 | Радиатор в сборе | 1 | |
| 01 | 4486654 | Коре радиатор | 1 |
| 02 | 4485156 | Рама | 1 |
| 03 | 4487056 | Манжета | 1 |
| 04 | 4371258 | Болт | 16 |
| 05 | 4487929 | Защита вентилятор | 1 |
| 06 | J901025 | Болт | 10 |
| 07 | 4487930 | Болт | 4 |
| 08 | 4487929 | Защита вентилятор | 1 |
| 09 | 4371258 | Болт | 2 |
| 10 | 4487932 | Манжета | 2 |
| 11 | 4343268 | Колпачок | 1 |
| 12 | 4148705 | Пробка дренажный | 1 |
| 13 | 4487952 | Шланг | 1 |
| 14 | 4486655 | Масляный радиатор | 1 |
| 15 | J901025 | Болт | 10 |
| 16 | 4487953 | Манжета | 2 |
| 17 | A590910 | Пружинная шайба | 20 |
| 18 | A590110 | Плоская шайба | 10 |
| 19 | 4484954 | Шток | 2 |
| 20 | 4371258 | Болт | 4 |
| 21 | 4280906 | Ринер | 4 |
| 22 | 4487956 | Пластина | 1 |
| 23 | 4487958 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
