Барабан (таглине) — HITACHI CX1000

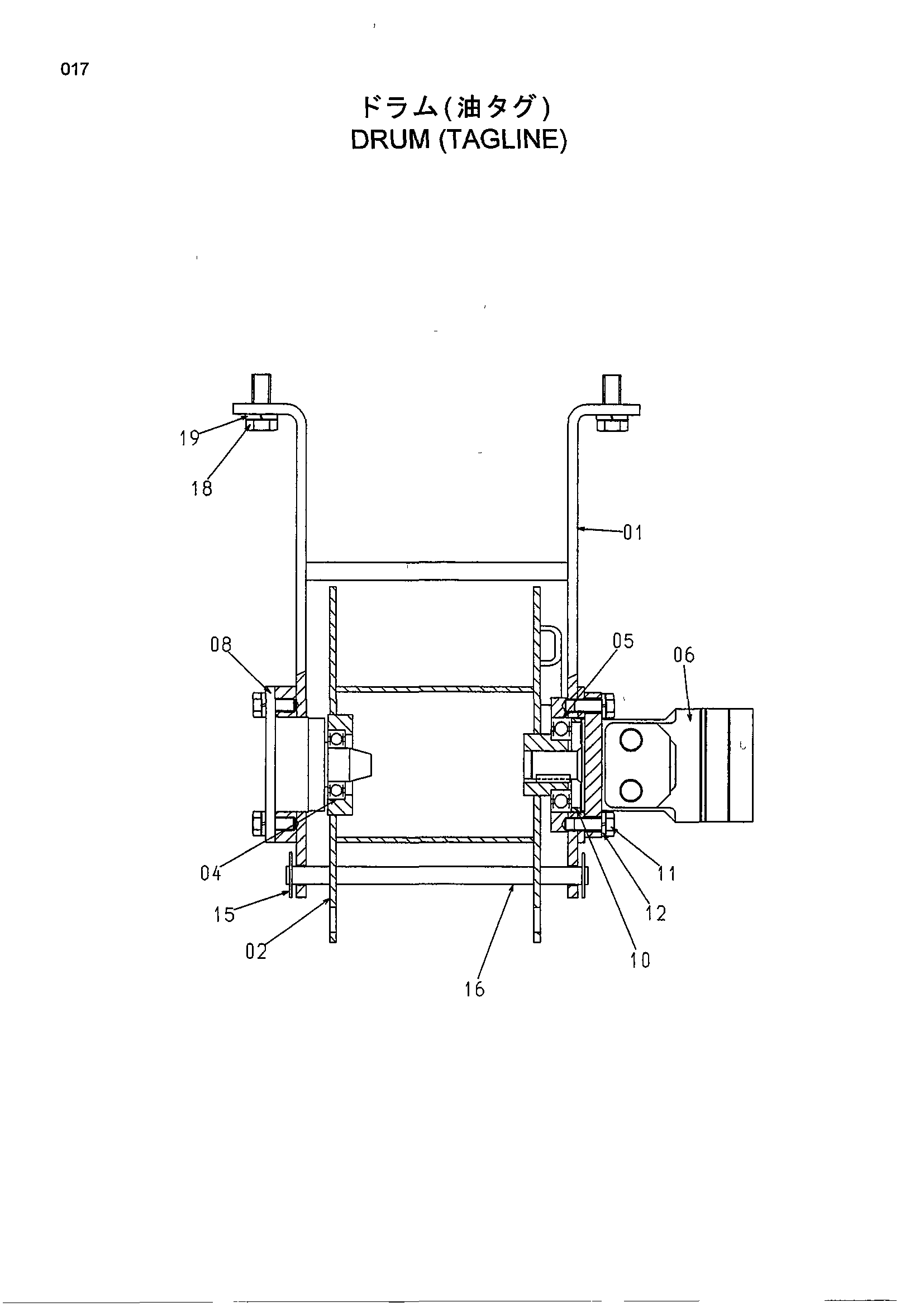

Заводская схема «Барабан (таглине)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7034347	Кронштейн	1
02	8064711	Барабан	1
04	950609	Шариковый подшипник	1
05	999737	Шариковый подшипник	1
06	4077195	Гидромотор	1
08	4360144	Мост	1
10	4066801	Проставка	1
11	J901228	Болт	6
12	A590912	Пружинная шайба	6
15	4022701	Стопорный палец	2
16	4307741	Палец	1
18	J901640	Болт	6
19	A590916	Пружинная шайба	6

Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
