Электрооборудование (2) — HITACHI CX1000

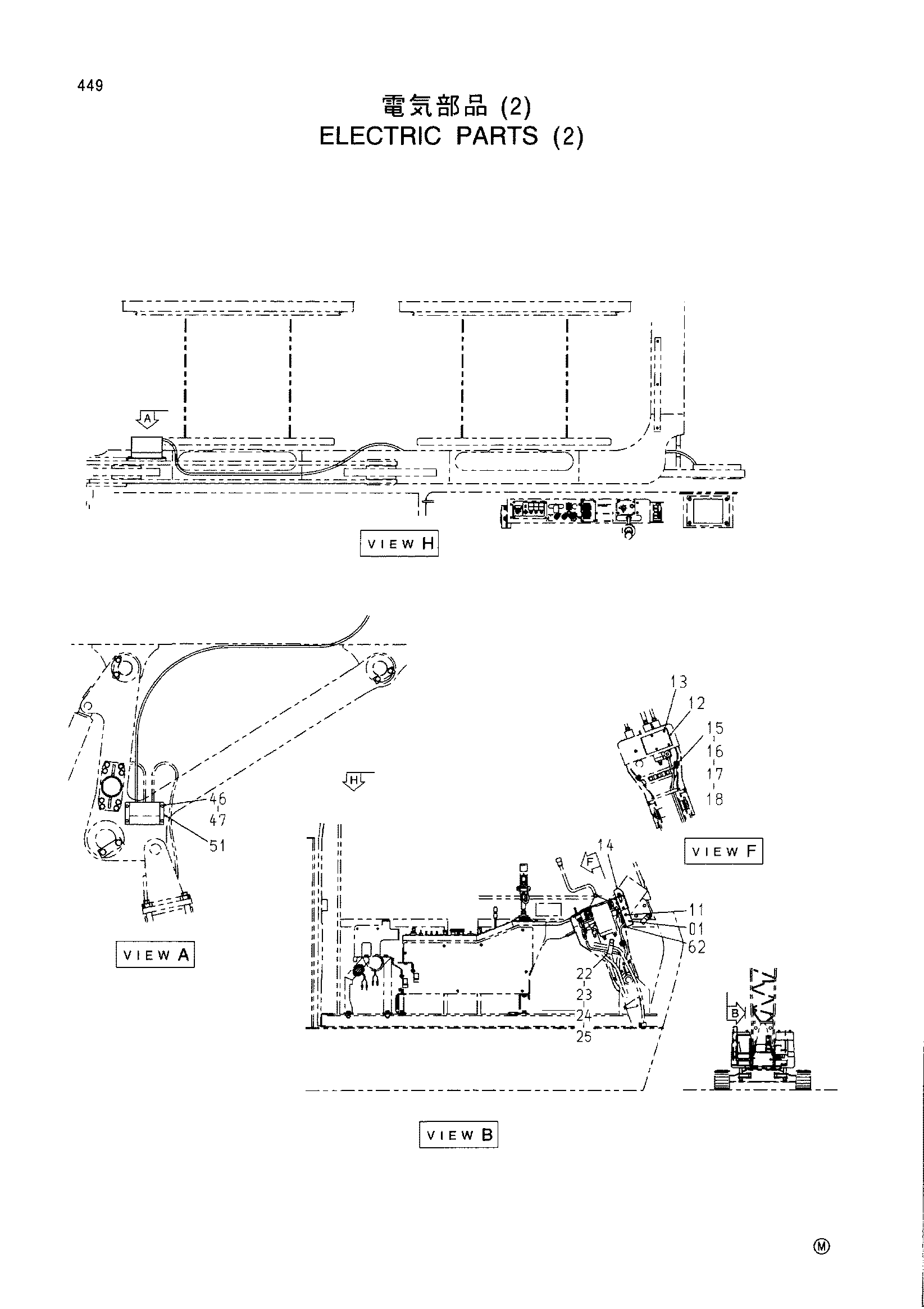

Заводская схема «Электрооборудование (2)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8069316 | Фонарь | 1 |
| 11 | J650510 | Винт | 6 |
| 12 | 4386774 | Кронштейн | 1 |
| 13 | J450614 | Винт с шайбой | 4 |
| 14 | 3072735 | Крышка | 1 |
| 15 | 4190261 | Зажим | 1 |
| 16 | J901020 | Болт | 1 |
| 17 | J950010 | Гайка | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 22 | 4259817 | Зажим | 1 |
| 23 | J901020 | Болт | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 25 | J950010 | Гайка | 1 |
| 46 | J900812 | Болт | 4 |
| 47 | A590908 | Пружинная шайба | 4 |
| 51 | 4388748 | Короб клемма | 1 |
| 62 | 4207698 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
