Каталог запчастей HITACHI
Башенный кран ропес — HITACHI CX1000

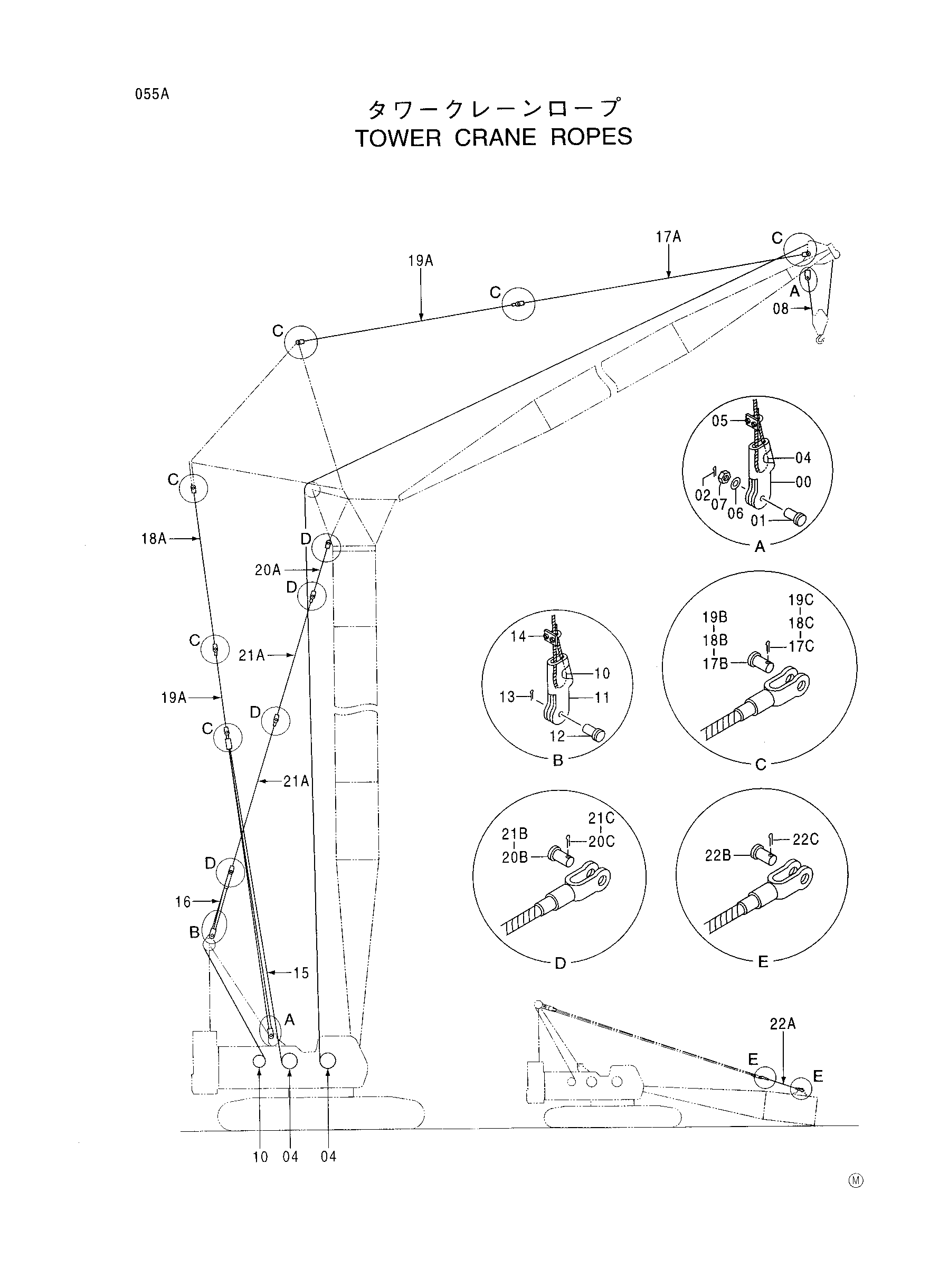

Заводская схема «Башенный кран ропес» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2011693 | Разъём канат | 2 |
| 01 | 4387083 | Палец | 2 |
| 02 | A766063 | Шплинт | 2 |
| 04 | 4097430 | Ведге | 4 |
| 05 | 94-2909 | Зажим провод | 2 |
| 06 | 4114408 | Шайба | 2 |
| 07 | 4137247 | Корончатая гайка | 2 |
| 08 | 4370381 | Канат провод | 1 |
| 10 | 43125 | Ведге | 2 |
| 11 | 34217 | Разъём канат | 1 |
| 12 | 4368906 | Палец | 1 |
| 13 | A768063 | Шплинт | 1 |
| 14 | 94-2907 | Зажим канат | 1 |
| 15 | 4240876 | Канат провод | 1 |
| 16 | 4370399 | Канат провод | 1 |
| 17A- | 9162464 | Канат подвесной 13.75M | 2 |
| 17A | 8069634 | Канат подвесной | 1 |
| 17B | 4062839 | Палец | 1 |
| 17C | A761000 | Шплинт | 1 |
| 18A- | 9088240 | Канат подвесной 12.5M | 2 |
| 18A | 8045405 | Канат подвесной | 1 |
| 18B | 4062839 | Палец | 2 |
| 18C | A761000 | Шплинт | 2 |
| 19A- | 9053896 | Канат подвесной 3M | 8 |
| 19A | 8024699 | Канат подвесной | 1 |
| 19B | 4062839 | Палец | 1 |
| 19C | A761000 | Шплинт | 1 |
| 19A- | 9053897 | Канат подвесной 6M | 4 |
| 19A | 8024700 | Канат подвесной | 1 |
| 19B | 4062839 | Палец | 1 |
| 19C | A761000 | Шплинт | 1 |
| 19A- | 9053898 | Канат подвесной 9M | 6 |
| 19A | 8024701 | Канат подвесной | 1 |
| 19B | 4062839 | Палец | 1 |
| 19C | A761000 | Шплинт | 1 |
| 20A- | 9162463 | Канат подвесной 17.8M | 2 |
| 20A | 8069633 | Канат подвесной | 1 |
| 20B | 4371842 | Палец | 2 |
| 20C | A761001 | Шплинт | 2 |
| 21A- | 9162886 | Канат подвесной 3M | 4 |
| 21A | 8066427 | Канат подвесной | 1 |
| 21B | 4371842 | Палец | 1 |
| 21C | A761001 | Шплинт | 1 |
| 21A- | 9162887 | Канат подвесной 6M | 2 |
| 21A | 8066428 | Канат подвесной | 1 |
| 21B | 4371842 | Палец | 1 |
| 21C | A761001 | Шплинт | 1 |
| 21A- | 9162888 | Канат подвесной 9M | 2 |
| 21A | 8066430 | Канат подвесной | 1 |
| 21B | 4371842 | Палец | 1 |
| 21C | A761001 | Шплинт | 1 |
| 22A- | 9089630 | Канат подвесной 2.42M | 1 |
| 22A | 8020984 | Канат подвесной | 1 |
| 22B | 431756 | Палец | 1 |
| 22C | A761080 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
