Воике сигнализация устройство <1000> — HITACHI CX1000

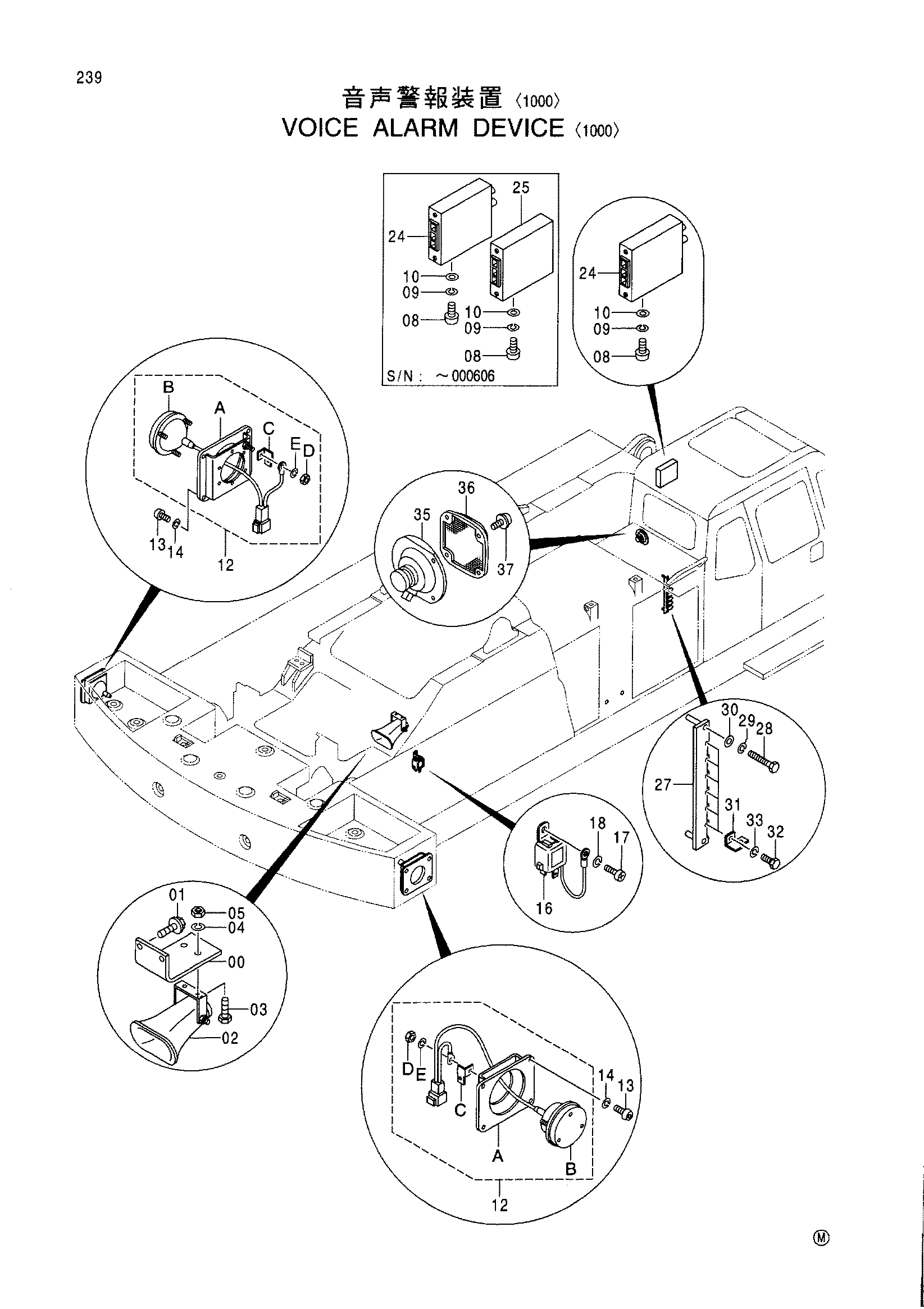

Заводская схема «Воике сигнализация устройство <1000>» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389946 | Кронштейн | 1 |
| 01 | J011230 | Болт с шайбой | 2 |
| 02 | 4164270 замена: 4470519 | Динамик | 1 |
| 02 | 4470519 | Динамик | 1 |
| 03 | J900820 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | M500807 | Гайка | 2 |
| 08 | J850816 замена: J850816 | Винт | 8 |
| 08 | J850816 | Винт | 4 |
| 09 | J251008 замена: J251008 | Пружинная шайба | 8 |
| 09 | J251008 | Пружинная шайба | 4 |
| 10 | J250008 замена: J250008 | Плоская шайба | 8 |
| 10 | J250008 | Плоская шайба | 4 |
| 12 | 7035958 | Фонарь боковой в сборе | 2 |
| 12A | 8075090 | Крышка | 1 |
| 12B | 4020829 | Фонарь | 1 |
| 12C | 4336874 | Кронштейн | 1 |
| 12D | M500605 | Гайка | 1 |
| 12E | A590906 | Пружинная шайба | 1 |
| 13 | 4327727 | Болт | 8 |
| 14 | A590906 | Пружинная шайба | 8 |
| 16 | 4175981 | Фласхер | 1 |
| 17 | M430610 | Винт | 1 |
| 18 | A590906 | Пружинная шайба | 1 |
| 24 | 4386631 замена: 4465376 | Блок | 1 |
| 24 | 4386631 замена: 2047942 | Блок | 1 |
| 24 | 4465376 | Блок | 1 |
| 25 | 4403684 | Блок | 1 |
| 27 | 9748726 | Кронштейн | 1 |
| 28 | J900660 | Болт | 2 |
| 29 | A590906 | Пружинная шайба | 2 |
| 30 | A590106 | Плоская шайба | 2 |
| 31 | 4252767 | Кронштейн | 5 |
| 32 | J900610 | Болт | 5 |
| 33 | A590906 | Пружинная шайба | 5 |
| 35 | 4361302 | Динамик | 1 |
| 36 | 4364504 | Спеакер решётка | 1 |
| 37 | J680414 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
