Станкхион (нижний стрела) — HITACHI CX1000

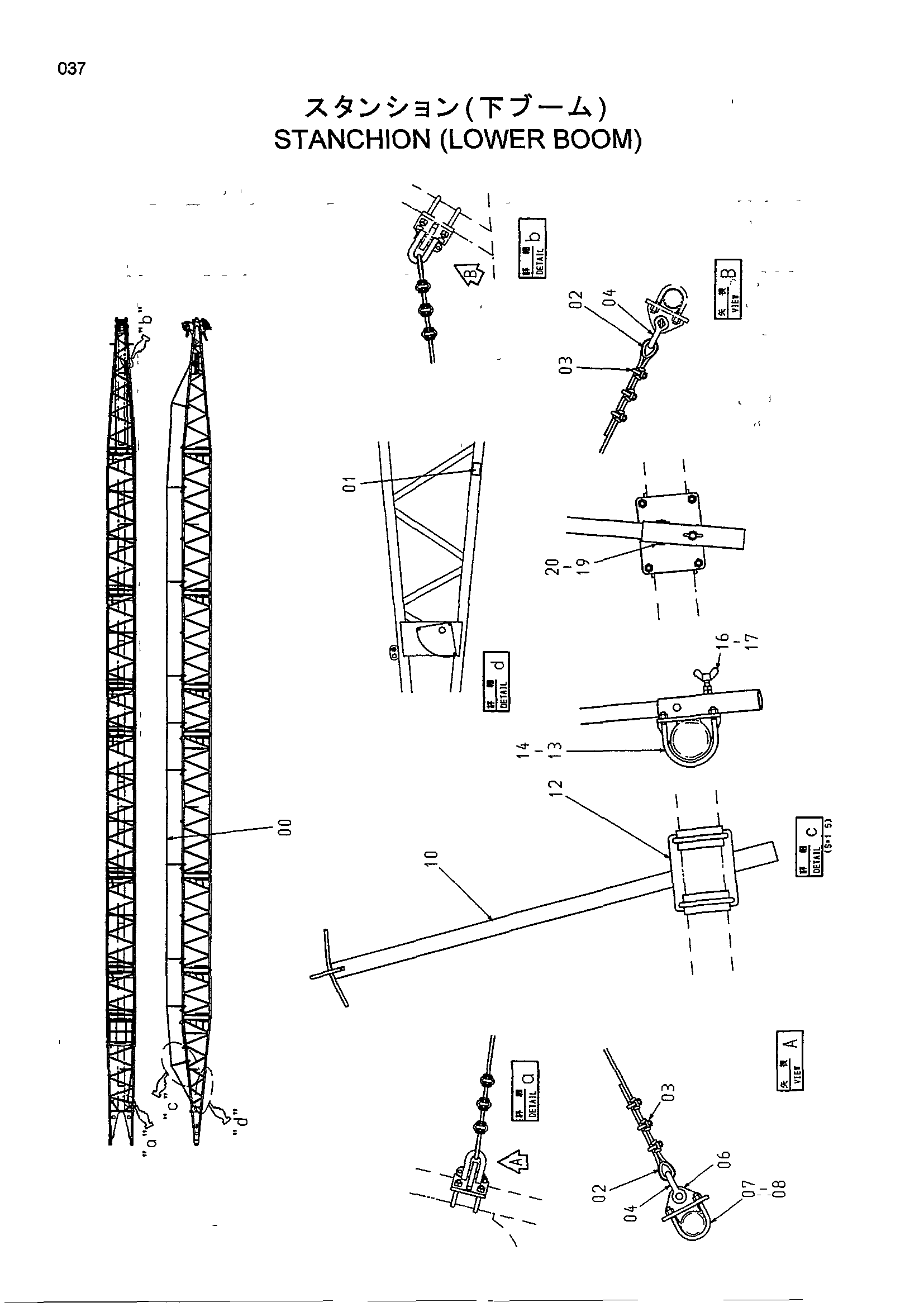

Заводская схема «Станкхион (нижний стрела)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4404231 | Информационная табличка | 1 |
| 02 | 94-4002 | Тхимбле | 2 |
| 03 | 94-2901 | Зажим канат | 6 |
| 04 | 4048481 | Серьга | 2 |
| 06 | 9738065 | Кронштейн | 1 |
| 07 | 4259353 | U-образный болт | 2 |
| 08 | M660010 | U-образная гайка | 4 |
| 10 | 9750680 | Павл | 1 |
| 12 | 8070919 | Кронштейн | 1 |
| 13 | 9748949 | U-образный болт | 2 |
| 14 | M660012 | U-образная гайка | 4 |
| 16 | M361240 | Болт винг | 1 |
| 17 | J950012 | Гайка | 1 |
| 19 | 4391713 | Палец | 1 |
| 20 | 4022699 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
