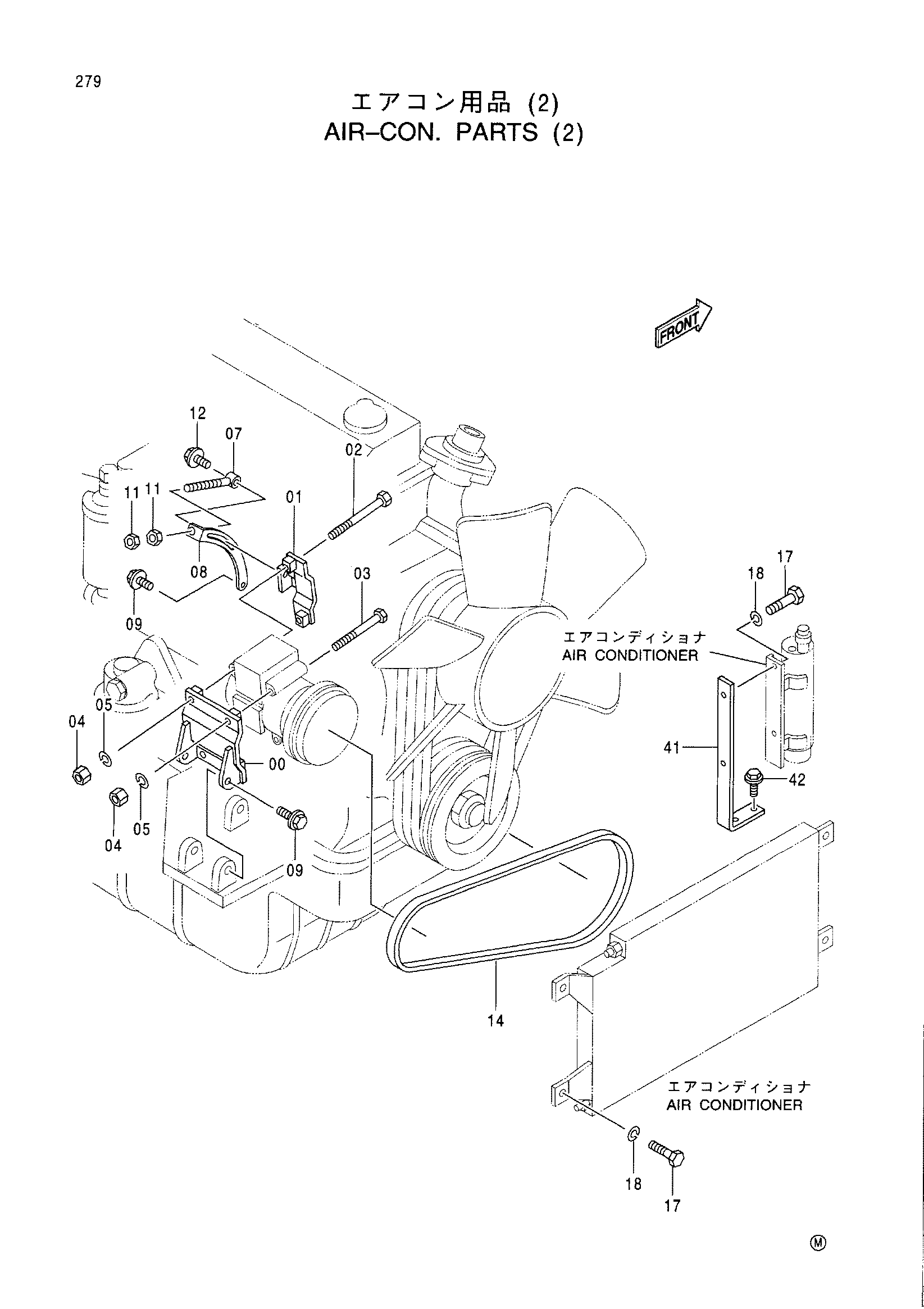

Кондиционер. детали (2) — HITACHI CX1000
Заводская схема «Кондиционер. детали (2)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082745 | Кронштейн | 1 |
| 01 | 8082746 | Кронштейн | 1 |
| 02 | J900805 | Болт | 2 |
| 03 | J900801 | Болт | 2 |
| 04 | M500807 | Гайка | 4 |
| 05 | A590908 | Пружинная шайба | 4 |
| 07 | 9756077 | Болт регулировочный | 1 |
| 08 | 4448078 | Стойка | 1 |
| 09 | J021035 | Болт с шайбой | 3 |
| 11 | J952010 | Гайка | 2 |
| 12 | J011050 | Болт с шайбой | 1 |
| 14 | 4343976 | Ремень V | 1 |
| 17 | J900816 | Болт | 6 |
| 18 | A590908 | Пружинная шайба | 6 |
| 41 | 4403407 | Бракект | 1 |
| 42 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
