Барабан радиатор (дополнительный. подъёмный механизм) — HITACHI CX1000

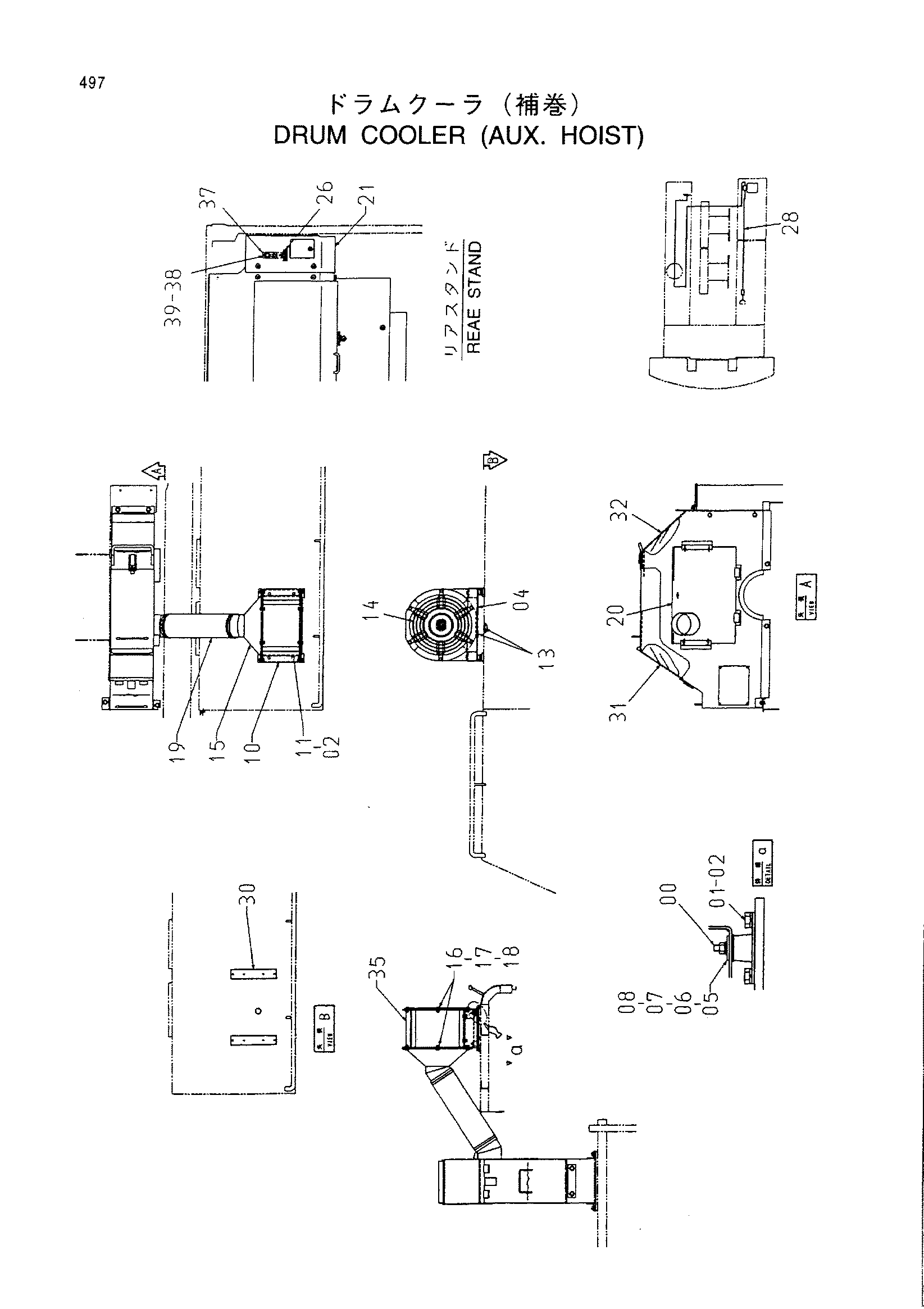

Заводская схема «Барабан радиатор (дополнительный. подъёмный механизм)» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4393992 | Резиновая подушка | 4 |
| 01 | J901016 | Болт | 8 |
| 02 | A590910 | Пружинная шайба | 12 |
| 04 | 8061791 | Кронштейн | 1 |
| 05 | J217083 | Шайба | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | M500807 | Гайка | 4 |
| 10 | 4345626 | Крышка | 2 |
| 11 | J901020 | Болт | 4 |
| 13 | 4177587 | Резиновая прокладка | 2 |
| 14 | 8072689 | Защита вентилятор | 1 |
| 15 | 8072306 | Воздуховод | 1 |
| 16 | J901025 | Болт | 12 |
| 17 | J950010 | Гайка | 12 |
| 18 | A590910 | Пружинная шайба | 12 |
| 19 | 4401829 | Воздуховод | 1 |
| 20 | 8072337 | Крышка | 1 |
| 21 | 7036588 | Крышка | 1 |
| 26 | 4345632 | Информационная табличка | 1 |
| 28 | 4401918 | Жгут проводов | 1 |
| 30 | 4400580 | Седло винта | 2 |
| 31 | 4402024 | Крышка | 1 |
| 32 | 4402025 | Крышка | 1 |
| 35 | 4343937 | Вентилятор | 1 |
| 37 | 4044949 | Защитный кожух | 1 |
| 38 | J850308 | Винт | 2 |
| 39 | J251003 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
