Интермедиате подвеска детали — HITACHI CX1000

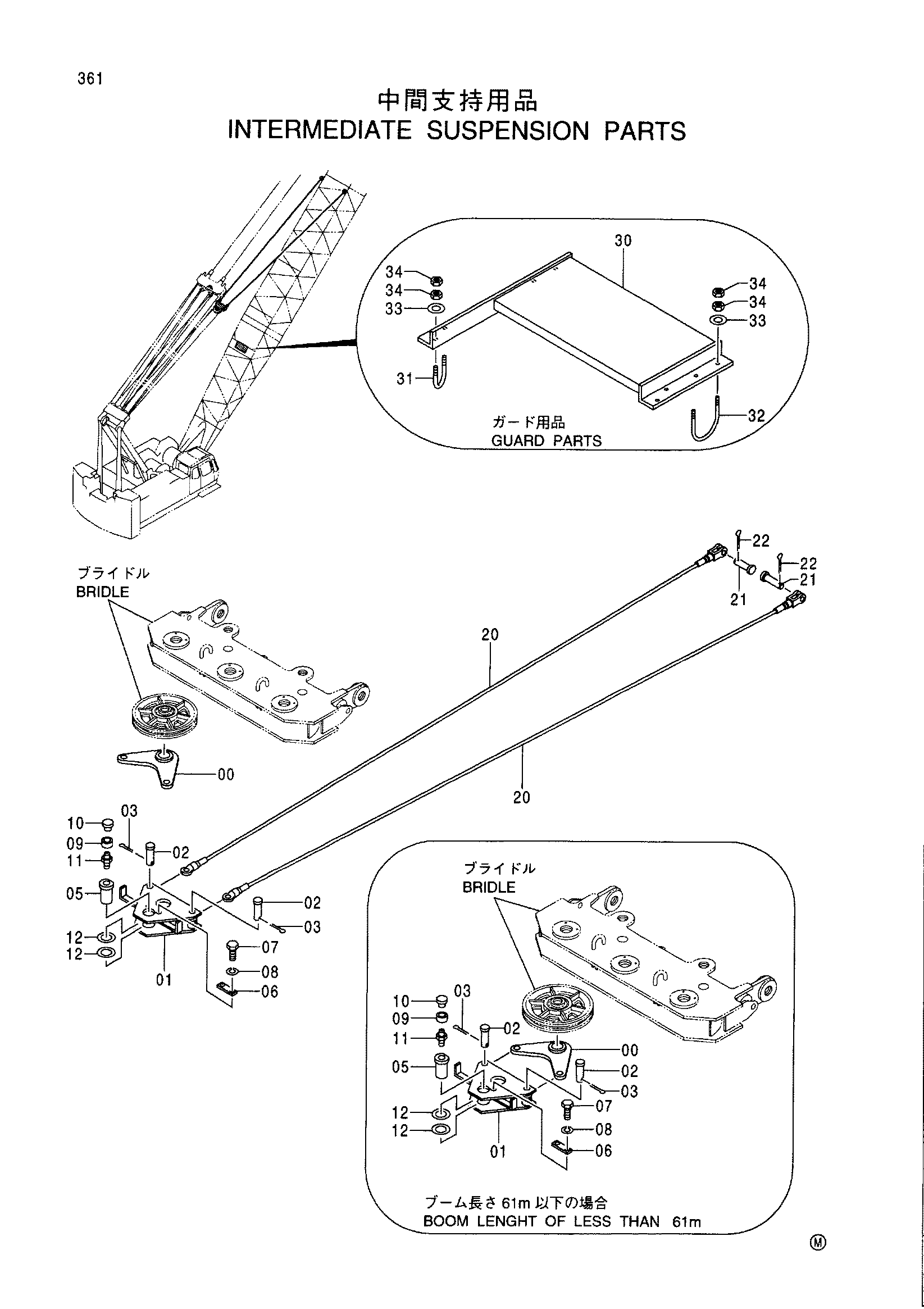

Заводская схема «Интермедиате подвеска детали» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8043512 | Тяга | 1 |
| 01 | 7020389 | Подвес | 1 |
| 02 | 4090001 | Палец | 2 |
| 03 | A768063 | Шплинт | 2 |
| 05 | 4231997 | Палец | 1 |
| 06 | 4135186 | Пластина | 1 |
| 07 | J901225 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | 4130686 | Втулка | 1 |
| 10 | J75481 | Пресс-маслёнка | 1 |
| 11 | 4105912 | Колпачок | 1 |
| 12 | 442617 | Проставка | 2 |
| 20 | 8070639 | Канат подвесной | 2 |
| 21 | 4169879 | Палец | 2 |
| 22 | A768056 | Шплинт | 2 |
| 30 | 8071221 | Защитный кожух | 1 |
| 31 | 4397113 | U-образный болт | 2 |
| 32 | 4227301 | U-образный болт | 2 |
| 33 | J217083 | Шайба | 8 |
| 34 | J950010 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
