Гидролинии хода — HITACHI CX1000

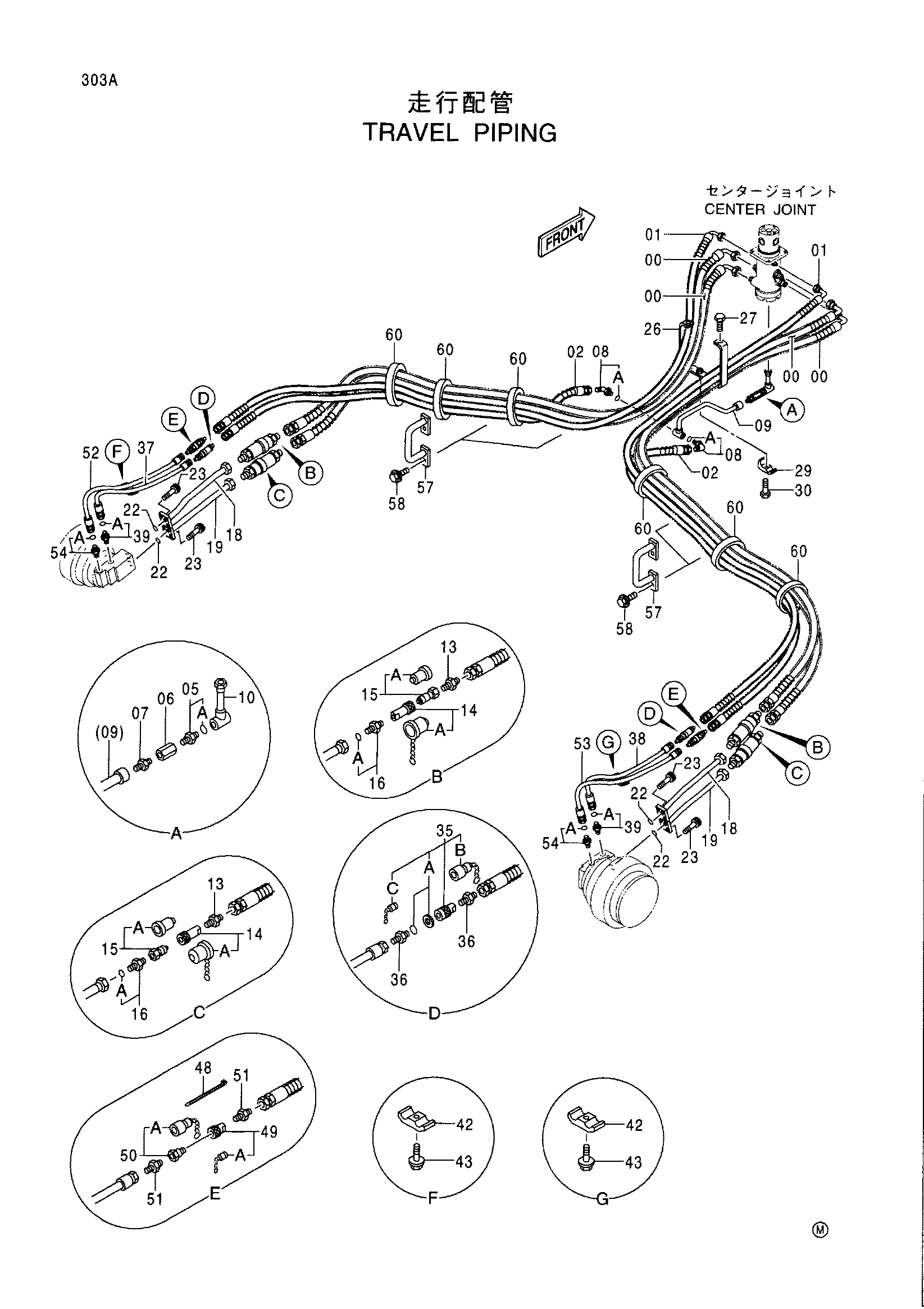

Заводская схема «Гидролинии хода» для HITACHI CX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4456565	Шланг	4
01	4456567	Шланг	2
02	4456572	Шланг	2
05	4371030	Адаптер	1
05A	4509180	Уплотнительное кольцо	1
06	9034570	Обратный клапан	1
07	94-1303	Адаптер	1
08	4037760	Угловой штуцер	2
08A	4506418	Уплотнительное кольцо	1
09	8084514	Трубка	1
10	9750229	Трубка	1
13	4371042	Адаптер	4
14	4141056	Самоуплотняющееся соединение	4
14A	4141798	Колпачок	1
15	4141057	Самоуплотняющееся соединение	4
15A	4141799	Колпачок	1
16	4371043	Адаптер	4
16A	4506429	Уплотнительное кольцо	1
18	9756824	Трубка	2
19	9756825	Трубка	2
22	A811035	Уплотнительное кольцо	4
23	M341236	Болт с внутренним шестигранником	16
26	9756818	Кронштейн	1
27	J011245	Болт с шайбой	2
29	4190125	Хомут трубки	1
30	J011260	Болт с шайбой	1
35	4054613	Клапан быстрый	2
35A	4311296	Уплотнение в сборе	1
35B	4330194	Пылезащитный колпачок	1
35C	4330195	Пробка	1
36	94-1303	Адаптер	4
37	9730706	Трубка	1
38	9730707	Трубка	1
39	4042032	Адаптер	2
39A	4506418	Уплотнительное кольцо	1
42	4202559	Хомут трубки	2
43	J021045	Болт с шайбой	2
48	4044883	Хомут	8
49	4022907	Самоуплотняющееся соединение	2
49A	4072595	Колпачок	1
50	4022908	Самоуплотняющееся соединение	2
50A	4072596	Колпачок	1
51	94-1302	Адаптер	4
52	9730704	Трубка	1
53	9730705	Трубка	1
54	4042031	Адаптер	2
54A	4509180	Уплотнительное кольцо	1
57	9756820	Направляющая шланг	4
58	J011225	Болт с шайбой	8
60	4077322	Лента	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
