Электрооборудование (1) — HITACHI CS125

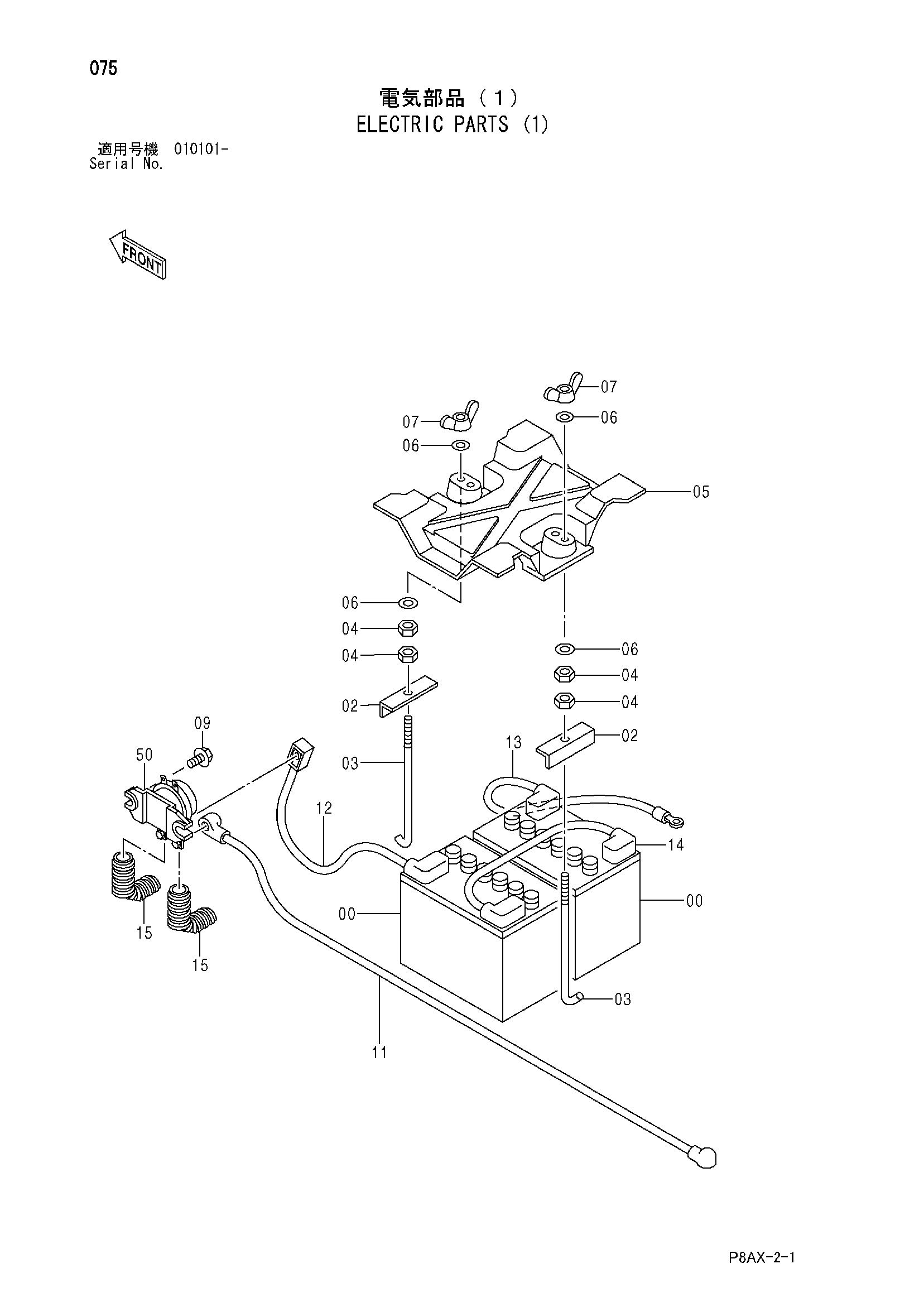

Заводская схема «Электрооборудование (1)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424974 | Аккумулятор | 2 |
| 02 | 424977 | Опора | 2 |
| 03 | 425023 | Болт крюк | 2 |
| 04 | 947863 | Гайка | 4 |
| 05 | 425022 | Крышка аккумулятор | 1 |
| 06 | 947324 | Плоская шайба | 4 |
| 07 | 582001 | Гайка винг | 2 |
| 09 | 947631 | Болт с шайбой | 2 |
| 11 | 425270 | Жгут проводов | 1 |
| 12 | 425271 | Жгут проводов | 1 |
| 13 | 425272 | Жгут проводов | 1 |
| 14 | 425021 | Жгут проводов | 1 |
| 15 | 425277 | Трубка корругатед | 2 |
| 50 | 424681 | Реле аккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
