Детали пола — HITACHI CS125

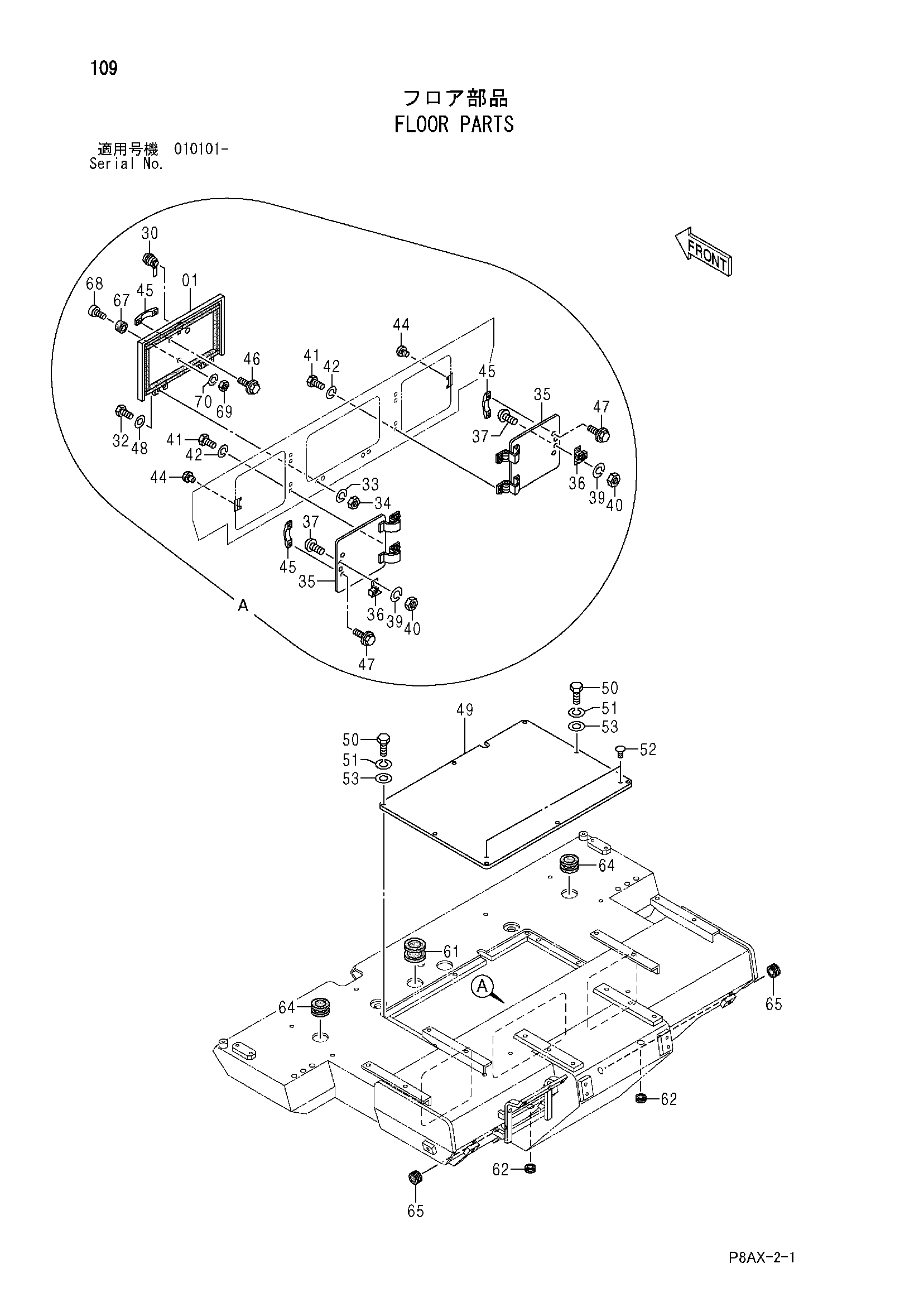

Заводская схема «Детали пола» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 425334 | Крышка | 1 |
| 30 | 425026 | Замок | 1 |
| 32 | 947680 | Болт | 4 |
| 33 | 606020 | Пружинная шайба | 4 |
| 34 | 947854 | Гайка | 4 |
| 35 | 425358 | Крышка | 2 |
| 36 | 947236 | Защёлка | 2 |
| 37 | 439001 | Винт | 4 |
| 39 | 947885 | Пружинная шайба | 4 |
| 40 | 947852 | Гайка | 4 |
| 41 | 947609 | Болт | 8 |
| 42 | 947886 | Пружинная шайба | 8 |
| 44 | 425118 | Резиновая подушка | 4 |
| 45 | 425120 | Рукоятка | 3 |
| 46 | 947606 | Болт с шайбой | 2 |
| 47 | 947608 | Болт с шайбой | 4 |
| 48 | 947327 | Плоская шайба | 4 |
| 49 | 425359 | Крышка | 1 |
| 50 | 947682 | Болт | 8 |
| 51 | 947887 | Пружинная шайба | 8 |
| 52 | 424996 | Зажим | 2 |
| 53 | 947324 | Плоская шайба | 8 |
| 61 | 425017 | Резиновая втулка | 1 |
| 62 | 425061 | Резиновая втулка | 2 |
| 64 | 424960 | Резиновая втулка | 2 |
| 65 | 424989 | Резиновая втулка | 2 |
| 67 | 425151 | Резиновая подушка | 1 |
| 68 | 425075 | Винт | 1 |
| 69 | 947851 | Гайка | 1 |
| 70 | 947884 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
