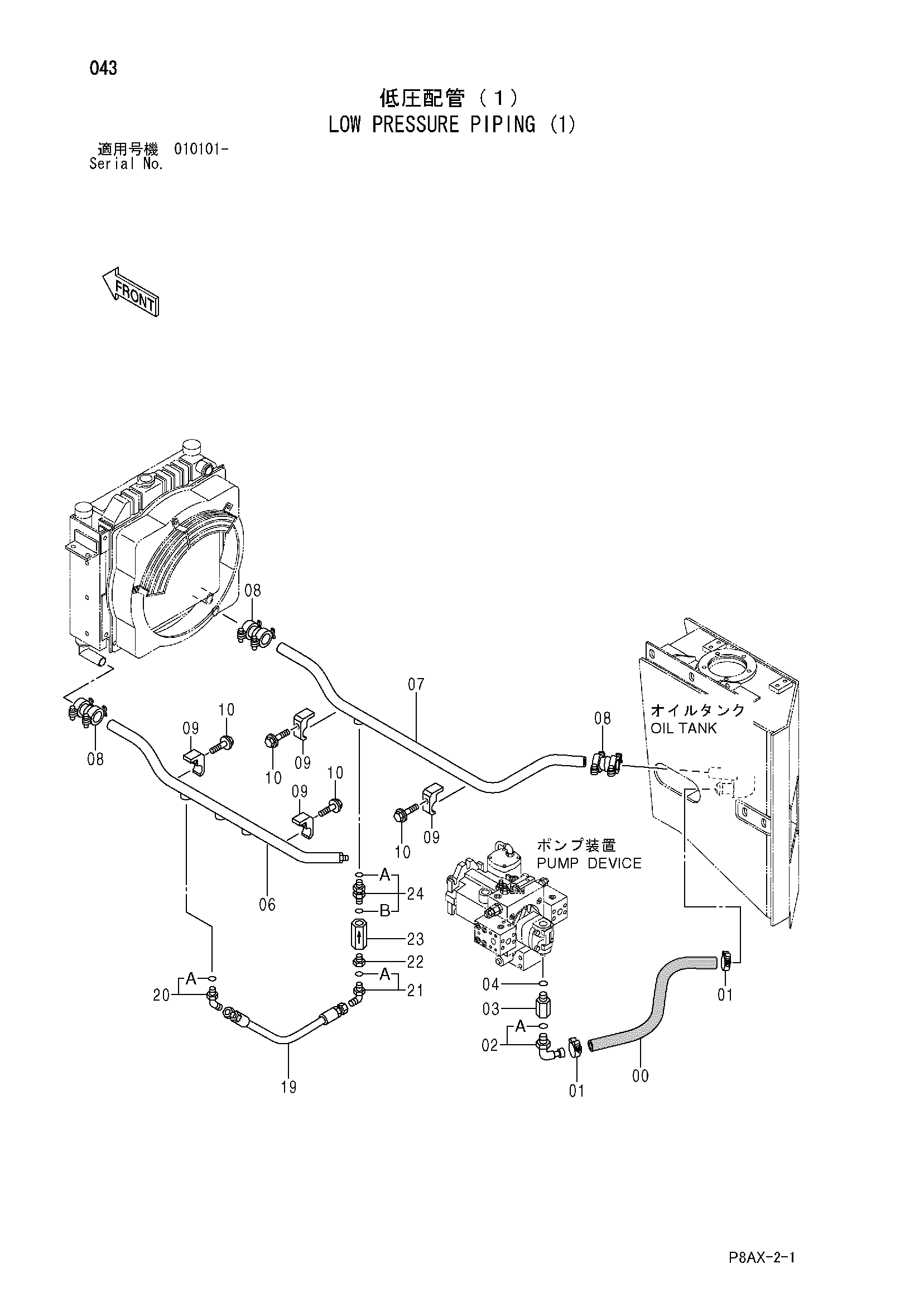

Нижний давление трубопроводы (1) — HITACHI CS125
Заводская схема «Нижний давление трубопроводы (1)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425195 | Резиновый шланг | 1 |
| 01 | 313035 | Хомут шланга | 2 |
| 02 | 424988 | Угловой штуцер | 1 |
| 02A | 424168 | Уплотнительное кольцо | 1 |
| 03 | 424913 | Адаптер | 1 |
| 04 | 424168 | Уплотнительное кольцо | 1 |
| 06 | 425328 | Трубка | 1 |
| 07 | 425329 | Трубка | 1 |
| 08 | 424926 | Муфта | 3 |
| 09 | 424942 | Хомут трубки | 4 |
| 10 | 500033 | Болт с шайбой | 4 |
| 19 | 425176 | Шланг | 1 |
| 20 | 424939 | Угловой штуцер | 1 |
| 20A | 947520 | Уплотнительное кольцо | 1 |
| 21 | 424050 | Угловой штуцер | 1 |
| 21A | 947520 | Уплотнительное кольцо | 1 |
| 22 | 424980 | Переходник S | 1 |
| 23 | 425108 | Клапан | 1 |
| 24 | 424998 | Адаптер | 1 |
| 24A | 947520 | Уплотнительное кольцо | 1 |
| 24B | 424168 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
