Трубопроводы рулевого управления — HITACHI CS125

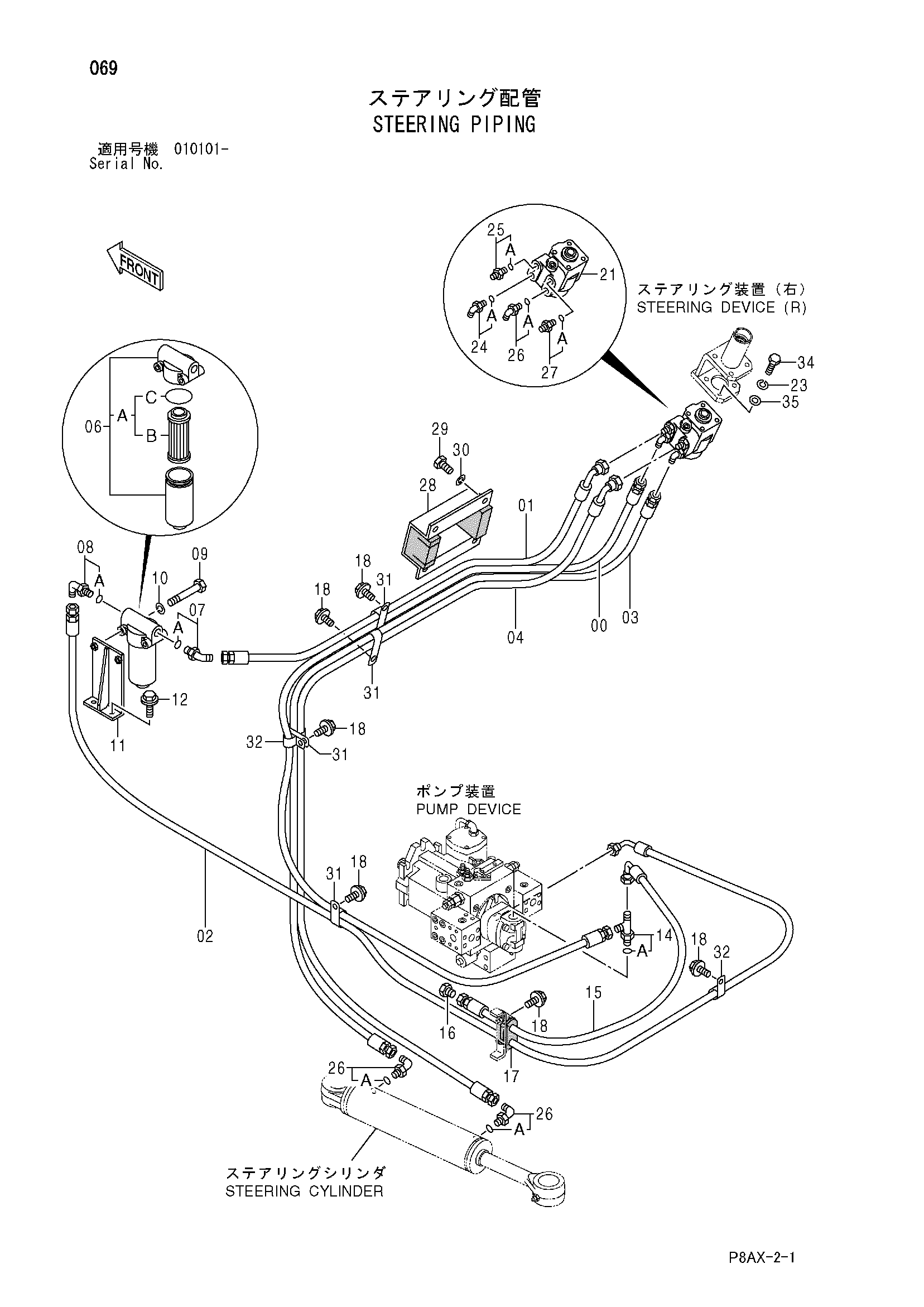

Заводская схема «Трубопроводы рулевого управления» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425011 | Шланг | 1 |
| 01 | 425005 | Шланг | 1 |
| 02 | 424973 | Шланг | 1 |
| 03 | 425001 | Шланг | 1 |
| 04 | 425215 | Шланг | 1 |
| 06 | 424951 | Масляный фильтр | 1 |
| 06A | 424961 | Элемент масляный | 1 |
| 06B | 424952 | Фильтрующий элемент | 1 |
| 06C | 434739 | Уплотнительное кольцо | 1 |
| 07 | 424956 | Угловой штуцер | 1 |
| 07A | 430623 | Уплотнительное кольцо | 1 |
| 08 | 424937 | Угловой штуцер | 1 |
| 08A | 430623 | Уплотнительное кольцо | 1 |
| 09 | 947639 | Болт | 2 |
| 10 | 947887 | Пружинная шайба | 2 |
| 11 | 425364 | Кронштейн | 1 |
| 12 | 500051 | Болт с шайбой | 2 |
| 14 | 424965 | Тройник | 1 |
| 14A | 430623 | Уплотнительное кольцо | 1 |
| 15 | 425007 | Шланг | 1 |
| 16 | 424674 | Пробка | 1 |
| 17 | 424642 | Втулка | 1 |
| 18 | 500048 | Болт с шайбой | 6 |
| 21 | 425127 | Клапан рулевого управления | 1 |
| 23 | 604028 | Пружинная шайба | 4 |
| 24 | 424966 | Угловой штуцер | 1 |
| 24A | 947519 | Уплотнительное кольцо | 1 |
| 25 | 424967 | Адаптер | 1 |
| 25A | 947519 | Уплотнительное кольцо | 1 |
| 26 | 424935 | Угловой штуцер | 3 |
| 26A | 947519 | Уплотнительное кольцо | 1 |
| 27 | 424076 | Адаптер | 1 |
| 27A | 947519 | Уплотнительное кольцо | 1 |
| 28 | 425375 | Крышка | 1 |
| 29 | 947682 | Болт | 4 |
| 30 | 947887 | Пружинная шайба | 4 |
| 31 | 424945 | Зажим | 4 |
| 32 | 424948 | Зажим | 2 |
| 34 | 424912 | Болт | 4 |
| 35 | 947324 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
