Гидромотор — HITACHI CS125

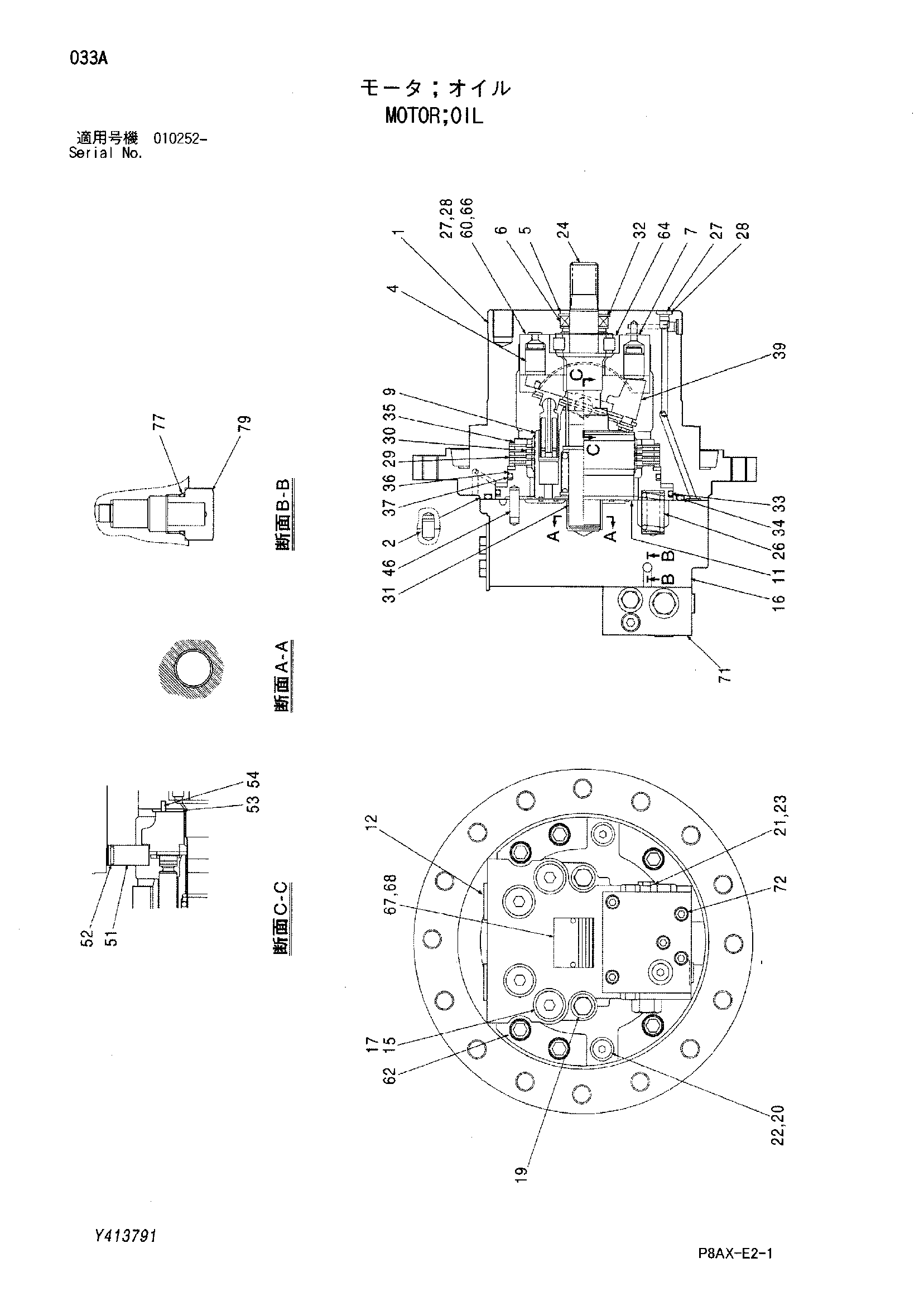

Заводская схема «Гидромотор» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	426124-01	Гидромотор	1
2	813822	Палец	2
4	425129-02	Поршень	2
5	151016	Стопорное кольцо	1
6	425129-04	Масляное уплотнение	1
7	438601	Уплотнительное кольцо	7
9	425129-05	Блок гидроцилиндра	1
11	425129-06	Пластина клапан	1
12	426124-02	Пробка	2
15	425463-31	Пробка	4
17	430623	Уплотнительное кольцо	4
19	425129-10	Пробка	2
20	425463-74	Пробка	2
21	426124-03	Пробка	1
22	438402	Уплотнительное кольцо	2
23	438599	Уплотнительное кольцо	1
24	425129-11	Вал	1
26	425129-12	Пружина	8
27	425463-46	Пробка	7
28	425129-13	Уплотнительное кольцо	7
29	425129-14	Пластина	4
30	425129-15	Пластина	3
31	425129-16	Подшипник	1
32	150012	Стопорное кольцо	1
33	438605	Уплотнительное кольцо	1
34	438607	Уплотнительное кольцо	1
35	425129-17	Ограничитель	1
36	425129-18	Поршень	1
37	438603	Уплотнительное кольцо	1
39	425129-19	Пластина	1
46	425129-20	Палец	2
51	425129-21	Ролик	2
52	446266	Уплотнительное кольцо	2
53	425129-22	Подшипник	2
54	425129-23	Пружинный штифт	2
60	425129-24	Держатель	1
62	425129-25	Винт	6
64	425129-26	Роликовый подшипник	1
66	425129-27	Болт	4
68	425463-54	Приводной винт	2
71	425129-31	Челночный клапан	1
72	425129-28	Болт с внутренним шестигранником	4
77	425463-52	Уплотнительное кольцо	1
79	425129-29	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
