Поворотный группа — HITACHI CS125

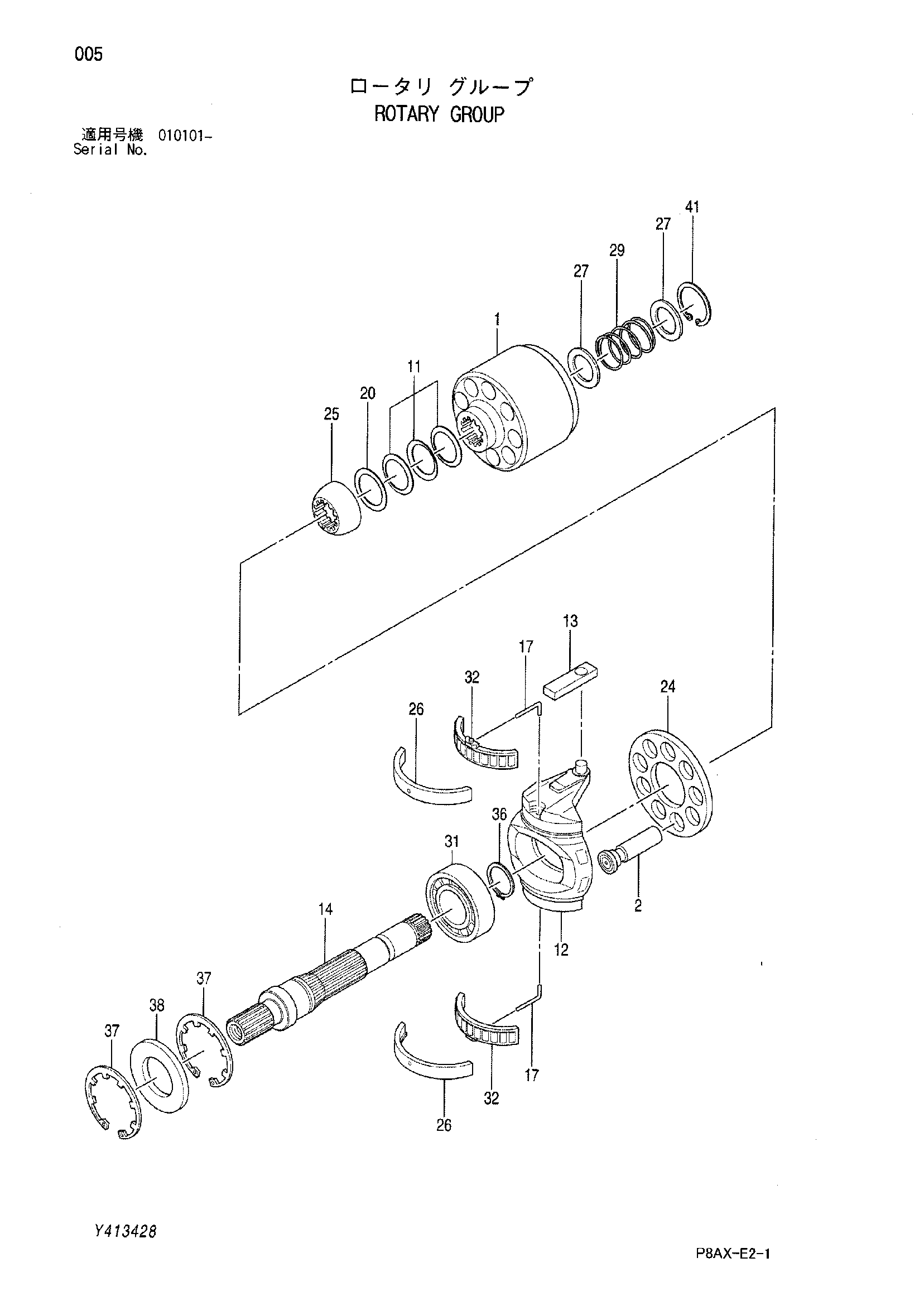

Заводская схема «Поворотный группа» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425122-02 | Поворотный группа | 1 | |
| 1 | 425122-03 | Блок гидроцилиндра | 1 |
| 2 | 425122-04 | Поршень | 9 |
| 11 | 425122-05 | Тарельчатая пружина | 1 |
| 12 | 425122-06 | Подвес | 1 |
| 13 | 425122-07 | Направляющая | 1 |
| 14 | 425122-08 | Вал | 1 |
| 17 | 425122-09 | Палец | 2 |
| 20 | 425122-10 | Регулировочная шайба 1.2 | 1 |
| 20 | 425122-11 | Регулировочная шайба 1.0 | 1 |
| 20 | 425122-12 | Регулировочная шайба 0.8 | 1 |
| 20 | 425122-13 | Регулировочная шайба 0.6 | 1 |
| 24 | 425122-14 | Фиксатор | 1 |
| 25 | 425122-15 | Направляющая | 1 |
| 26 | 425122-16 | Линер бееринг | 1 |
| 27 | 425122-17 | Регулировочная шайба | 2 |
| 29 | 425122-18 | Пружина | 1 |
| 31 | 425122-19 | Подшипник | 1 |
| 32 | 425122-20 | Подшипник | 1 |
| 36 | 150015 | Стопорное кольцо | 1 |
| 37 | 425122-21 | Стопорное кольцо | 2 |
| 38 | 425122-22 | Масляное уплотнение | 1 |
| 41 | 151014 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
