Управление двигателем — HITACHI CS125

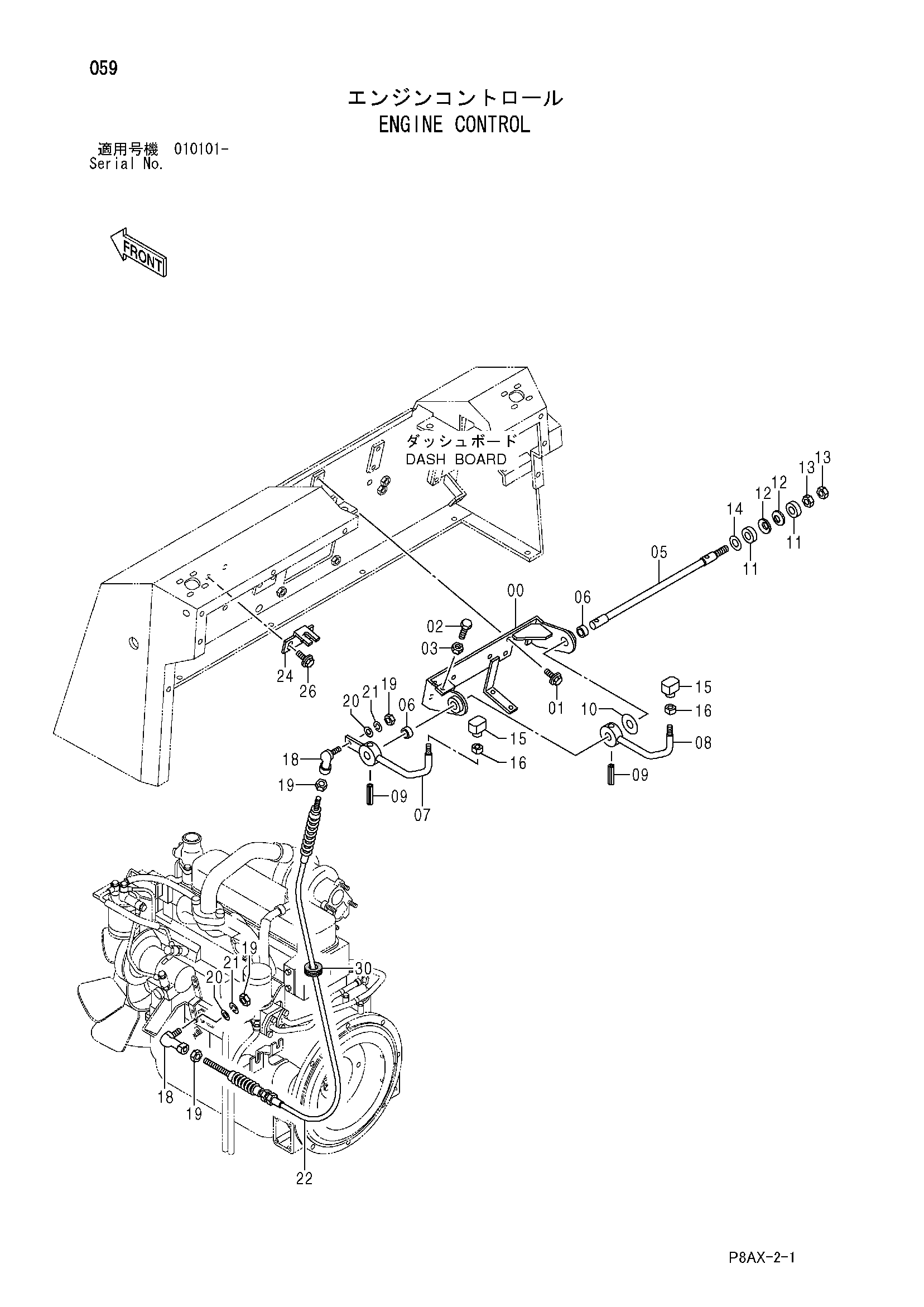

Заводская схема «Управление двигателем» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425374 | Кронштейн | 1 |
| 01 | 500048 | Болт с шайбой | 4 |
| 02 | 947633 | Болт | 1 |
| 03 | 947863 | Гайка | 1 |
| 05 | 425166 | Вал | 1 |
| 06 | 425216 | Втулка | 2 |
| 07 | 425371 | Рычаг | 1 |
| 08 | 425372 | Рычаг | 1 |
| 09 | 629043 | Пружинный штифт | 2 |
| 10 | 425218 | Дисковый фрикционный | 1 |
| 11 | 821128 | Шайба | 2 |
| 12 | 425217 | Пружина диск | 2 |
| 13 | 947857 | Гайка | 2 |
| 14 | 425233 | Дисковый фрикционный | 1 |
| 15 | 424737 | Рукоятка | 2 |
| 16 | 425113 | Гайка | 2 |
| 18 | 424923 | Шарнир | 2 |
| 19 | 947852 | Гайка | 4 |
| 20 | 947321 | Плоская шайба | 2 |
| 21 | 947885 | Пружинная шайба | 2 |
| 22 | 425109 | Трос управления | 1 |
| 24 | 425248 | Кронштейн | 1 |
| 26 | 947621 | Болт с шайбой | 2 |
| 30 | 424986 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
