Челночный клапан — HITACHI CS125

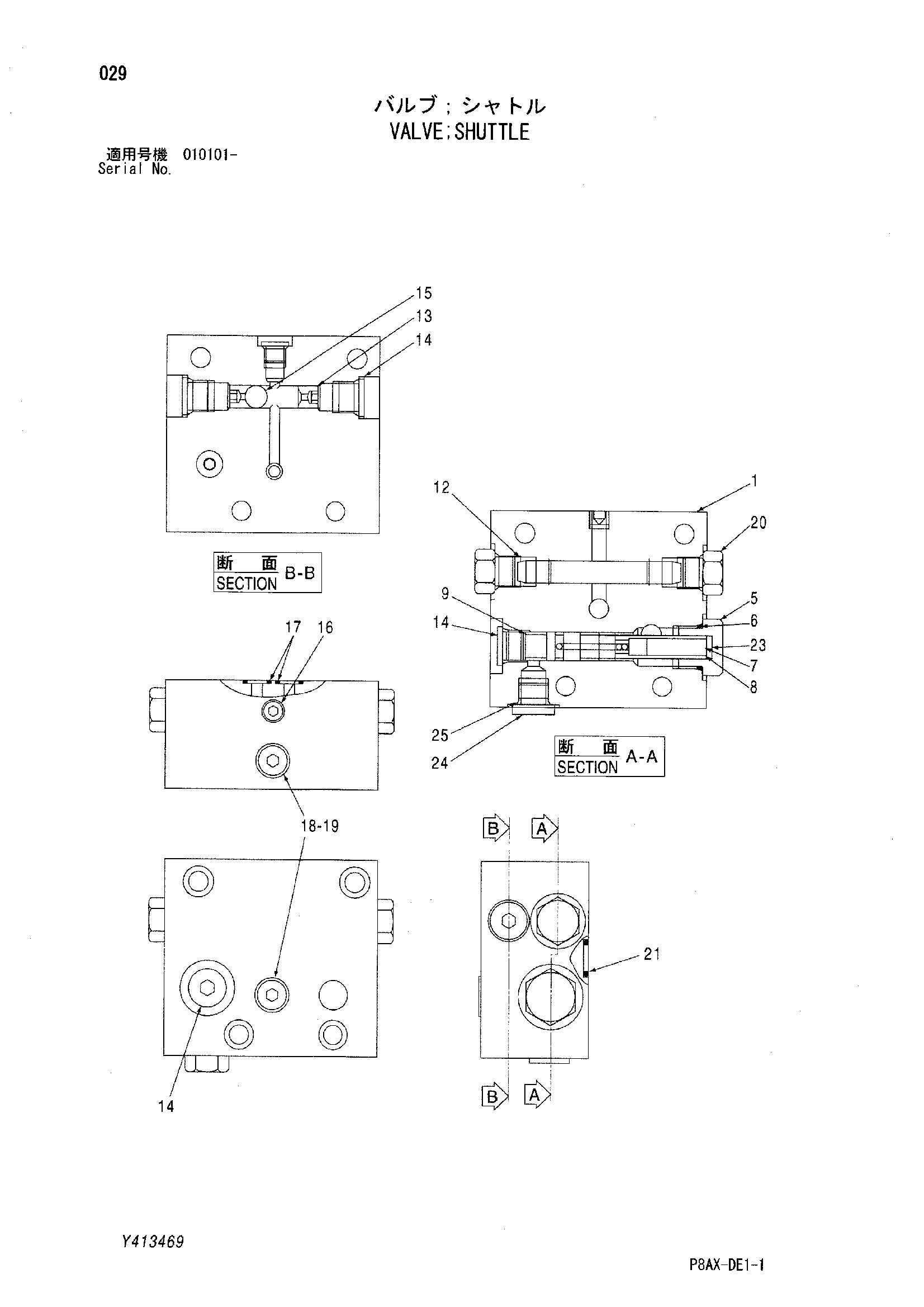

Заводская схема «Челночный клапан» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425129-31 | Челночный клапан | 1 | |
| 1 | 425129-32 | Корпус | 1 |
| 5 | 425129-33 | Пробка | 1 |
| 6 | 425129-34 | Уплотнительное кольцо | 1 |
| 7 | 425129-35 | Неедле | 1 |
| 8 | 425129-36 | Пружина | 1 |
| 9 | 425129-37 | Золотник | 1 |
| 12 | 425129-38 | Золотник | 1 |
| 13 | 425129-39 | Пробка | 2 |
| 14 | 425129-40 | Пробка | 4 |
| 15 | 425129-41 | Шарик | 1 |
| 16 | 425856-30 | Пробка | 1 |
| 17 | 438600 | Уплотнительное кольцо | 2 |
| 18 | 425463-46 | Пробка | 2 |
| 19 | 425129-13 | Уплотнительное кольцо | 2 |
| 20 | 425129-10 | Пробка | 2 |
| 21 | 438602 | Уплотнительное кольцо | 4 |
| 23 | 425129-42 | Проставка | 1 |
| 24 | 425463-74 | Пробка | 1 |
| 25 | 438402 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
