Задний трубопроводы — HITACHI CS125

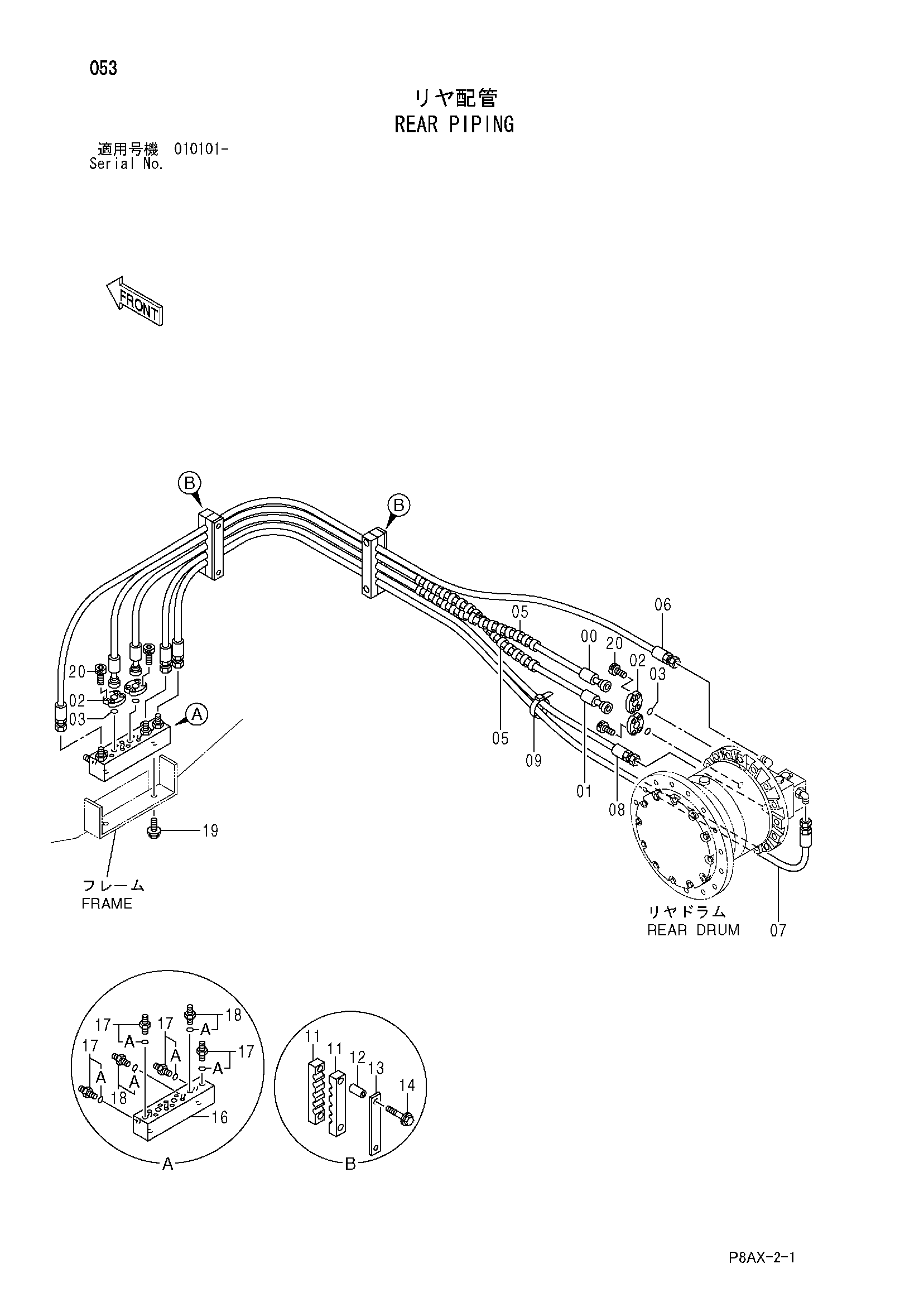

Заводская схема «Задний трубопроводы» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425140 | Шланг | 1 |
| 01 | 425141 | Шланг | 1 |
| 02 | 438316 | Разъёмный фланец | 8 |
| 03 | 813443 | Уплотнительное кольцо | 4 |
| 05 | 439969 | Защитный кожух | 2 |
| 06 | 425142 | Шланг | 1 |
| 07 | 425143 | Шланг | 1 |
| 08 | 424979 | Шланг | 1 |
| 09 | 424646 | Ленточный зажим | 1 |
| 11 | 425157 | Хомут | 4 |
| 12 | 425155 | Проставка | 4 |
| 13 | 425156 | Пластина | 2 |
| 14 | 500149 | Болт с шайбой | 4 |
| 16 | 425079 | Коллектор | 1 |
| 17 | 424075 | Адаптер | 4 |
| 17A | 438402 | Уплотнительное кольцо | 1 |
| 18 | 424962 | Адаптер | 2 |
| 18A | 430623 | Уплотнительное кольцо | 1 |
| 19 | 500193 | Болт с шайбой | 2 |
| 20 | 947805 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
