Гате блокировка — HITACHI CS125

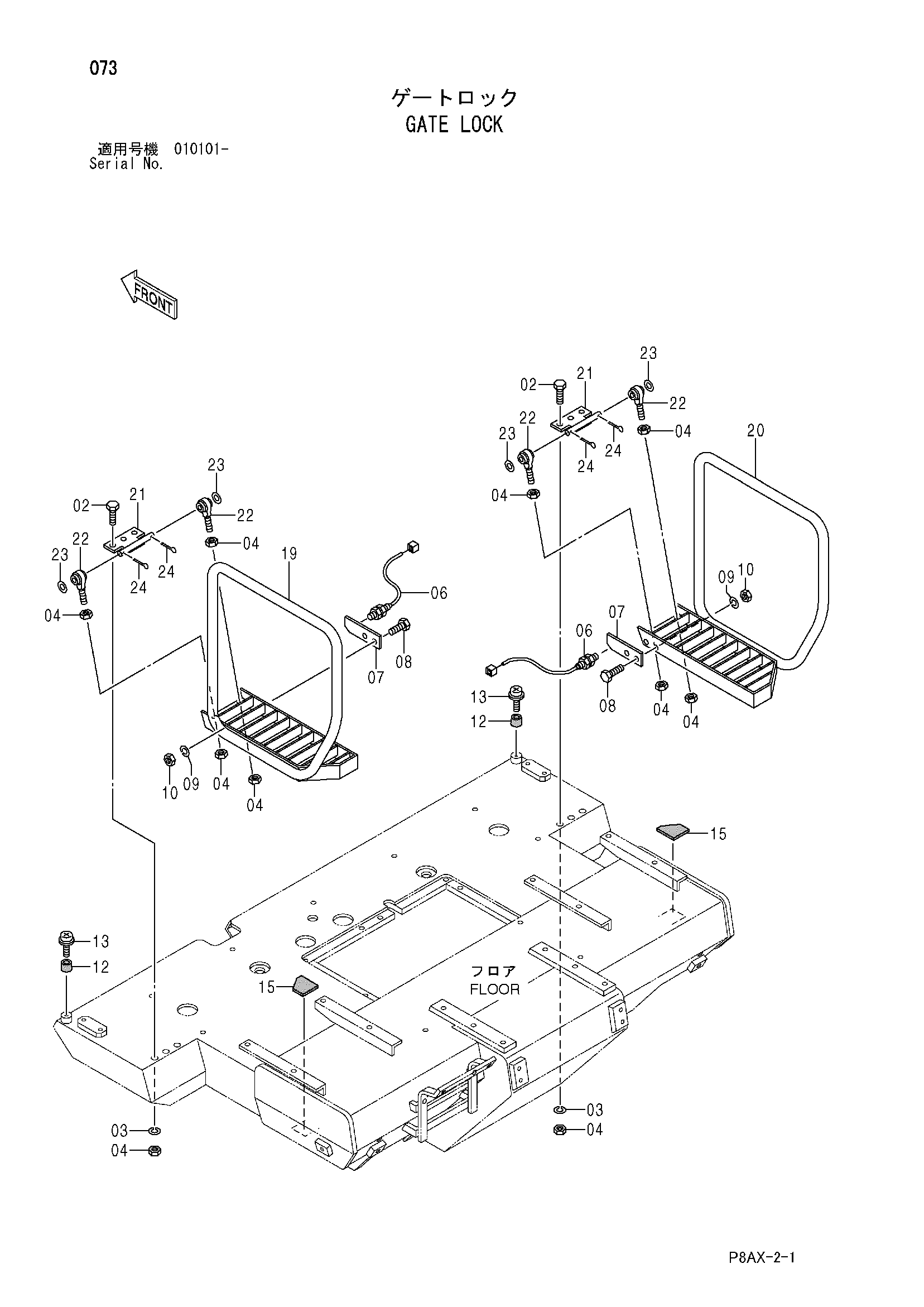

Заводская схема «Гате блокировка» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 947682 | Болт | 6 |
| 03 | 947887 | Пружинная шайба | 6 |
| 04 | 947863 | Гайка | 14 |
| 06 | 425152 | Выключатель | 2 |
| 07 | 425153 | Пластина | 2 |
| 08 | 947609 | Болт | 4 |
| 09 | 947886 | Пружинная шайба | 4 |
| 10 | 947853 | Гайка | 4 |
| 12 | 425151 | Резиновая подушка | 2 |
| 13 | 425070 | Винт с шайбой | 2 |
| 15 | 425154 | Резиновая прокладка | 2 |
| 19 | 425384 | Гате | 1 |
| 20 | 425385 | Гате | 1 |
| 21 | 425404 | Направляющая | 2 |
| 22 | 425259 | Концевой шток | 4 |
| 23 | 947324 | Плоская шайба | 4 |
| 24 | 630003 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
