Передний крышка (1) — HITACHI CS125

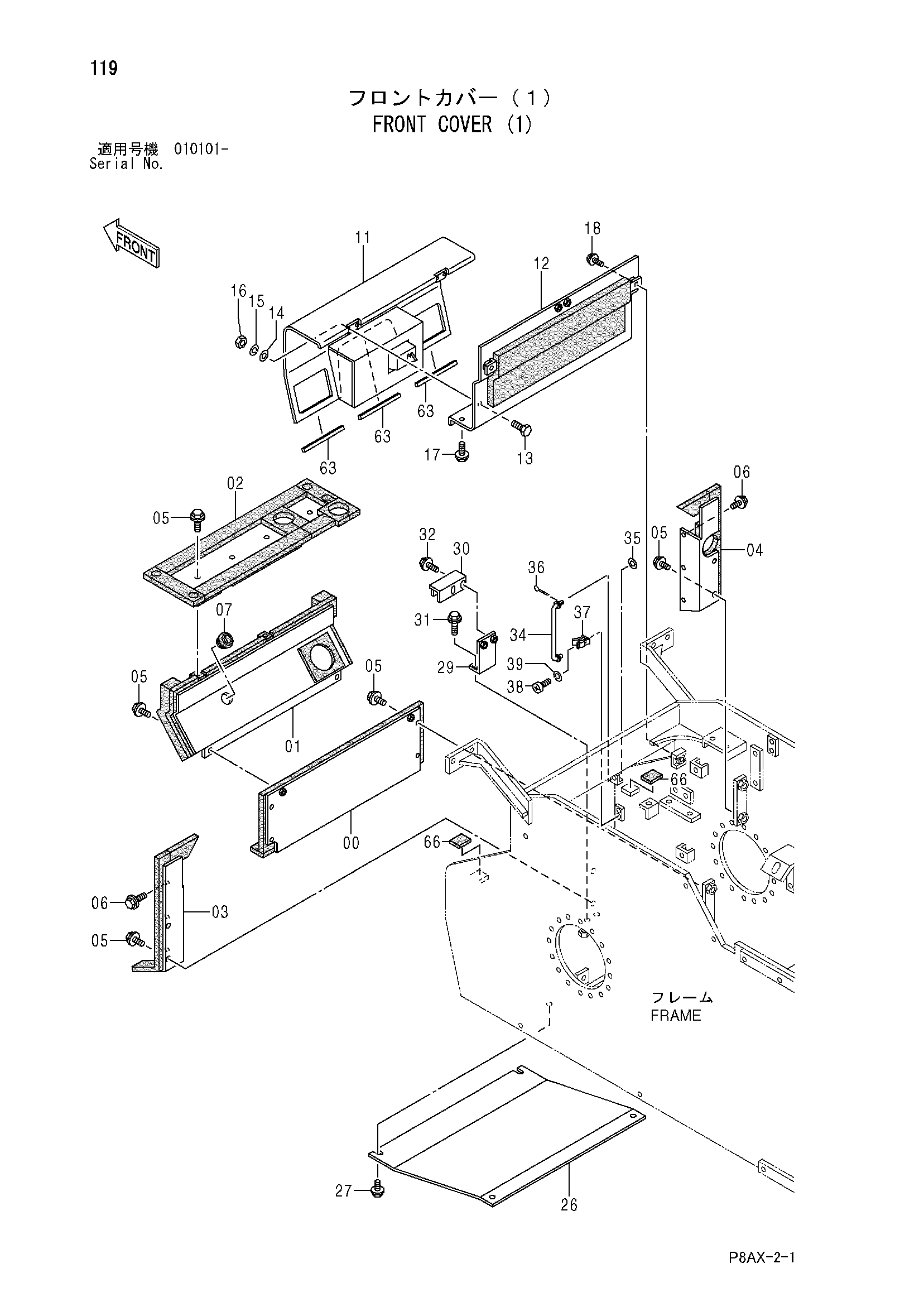

Заводская схема «Передний крышка (1)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425314 | Крышка | 1 |
| 01 | 425315 | Крышка | 1 |
| 02 | 425316 | Крышка | 1 |
| 03 | 425317 | Крышка | 1 |
| 04 | 425318 | Крышка | 1 |
| 05 | 500028 | Болт с шайбой | 14 |
| 06 | 500028 | Болт с шайбой | 6 |
| 07 | 425196 | Резиновая втулка | 1 |
| 11 | 425319 | Крышка | 1 |
| 12 | 425365 | Крышка | 1 |
| 13 | 947680 | Болт | 4 |
| 14 | 947323 | Плоская шайба | 4 |
| 15 | 606020 | Пружинная шайба | 4 |
| 16 | 947854 | Гайка | 4 |
| 17 | 500048 | Болт с шайбой | 2 |
| 18 | 500028 | Болт с шайбой | 2 |
| 26 | 425090 | Крышка | 1 |
| 27 | 500028 | Болт с шайбой | 4 |
| 29 | 425397 | Кронштейн | 1 |
| 30 | 425398 | Кронштейн | 1 |
| 31 | 500048 | Болт с шайбой | 2 |
| 32 | 500029 | Болт с шайбой | 2 |
| 34 | 425400 | Стойка | 1 |
| 35 | 947323 | Плоская шайба | 1 |
| 36 | 630035 | Шплинт | 1 |
| 37 | 425220 | Замок | 1 |
| 38 | 425077 | Винт | 2 |
| 39 | 947886 | Пружинная шайба | 2 |
| 63 | 425255 | Втулка | 3 |
| 66 | 425260 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
