Рулевое управление устройство (правый) — HITACHI CS125

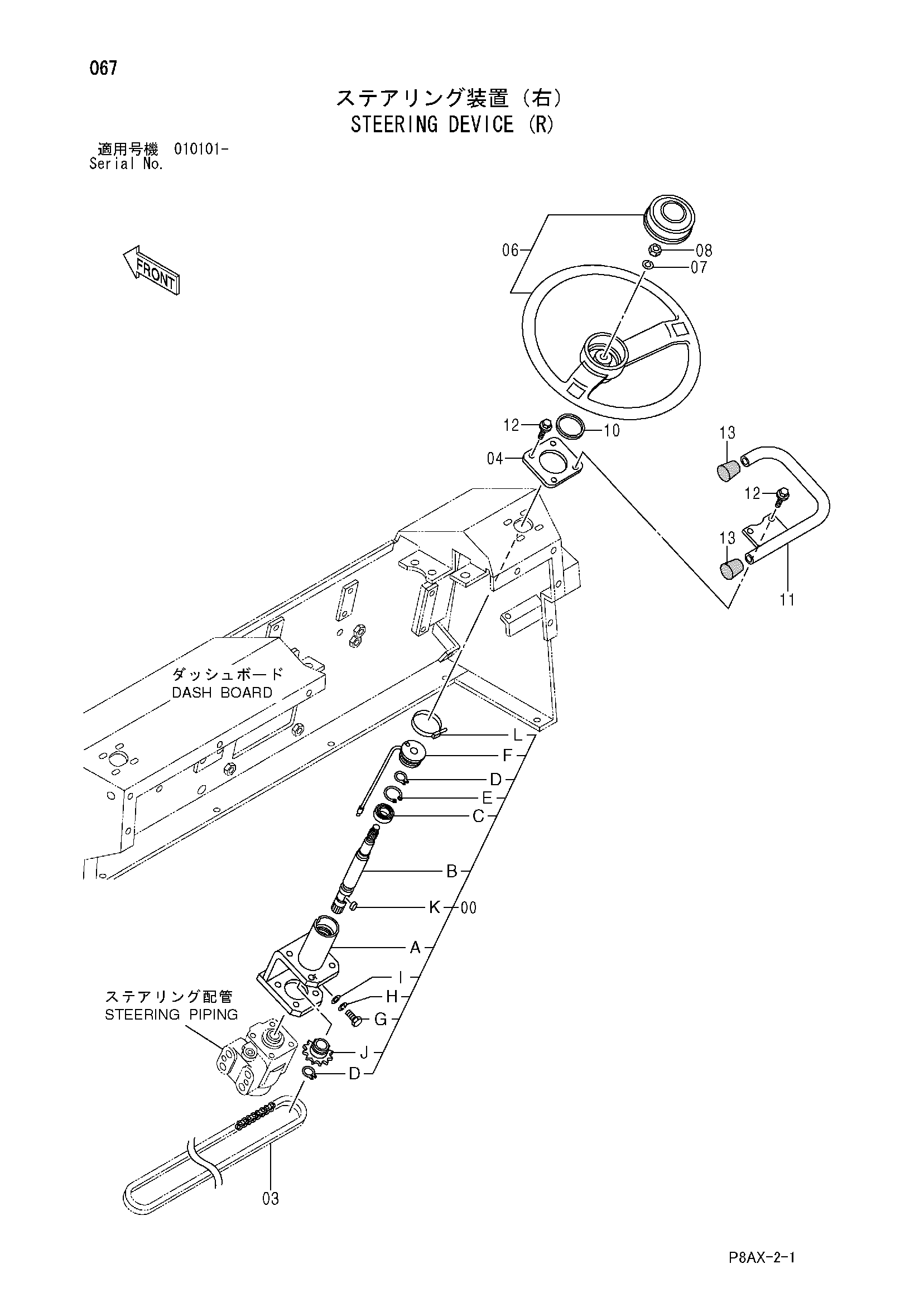

Заводская схема «Рулевое управление устройство (правый)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425225 | Колумн рулевое управление | 1 |
| 00A | 425331 | Колумн | 1 |
| 00B | 425092 | Вал | 1 |
| 00C | 424993 | Шариковый подшипник | 1 |
| 00D | 150008 | Стопорное кольцо | 2 |
| 00E | 424932 | Стопорное кольцо | 1 |
| 00F | 424994 | Втулка | 1 |
| 00G | 424995 | Болт ограничитель | 1 |
| 00H | 947887 | Пружинная шайба | 1 |
| 00I | 947324 | Плоская шайба | 1 |
| 00J | 430939 | Звёздочка | 1 |
| 00K | 431197 | Шпонка | 1 |
| 00L | 424646 | Ленточный зажим | 1 |
| 03 | 425219 | Цепь | 1 |
| 04 | 425209 | Крышка | 1 |
| 06 | 439177 | Колесо рулевое управление | 1 |
| 07 | 947888 | Пружинная шайба | 1 |
| 08 | 947864 | Гайка | 1 |
| 10 | 425249 | Уплотнение | 1 |
| 11 | 425387 | Поручень | 1 |
| 12 | 500029 | Болт с шайбой | 4 |
| 13 | 425268 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
