Электрооборудование (4) — HITACHI CS125

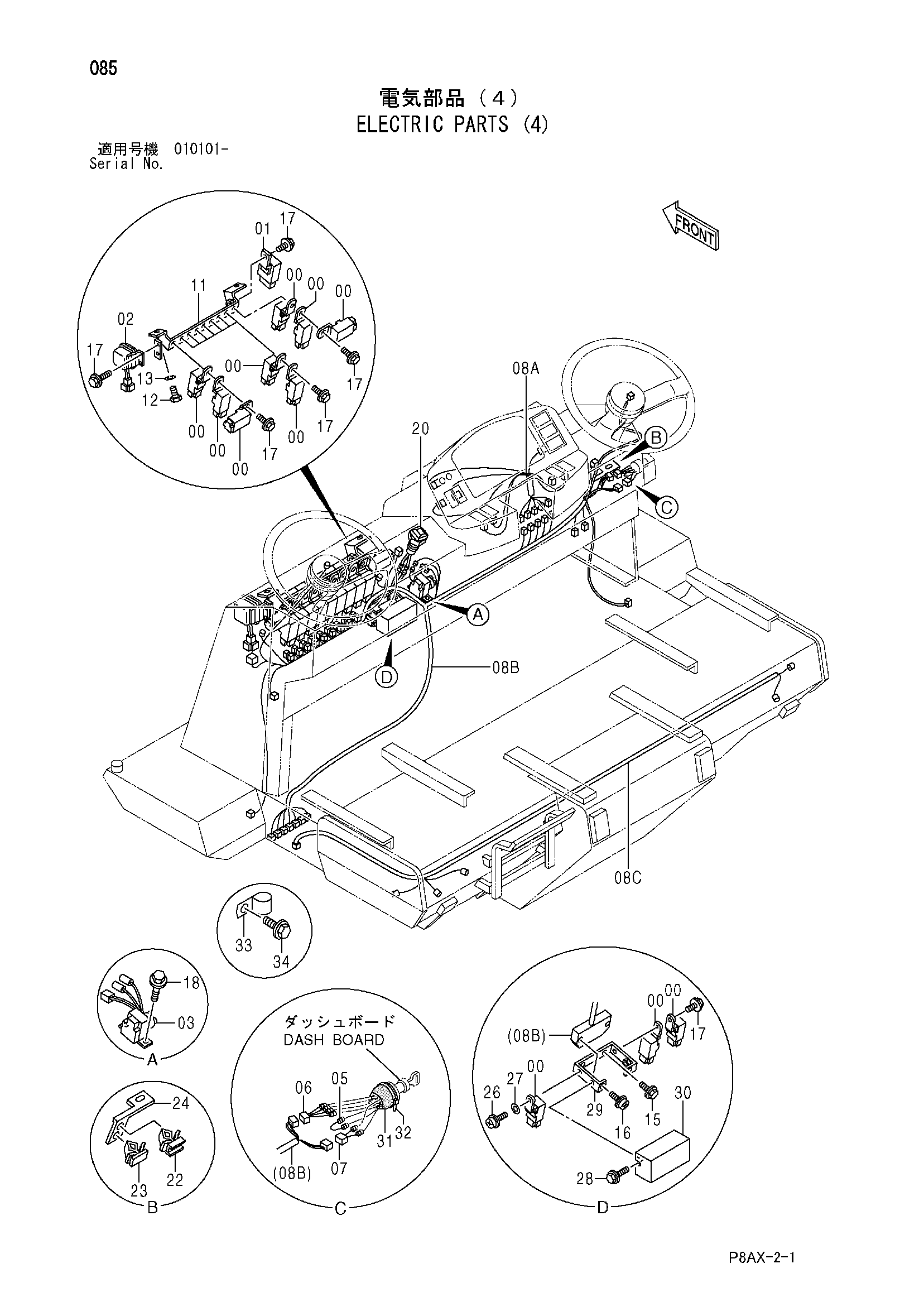

Заводская схема «Электрооборудование (4)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425043 | Реле | 23 |
| 01 | 425042 | Фласхер | 1 |
| 02 | 424656 | Таймер | 1 |
| 03 | 424992 | Реле защитный | 1 |
| 05 | 425117 | Жгут проводов | 1 |
| 06 | 425111 | Жгут проводов | 1 |
| 07 | 425112 | Жгут проводов | 1 |
| 08A | 425239 | Жгут проводов | 1 |
| 08B | 425240 | Жгут проводов | 1 |
| 08C | 425241 | Жгут проводов | 1 |
| 11 | 425380 | Кронштейн | 1 |
| 12 | 439725 | Болт | 2 |
| 13 | 947887 | Пружинная шайба | 2 |
| 15 | 500048 | Болт с шайбой | 2 |
| 16 | 439859 | Винт с шайбой | 2 |
| 17 | 947608 | Болт с шайбой | 13 |
| 18 | 947621 | Болт с шайбой | 2 |
| 20 | 425261 | Фонарь пилотный | 1 |
| 22 | 425014 | Зажим | 1 |
| 23 | 425116 | Зажим | 1 |
| 24 | 425263 | Кронштейн | 1 |
| 26 | 425071 | Винт с шайбой | 1 |
| 27 | 947322 | Плоская шайба | 1 |
| 28 | 947619 | Болт с шайбой | 2 |
| 29 | 425406 | Кронштейн | 1 |
| 30 | 425276 | Крышка | 1 |
| 31 | 425278 | Резиновая прокладка | 1 |
| 32 | 424646 | Ленточный зажим | 1 |
| 33 | 424944 | Зажим 50 X 1 | 4 |
| 34 | 500048 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
