Насосный агрегат — HITACHI CS125

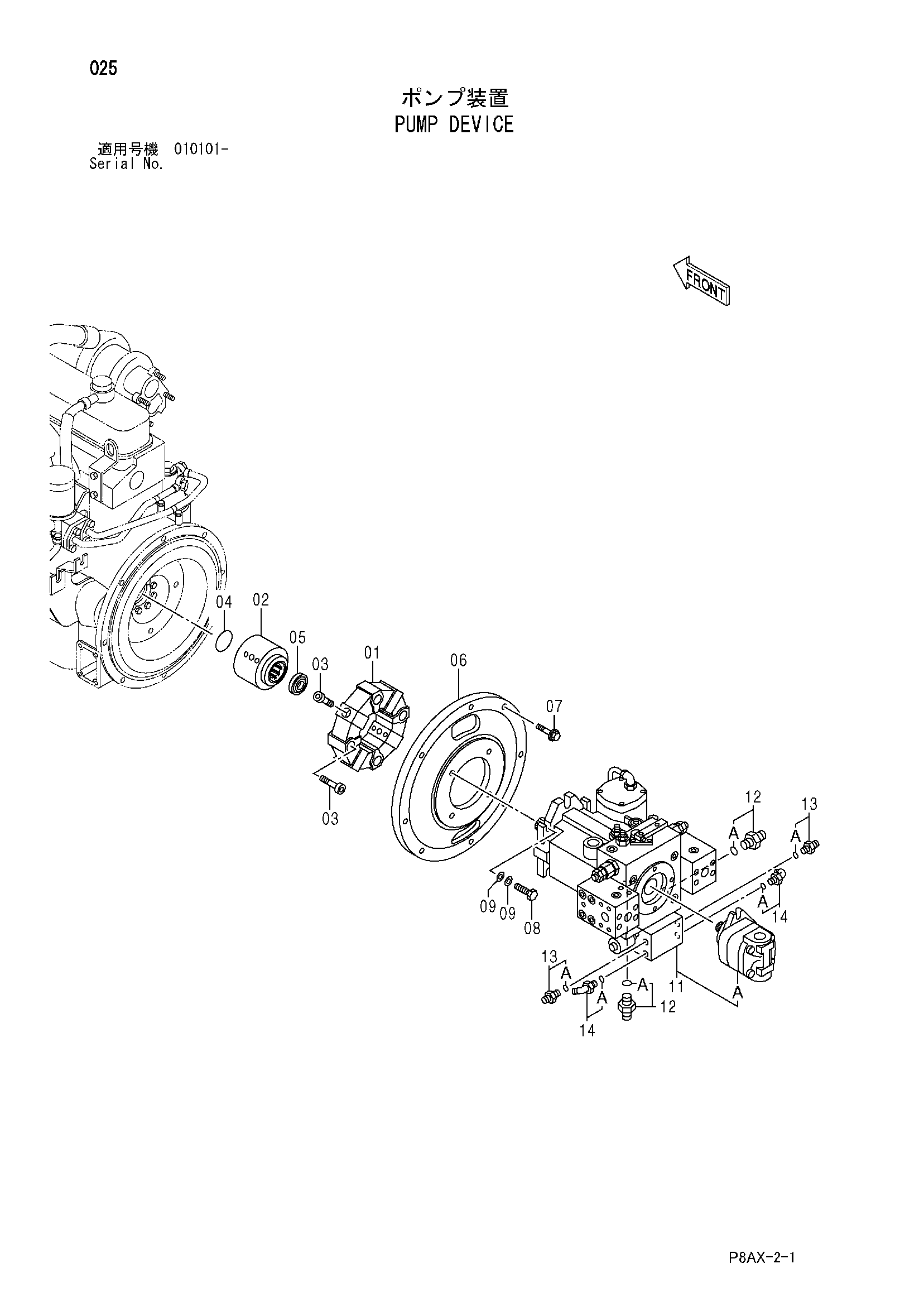

Заводская схема «Насосный агрегат» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 438482 | Муфта | 1 |
| 02 | 425082 | Втулка | 1 |
| 03 | 508065 | Болт с внутренним шестигранником | 8 |
| 04 | 438483 | Пробка | 1 |
| 05 | 424925 | Масляное уплотнение | 1 |
| 06 | 425081 | Крышка | 1 |
| 07 | 500031 | Болт с шайбой | 8 |
| 08 | 947645 | Болт | 4 |
| 09 | 424195 | Шайба | 8 |
| 11 | 425122 | Поршневой насос | 1 |
| 11A | 425123 | Шестерённый насос | 1 |
| 12 | 424990 | Адаптер | 2 |
| 12A | 947520 | Уплотнительное кольцо | 1 |
| 13 | 424075 | Адаптер | 2 |
| 13A | 438402 | Уплотнительное кольцо | 1 |
| 14 | 424934 | Угловой штуцер | 2 |
| 14A | 438402 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
