Задний барабан — HITACHI CS125

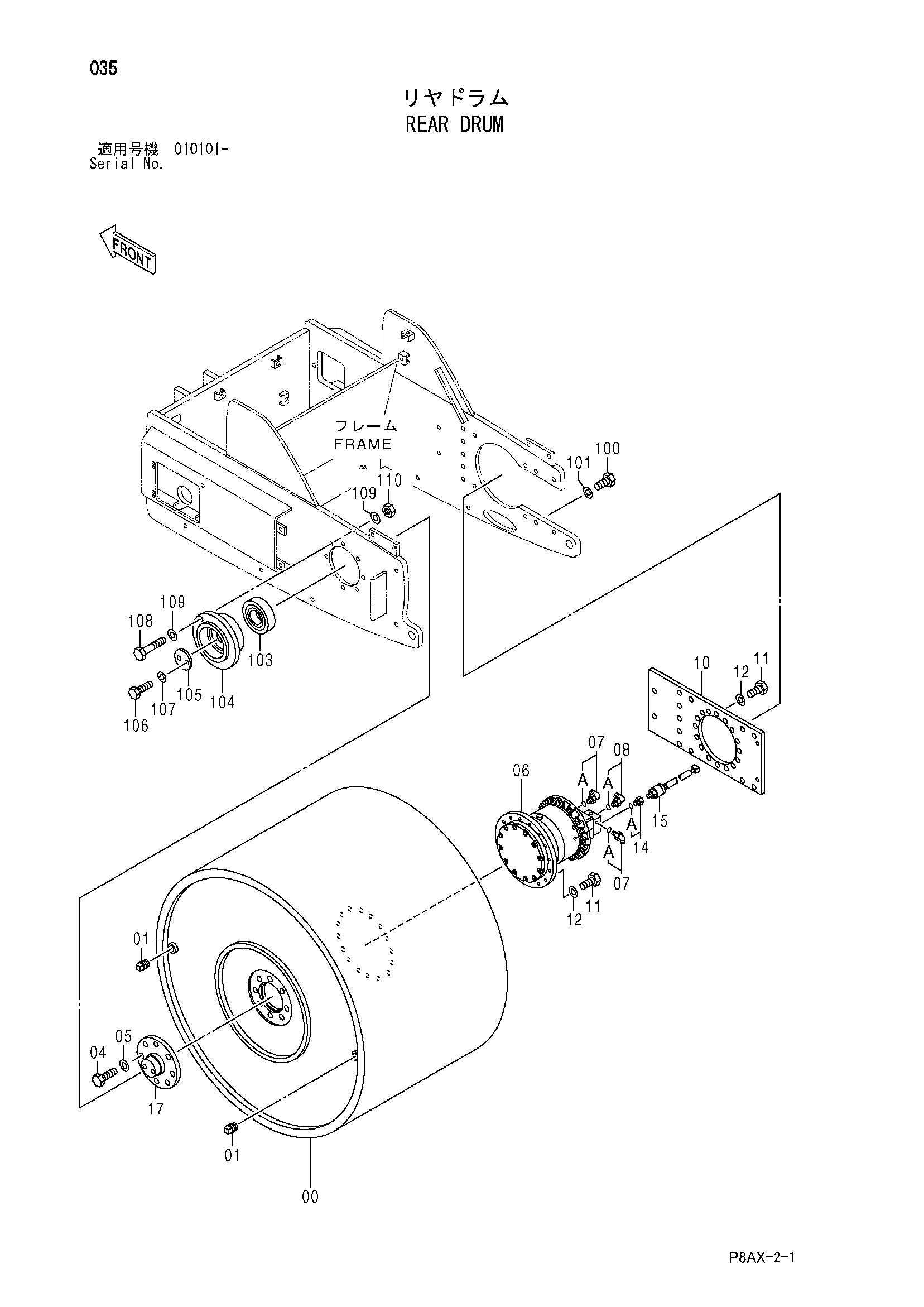

Заводская схема «Задний барабан» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425309 | Барабан задний | 1 |
| 01 | 947397 | Пробка | 2 |
| 04 | 439767 | Болт | 8 |
| 05 | 425067 | Шайба | 8 |
| 06 | 425128 | Гидромотор | 1 |
| 07 | 424934 | Угловой штуцер | 2 |
| 07A | 438402 | Уплотнительное кольцо | 1 |
| 08 | 424937 | Угловой штуцер | 1 |
| 08A | 430623 | Уплотнительное кольцо | 1 |
| 10 | 425083 | Пластина | 1 |
| 11 | 947706 | Болт | 32 |
| 12 | 425067 | Шайба | 32 |
| 14 | 438315 | Адаптер | 1 |
| 14A | 438402 | Уплотнительное кольцо | 1 |
| 15 | 425008 | Датчик давления | 1 |
| 17 | 425383 | Вал | 1 |
| 100 | 947706 | Болт | 13 |
| 101 | 425067 | Шайба | 13 |
| 103 | 924511 | Шариковый подшипник | 1 |
| 104 | 425084 | Корпус подшипник. | 1 |
| 105 | 430079 | Пластина | 1 |
| 106 | 947688 | Болт | 2 |
| 107 | 947888 | Пружинная шайба | 2 |
| 108 | 947700 | Болт | 8 |
| 109 | 425066 | Шайба | 16 |
| 110 | 570008 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
